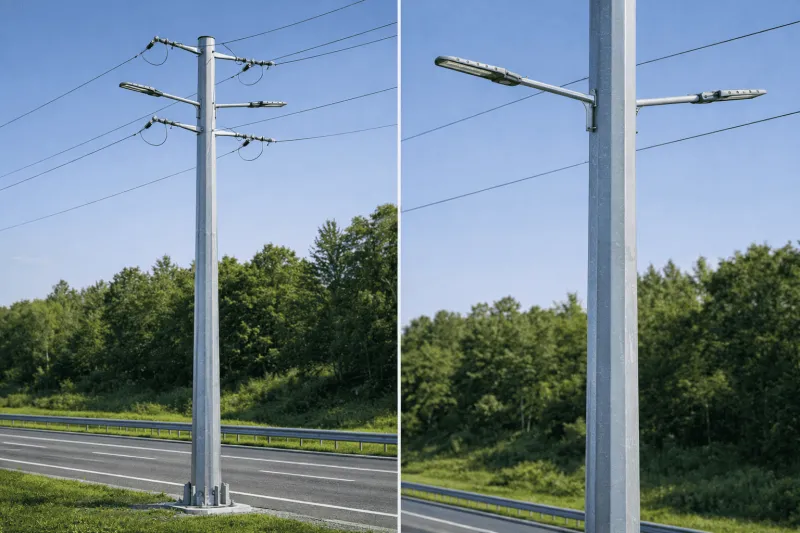

Среди всего многообразия опор наружного освещения гранёные силовые конструкции занимают особое место, сочетая в себе высокую несущую способность, технологичность производства и экономическую эффективность. Если стандартные несиловые опоры рассчитаны на размещение одного-двух светильников общим весом до 40–150 кг, то гранёные силовые опоры воспринимают нагрузки от 400 до 1300 кг и более, что позволяет одновременно нести осветительное оборудование, силовые кабельные линии, распределительные щиты, камеры видеонаблюдения, громкоговорители, дорожные знаки и элементы интеллектуальных транспортных систем. Именно эта многофункциональность делает гранёные силовые опоры базовым элементом современной городской и дорожной инфраструктуры.
Принципиальное отличие гранёной опоры от трубчатой и круглоконической заключается в форме поперечного сечения ствола. Если трубчатая опора имеет круглое сечение постоянного диаметра, а круглоконическая — круглое сечение с плавным сужением кверху, то ствол гранёной опоры представляет собой многогранный профиль (как правило, 8 или 12 граней), получаемый методом гибки листовой стали на прессе. Грани образуют продольные рёбра жёсткости, которые работают как силовой каркас и обеспечивают повышенную устойчивость к изгибающим нагрузкам при меньшем расходе металла. Это ключевое конструктивное преимущество определяет широкое применение гранёных опор в проектах, где требуется высокая несущая способность при оптимальном бюджете.
По данным проектных организаций, на долю гранёных силовых опор приходится более 60% всех силовых опор, устанавливаемых в рамках проектов освещения магистральных дорог, транспортных развязок и крупных городских территорий в России. Такое доминирование объясняется сочетанием трёх факторов: высокая нагрузочная способность, технологичность массового производства и умеренная стоимость по сравнению с круглоконическими аналогами.
Конструкция гранёной силовой опоры: устройство и ключевые параметры
Конструкция гранёной силовой опоры продумана до каждого элемента: конический ствол с рёбрами жёсткости, усиленный фланцевый узел, герметичный ревизионный лючок и антикоррозийное покрытие — каждый компонент рассчитан на десятилетия безотказной работы под нагрузкой!
Гранёная силовая опора представляет собой цельную конструкцию, состоящую из нескольких функциональных элементов, каждый из которых спроектирован для восприятия конкретных нагрузок и обеспечения эксплуатационных характеристик на протяжении всего срока службы. Понимание устройства каждого элемента позволяет оценить качество изделия при приёмке и выявить потенциальные дефекты до начала эксплуатации.
Ствол — основной несущий элемент, изготавливаемый из листовой стали методом гибки в многогранный конический профиль. Ствол сужается от основания к вершине, обеспечивая оптимальное распределение материала: максимальное сечение приходится на зону наибольших изгибающих моментов у основания, минимальное — на вершину, где действуют преимущественно осевые нагрузки. Количество граней — 8 или 12 — определяет жёсткость профиля: 12-гранный ствол обладает более равномерным распределением напряжений и ближе по характеристикам к круглому сечению, тогда как 8-гранный технологичнее в производстве. Продольный сварной шов выполняется автоматической сваркой под флюсом или в среде защитного газа и должен быть равнопрочным основному металлу. Фланцевый узел — стальная пластина толщиной 16–25 мм, приваренная к нижнему торцу ствола по всему периметру с полным проваром, — обеспечивает крепление опоры к закладной детали фундамента анкерными болтами М24–М36. Ревизионный лючок размером 120×300 мм с герметичной крышкой на болтах располагается на высоте 400–600 мм от основания и обеспечивает доступ к кабельному отсеку, клеммной колодке и болту заземления.
Таблица 1. Технические характеристики опор ОГС и СФГ
| Элемент конструкции | Параметр | Значение для ОГС | Значение для СФГ |
| Ствол (форма) | Количество граней | 8 или 12 [web:525] | 8 или 12 [web:525] |
| Ствол (материал) | Марка стали | Ст3сп, 09Г2С [web:526] | Ст3сп, 09Г2С [web:526] |
| Ствол (толщина стенки) | При нагрузке 400–700 кг | 3,0–4,0 мм [web:527] | 3,0–4,0 мм [web:527] |
| Ствол (толщина стенки) | При нагрузке 1000–1300 кг | 4,0–5,0 мм | 4,0–5,0 мм |
| Фланец | Толщина пластины | 16–25 мм | 16–25 мм |
| Фланец | Диаметр анкерных болтов | М24–М36 | М24–М36 |
| Ревизионный лючок | Размер | 120×300 мм | 120×300 мм |
| Сварной шов | Тип сварки | Автоматическая | Автоматическая |
| Покрытие | Горячее цинкование | 80–120 мкм | 80–120 мкм |
Качественное производство подтверждается сертификатом соответствия, паспортом изделия с указанием марки стали, толщины стенки, толщины цинкового покрытия, результатов контроля сварных швов и допустимой нагрузки.
Технология изготовления: от листа стали до готового изделия
Технология производства гранёной опоры — это последовательность высокоточных операций, где каждый этап влияет на прочность и долговечность конечного изделия: от раскроя листа и гибки на прессе до сварки, контроля и горячего цинкования!
Производство гранёных силовых опор начинается с входного контроля листовой стали: проверяется соответствие марки (Ст3сп или 09Г2С), толщина листа, отсутствие поверхностных дефектов — раковин, расслоений, трещин. Каждая партия стали должна сопровождаться сертификатом качества завода-изготовителя с указанием химического состава и механических свойств. Этот этап критически важен, поскольку именно качество исходного материала определяет прочностные характеристики готового изделия.
Следующий этап — раскрой листа на плазменных или лазерных установках с ЧПУ. Заготовка имеет форму трапеции, обеспечивающей конусность ствола после гибки. Точность раскроя составляет ±0,5 мм, что критически важно для последующей стыковки кромок при сварке. После раскроя выполняется гибка на листогибочном прессе: заготовка последовательно сгибается по линиям граней, формируя многогранный профиль. Усилие пресса зависит от толщины стали и составляет от 200 до 600 тонн. Угол каждой грани контролируется шаблонами — отклонение более 1° приводит к неравномерному распределению напряжений и снижению несущей способности. Затем кромки согнутой заготовки стыкуются и свариваются продольным швом автоматической сваркой. Шов проходит ультразвуковой контроль для выявления скрытых дефектов — непроваров, пор, шлаковых включений.
Далее к нижнему торцу ствола приваривается фланцевая пластина — также с полным проваром и контролем качества шва. Вырезается и оснащается ревизионный лючок с установкой кронштейна для клеммной колодки и болта заземления. Финальный этап — горячее цинкование: готовое изделие погружается в расплав цинка при температуре 450°C, что обеспечивает равномерное покрытие толщиной 80–120 мкм по всей поверхности, включая внутреннюю полость ствола и кромки ревизионного лючка. Горячее цинкование защищает конструкцию от коррозии на срок 25–30 лет даже в агрессивных средах — на морских побережьях, в промышленных зонах и на территориях с применением солевых реагентов.
Таблица 2. Этапы производства опор освещения с контролем качества
| Этап производства | Операция | Контролируемый параметр | Метод контроля |
| Входной контроль | Проверка листовой стали | Марка, толщина, дефекты поверхности | Сертификат, измерения, визуальный |
| Раскрой | Плазменная/лазерная резка | Геометрия заготовки, ±0,5 мм | Измерительный инструмент |
| Гибка | Формовка на прессе | Угол граней, отклонение < 1° | Шаблоны, угломер |
| Сварка | Продольный шов ствола | Равнопрочность, отсутствие дефектов | УЗК (ультразвуковой контроль) |
| Сварка | Приварка фланца | Полный провар, катет шва | УЗК, визуальный |
| Горячее цинкование | Погружение в расплав цинка (450°C) | Толщина покрытия 80–120 мкм | Магнитный толщиномер |
| Выходной контроль | Проверка готового изделия | Геометрия, покрытие, комплектность | Комплексная проверка |
Серии и номенклатура гранёных силовых опор
Две серии — ОГС и СФГ — перекрывают весь диапазон задач от 400 до 1300 кг при высотах 8–10 метров: понимание маркировки позволяет безошибочно подобрать опору под конкретные проектные нагрузки!
На российском рынке гранёные силовые опоры представлены двумя основными сериями — ОГС (опора гранёная силовая) и СФГ (силовая фланцевая гранёная), — которые различаются диаметром ствола и, соответственно, жёсткостью конструкции при одинаковых нагрузочных параметрах. Обе серии изготавливаются из листовой стали методом гибки, оснащаются фланцевым узлом крепления и проходят горячее цинкование. Различие в диаметре ствола определяет область применения: при высоких ветровых нагрузках или установке кронштейнов с большим вылетом предпочтительна серия СФГ с увеличенным моментом сопротивления.
Маркировка серии ОГС строится по принципу: буквенный код — допустимая нагрузка в тоннах — высота в метрах. Например, ОГС 0,7-9 означает: опора гранёная силовая, нагрузка 700 кг, высота 9 метров. Маркировка серии СФГ использует другой формат: буквенный код — нагрузка в килограммах — высота в метрах с десятичной точкой. Например, СФГ 1000-10.0 — силовая фланцевая гранёная, нагрузка 1000 кг, высота 10 метров.
Таблица 3. Полная номенклатура серии ОГС
| Маркировка | Нагрузка | Высота | Оптимальное применение |
| ОГС 0,4-8 | 400 кг | 8 м | Городские улицы, 2–3 светильника |
| ОГС 0,4-9 | 400 кг | 9 м | Районные дороги, бульвары |
| ОГС 0,4-10 | 400 кг | 10 м | Широкие улицы, проспекты |
| ОГС 0,7-8 | 700 кг | 8 м | Перекрёстки с доп. оборудованием |
| ОГС 0,7-9 | 700 кг | 9 м | Магистрали, воздушная прокладка кабеля |
| ОГС 0,7-10 | 700 кг | 10 м | Транспортные развязки |
| ОГС 1.0-8 | 1000 кг | 8 м | Комплексные узлы с камерами, знаками |
| ОГС 1.0-9 | 1000 кг | 9 м | Крупные перекрёстки, мосты |
| ОГС 1.0-10 | 1000 кг | 10 м | Магистрали с полной комплектацией |
| ОГС 1.3-8 | 1300 кг | 8 м | Транспортные узлы, контактная сеть |
| ОГС 1.3-9 | 1300 кг | 9 м | Развязки с максимальной нагрузкой |
| ОГС 1.3-10 | 1300 кг | 10 м | Наиболее нагруженные объекты |
| Маркировка | Нагрузка | Высота | Отличие от ОГС |
| СФГ 400-8.0 | 400 кг | 8 м | Увеличенный диаметр, повышенная жёсткость |
| СФГ 400-9.0 | 400 кг | 9 м | Для кронштейнов с большим вылетом |
| СФГ 400-10.0 | 400 кг | 10 м | Высокие ветровые районы |
| СФГ 700-8.0 | 700 кг | 8 м | Оптимальное соотношение жёсткость/вес |
| СФГ 700-9.0 | 700 кг | 9 м | Магистрали в ветреных регионах |
| СФГ 700-10.0 | 700 кг | 10 м | Открытые пространства, развязки |
| СФГ 1000-8.0 | 1000 кг | 8 м | Максимальная жёсткость в нагрузке 1000 кг |
| СФГ 1000-9.0 | 1000 кг | 9 м | Комплексные транспортные узлы |
| СФГ 1000-10.0 | 1000 кг | 10 м | Наиболее ответственные объекты |
Преимущества гранёных силовых опор перед другими типами
Гранёная опора — это конструкция, где инженерная мысль превратила форму в функцию: рёбра жёсткости обеспечивают прочность, гибка из листа — технологичность и доступную цену, а широкий диапазон нагрузок — универсальность применения!
Доминирование гранёных силовых опор на рынке объясняется комплексом конкурентных преимуществ, которые проявляются на всех этапах — от проектирования и закупки до монтажа и многолетней эксплуатации. Каждое из этих преимуществ имеет конкретное практическое измерение, позволяющее обосновать выбор в пользу гранёного профиля при сравнении с трубчатыми и круглоконическими аналогами.
Повышенная жёсткость при меньшем расходе металла — главное конструктивное преимущество. Рёбра жёсткости, образуемые гранями, увеличивают момент сопротивления профиля, что позволяет при толщине стенки 3,0–4,0 мм обеспечивать несущую способность, для достижения которой круглому сечению потребовалась бы стенка 4,0–5,0 мм. Экономия металла составляет 15–25% при сопоставимой прочности. Широчайший диапазон нагрузок — от 400 до 1300 кг — перекрывает практически все задачи инфраструктурного строительства: от освещения районных улиц до комплексного оснащения транспортных развязок с камерами, знаками, датчиками и элементами ИТС. Технологичность массового производства — гибка листовой стали на прессе значительно проще и дешевле, чем вальцовка конических заготовок для круглоконических опор, что обеспечивает конкурентную цену при крупных партиях. Удобство складирования и транспортировки — гранёный профиль допускает более плотную укладку при хранении и перевозке по сравнению с круглым, снижая логистические затраты на 10–15%.
Таблица 5. Сравнение типов силовых опор освещения
| Параметр сравнения | Гранёная (ОГС/СФГ) | Трубчатая (СФ) | Круглоконическая |
| Диапазон нагрузок | 400–1300 кг | 400–700 кг | 400–1500 кг |
| Жёсткость при равной толщине стенки | Высокая (рёбра жёсткости) | Средняя | Высокая |
| Расход металла | Оптимальный | Средний | Повышенный |
| Аэродинамика (ветроустойчивость) | Средняя | Отличная | Отличная |
| Технологичность производства | Высокая (гибка) | Высокая (готовая труба) | Средняя (вальцовка) |
| Стоимость | Средняя | Низкая–средняя | Средняя–высокая |
| Компактность при транспортировке | Высокая | Средняя | Низкая |
| Эстетика | Современная, геометричная | Классическая | Премиальная |
Единственный параметр, по которому гранёная опора уступает круглому сечению, — аэродинамика. Коэффициент лобового сопротивления гранёного профиля на 25–30% выше, чем у круглого, что означает большую ветровую нагрузку при равной площади поперечного сечения. В регионах с ветровыми нагрузками IV–V районов по СП 20.13330 на открытых, незащищённых территориях рекомендуется рассматривать трубчатые или круглоконические опоры. Однако в застроенных городских территориях, где здания создают ветровую тень, это различие нивелируется, и гранёные опоры работают наравне с круглыми.
Область применения и критерии выбора
Гранёные силовые опоры — рабочие лошади инфраструктуры: от городской улицы до транспортной развязки, от промышленной зоны до парадного проспекта — их универсальность покрывает более 60% всех задач силового освещения!
Область применения гранёных силовых опор охватывает практически все сферы наружного освещения и инженерной инфраструктуры, где требуется несущая способность свыше 400 кг. Для каждого типа объекта существует оптимальная комбинация серии, нагрузки и высоты, и понимание этих соответствий позволяет принять обоснованное решение на этапе проектирования.
Магистральные дороги категории А — основная сфера применения опор с нагрузкой 700–1300 кг и высотой 10 м. На магистралях опора несёт мощные светильники 150–400 Вт, многорожковые кронштейны с вылетом до 2,5 м, а нередко — камеры фотовидеофиксации и детекторы транспортного потока. Для таких объектов оптимальны серии ОГС 0,7-10, ОГС 1.0-10 или СФГ 700-10.0. Городские улицы и районные дороги категории Б — территория опор с нагрузкой 400–700 кг и высотой 8–9 м: ОГС 0,4-9, ОГС 0,7-9, СФГ 400-9.0. Транспортные развязки и крупные перекрёстки — наиболее нагруженные объекты, где на одну опору приходится комплексная нагрузка: несколько светильников, камера видеонаблюдения, дорожный знак, элементы ИТС. Здесь востребованы максимальные нагрузки — ОГС 1.0-10, ОГС 1.3-10. Промышленные территории с воздушной прокладкой кабеля требуют опор с нагрузкой от 700 кг из-за дополнительных горизонтальных усилий от натяжения провода — ОГС 0,7-9, СФГ 700-9.0.
Таблица 6. Рекомендации по выбору опор освещения
| Объект | Рекомендуемая серия | Нагрузка | Высота | Обоснование |
| Магистральная дорога кат. А | ОГС / СФГ | 700–1000 кг | 10 м | Мощные светильники, кронштейны с большим вылетом |
| Городская улица кат. Б | ОГС / СФГ | 400–700 кг | 8–9 м | 1–2 светильника, возможно камера |
| Транспортная развязка | ОГС | 1000–1300 кг | 10 м | Комплексная нагрузка: свет + камеры + знаки + ИТС |
| Промзона (воздушная прокладка) | ОГС / СФГ | 700 кг | 9–10 м | Дополнительные горизонтальные нагрузки от СИП |
| Мост, путепровод | СФГ | 700–1000 кг | 8–10 м | Повышенная жёсткость для ветровых нагрузок |
| Парадный проспект | СФГ | 400–700 кг | 9–10 м | Эстетика + возможность установки доп. оборудования |
При выборе между ОГС и СФГ ключевым критерием является ветровой район: для I–III районов достаточно серии ОГС, для III–V районов или открытых пространств без ветрозащиты предпочтительна серия СФГ с увеличенным диаметром ствола.
Монтаж гранёных силовых опор
Монтаж гранёной силовой опоры — это высокоточная операция, где вертикальность ствола контролируется до долей градуса, а момент затяжки анкерных болтов определяет надёжность всей конструкции на десятилетия вперёд!
Установка гранёных силовых опор осуществляется фланцевым методом — наиболее технологичным и обеспечивающим возможность последующего демонтажа или замены без разрушения фундамента. Процесс включает несколько последовательных этапов с жёсткими требованиями к точности на каждом из них.
Первый этап — устройство фундамента с закладной деталью. Железобетонный фундамент (сборный заводского изготовления или монолитный) устанавливается на глубину 1,2–1,8 м в зависимости от высоты опоры, характеристик грунта и ветровых нагрузок. В верхнюю часть фундамента замоноличивается закладная деталь с анкерными болтами, межосевое расстояние которых должно точно соответствовать расположению отверстий во фланце опоры — допуск составляет ±2 мм. Второй этап — установка опоры: ствол устанавливается краном на выступающие анкерные болты, выверяется по вертикали с помощью нивелира (допустимое отклонение — не более 1/500 высоты, то есть не более 20 мм для опоры высотой 10 м), после чего гайки затягиваются динамометрическим ключом с моментом, указанным в паспорте изделия. Третий этап — прокладка кабеля: кабельная линия заводится через фундамент во внутреннюю полость ствола и подключается к клеммной колодке в ревизионном отсеке. Четвёртый этап — установка кронштейна и светильников, подключение, пусконаладочные испытания.
Критически важный нюанс — контрольная протяжка анкерных болтов через 2–4 недели после монтажа. Под воздействием вибраций от транспорта и ветровых нагрузок болтовые соединения могут ослабнуть, и без повторной протяжки возникает риск раскачивания опоры. Этот пункт обязателен и фиксируется в акте выполненных работ.
Гранёная силовая опора — это оптимальный баланс прочности, технологичности и стоимости: рёбра жёсткости обеспечивают несущую способность до 1300 кг, гибка из листа — доступную цену, а горячее цинкование — 25–30 лет безремонтной эксплуатации!
Гранёные силовые опоры серий ОГС и СФГ являются основой современной инфраструктуры наружного освещения, обеспечивая решение задач любой сложности — от освещения городских улиц до комплексного оснащения транспортных развязок. Диапазон нагрузок от 400 до 1300 кг, высоты 8–10 метров, горячее цинкование с ресурсом 25–30 лет и технологичность массового производства делают их доминирующим типом силовых опор на российском рынке с долей более 60%. Серия ОГС обеспечивает оптимальное соотношение характеристик для большинства проектов, а серия СФГ с увеличенным диаметром ствола — повышенную жёсткость для объектов с высокими ветровыми нагрузками и тяжёлыми кронштейнами.
При выборе гранёной силовой опоры начинайте с расчёта суммарной нагрузки с запасом не менее 30% на ветровые и ледовые воздействия. Определите ветровой район территории по СП 20.13330 — это позволит выбрать между сериями ОГС и СФГ. Требуйте от поставщика полный пакет документации: сертификат соответствия, паспорт изделия с указанием марки стали, толщины стенки, толщины цинкового покрытия и результатов УЗК сварных швов. Контролируйте межосевое расстояние анкерных болтов закладной детали — оно должно точно соответствовать фланцу выбранной опоры. Не забывайте о контрольной протяжке болтов через 2–4 недели после монтажа.
Компания «Инов Сервис» поставляет полную линейку гранёных силовых опор — серии ОГС (400–1300 кг) и СФГ (400–1000 кг) — с горячим цинкованием, полным пакетом сертификации и комплектацией под ваш проект, включая закладные детали, кронштейны и крепёж. Мы обеспечиваем подбор номенклатуры под конкретные нагрузки, ветровой район и проектные требования. Напишите нам на sales@inov-service.ru или позвоните по телефону +7 (949) 335-34-24 — мы подготовим спецификацию и коммерческое предложение в кратчайшие сроки.
