Как правильно устанавливать опоры освещения

Содержание

• Ветровые нагрузки и прочностные расчёты: с чего начинается любой проект
• Требования к высоте опор и светильников
• Расстояния и размещение опор
• Технические требования к опорам
• Требования к фундаментам и анкеровке
• Электротехнические требования и безопасность
• Процедуры монтажа и контроля качества
• Нормативная база

Монтаж опоры освещения — это не «вкопать столб». Это строительно-монтажная операция, регулируемая десятком нормативных документов, где ошибка в глубине заложения фундамента или неправильно выбранный анкерный болт могут стоить жизни человеку и десятков миллионов рублей ответственности подрядчика. Разбираем полный цикл — от расчётов до исполнительной документации.

Опора освещения в глазах неподготовленного заказчика выглядит просто: купил, привёз, вкопал, подключил. На практике за этой «простотой» скрывается многоэтапный технический процесс с обязательным проектированием, расчётами, согласованиями и исполнительной документацией. Опора освещения — это строительная конструкция, подпадающая под требования технических регламентов о безопасности зданий и сооружений, и её монтаж без проектной документации является административным правонарушением на объектах капитального строительства. Компания Инов Сервис акцентирует внимание подрядных организаций на том, что именно документальная фиксация каждого этапа является единственной защитой от претензий при аварии.

Последствия неправильного монтажа проявляются не сразу — и в этом главная опасность. Опора, установленная с нарушением глубины заложения или без расчёта ветровой нагрузки, простоит год, два, три — и упадёт в первый серьёзный шторм. Статистика МЧС фиксирует десятки случаев обрушения опор наружного освещения ежегодно — и в большинстве случаев причиной является не дефект изделия, а нарушение при монтаже или эксплуатации. Ответственность при этом несёт подрядчик, выполнявший монтаж.

Данная статья последовательно разбирает каждый технический аспект правильной установки опор — начиная с расчётов нагрузок и заканчивая процедурами приёмочного контроля. Материал ориентирован на монтажные организации, главных энергетиков предприятий и инженеров-проектировщиков, которым важно не просто «как делают», а почему именно так и что будет, если сделать иначе.

Ветровые нагрузки и прочностные расчёты: с чего начинается любой проект

Расчёт ветровой нагрузки по СП 20.13330.2016: Прежде чем выбрать тип фундамента, определить глубину заложения или заказать опору нужного сечения, необходимо выполнить расчёт нагрузок. Это не формальность для проектной документации — это единственный способ убедиться, что конструкция не упадёт.

Прежде чем выбрать тип фундамента, определить глубину заложения или заказать опору нужного сечения, необходимо выполнить расчёт нагрузок. Это не формальность для проектной документации — это единственный способ убедиться, что конструкция не упадёт. Расчёт ветровой нагрузки выполняется по СП 20.13330.2016 («Нагрузки и воздействия») и является обязательной частью проекта наружного освещения.

Нормативная ветровая нагрузка складывается из средней и пульсационной составляющих. Средняя составляющая определяется по ветровому давлению для конкретного района России (I–VIII ветровые районы), типу местности (А, Б, В) и высоте опоры. Пульсационная составляющая учитывает динамическое воздействие порывов ветра — для гибких высоких конструкций она может превышать среднюю. К расчётной нагрузке применяется коэффициент надёжности 1,4.

Помимо ветра, в расчёте учитывается гололёдно-ветровая нагрузка — комбинированное воздействие при одновременном обледенении конструкции и ветре. Для Урала, Сибири, горных районов и Поволжья этот вид нагрузки нередко является расчётно определяющим. Обледенение увеличивает эффективную площадь ветрового сечения опоры и светильника, что резко повышает суммарную нагрузку на изгиб. Проекты, выполненные без учёта гололёда в соответствующих районах, — прямой путь к аварийной ситуации при первом зимнем шторме.

Итогом расчёта является изгибающий момент в основании опоры — именно он определяет минимально допустимые толщину стенки и диаметр сечения. Расчётные данные передаются производителю при заказе нестандартных опор или проверяются по паспортным характеристикам серийных изделий. Если расчётный момент превышает паспортное значение опоры — опора не соответствует объекту, и никакой «запас на глаз» эту несовместимость не устраняет.

Требования к высоте опор и светильников

Высота опоры — не произвольный параметр: Она жёстко связана с нормируемой высотой подвеса светильника, шириной освещаемой зоны и фотометрическими характеристиками применяемого светильника.

Высота опоры — параметр, который в проекте никогда не назначается произвольно. Она жёстко связана с нормируемой высотой подвеса светильника, шириной освещаемой зоны и фотометрическими характеристиками применяемого светильника. Занижение высоты ухудшает равномерность освещения и вынуждает увеличивать количество опор; завышение без пересчёта нагрузок создаёт риск потери устойчивости.

Нормируемые значения высоты подвеса светильников для различных типов объектов установлены СП 52.13330.2016 и СП 323.1325800.2017.

Таблица 1. Требования к высоте опор и светильников по типам объектов

Высота консольного кронштейна прибавляется к высоте опоры и учитывается при расчёте нагрузок. Стандартный вылет кронштейна составляет 0,5–2,0 м с углом наклона 5–15° для оптимального направления светового потока. Чем длиннее вылет — тем больше изгибающий момент, передаваемый на опору, и тем выше требования к её сечению. При вылете кронштейна более 1,5 м это влияние становится существенным и обязательно учитывается в расчёте.

Для высокомачтовых опор с кольцевыми люстрами действует дополнительное требование: угол максимальной силы света каждого светильника не должен превышать 65° от вертикали согласно СП 323.1325800.2017. Это требование направлено на ограничение светового загрязнения и обеспечение нормируемой равномерности освещения на большой площади.

Расстояния и размещение опор

Расстановка опор — результат расчёта: Увеличение шага сверх расчётного приводит к появлению тёмных зон между опорами — нарушению норматива, которое фиксируется при СОУТ и проверках дорожного надзора.

Расстановка опор на местности — это результат светотехнического расчёта, а не произвольное решение прораба. Шаг между опорами определяется совокупностью параметров: высотой подвеса светильника, его фотометрическими характеристиками, нормируемой освещённостью и допустимой неравномерностью светового поля. Увеличение шага сверх расчётного приводит к появлению тёмных зон между опорами — нарушению норматива, которое фиксируется при СОУТ и проверках дорожного надзора.

Помимо шага, нормативная база регламентирует расстояние от опоры до проезжей части. Согласно ГОСТ Р 52289-2019 и СП 323.1325800.2017, на дорогах с бордюрным камнем минимальное расстояние от края проезжей части до опоры составляет 0,5 м. На дорогах без бордюра, где возможен съезд транспортных средств, это расстояние увеличивается до 1,75 м от края полосы движения. На высокоскоростных магистралях и дорогах I–II технической категории опоры устанавливаются за барьерным ограждением или на расстоянии не менее 4 м от кромки проезжей части.

Отдельного внимания требует размещение опор в зонах с подземными коммуникациями. Перед разработкой котлована или бурением скважины под фундамент обязательно выполняется инженерно-геодезическая съёмка с выносом подземных коммуникаций — газовых, водопроводных, канализационных, кабельных линий. Минимальные расстояния от опор освещения до подземных коммуникаций регламентируются СП 42.13330.2016 («Градостроительство») и техническими условиями владельцев сетей. Пренебрежение этим требованием — одна из наиболее частых причин аварий при производстве земляных работ.

Технические требования к опорам

Опора должна иметь паспорт: Применение опор без подтверждённых паспортных характеристик — нарушение, которое делает невозможной проверку соответствия расчётным нагрузкам.

Опора освещения как строительная конструкция должна соответствовать требованиям нормативных документов по материалу, геометрии, качеству сварных соединений и защитному покрытию. Применение опор без подтверждённых паспортных характеристик — нарушение, которое делает невозможной проверку соответствия расчётным нагрузкам и является основанием для предписания надзорных органов.

Стальные опоры освещения изготавливаются по ГОСТ 32947-2014 и должны иметь паспорт изделия с указанием: марки стали (не ниже Ст3сп по ГОСТ 380-2005 для климатических районов до -40°C, С345 и выше для более суровых условий), расчётного изгибающего момента в основании, допустимой нагрузки на вершину, типа и параметров фланца. Сварные швы выполняются по ГОСТ 5264-80 и ГОСТ 14771-76, подлежат визуальному контролю и, при необходимости, ультразвуковому контролю согласно требованиям проекта.

Толщина стенки опоры — критический параметр, напрямую влияющий на несущую способность. Для стандартных конических опор высотой 8–12 м толщина стенки составляет 3–5 мм в зависимости от ветрового района и нагрузки. Применение опор с заниженной толщиной стенки ради снижения стоимости — распространённая практика недобросовестных производителей, которая не выявляется при визуальном осмотре, но обнаруживается при ультразвуковом контроле или в момент конструктивного отказа. При закупке опор для ответственных объектов входной контроль толщины стенки ультразвуковым толщиномером является обязательной процедурой.

Требования к фундаментам и анкеровке

Фундамент — наиболее критичная часть: Большинство случаев падения опор освещения связано именно с нарушениями при устройстве фундамента — недостаточной глубиной заложения, неудовлетворительным качеством бетона или неправильной установкой анкерных болтов.

Фундамент — наименее заметная, но наиболее критичная часть опорной конструкции. Большинство случаев падения опор освещения связано именно с нарушениями при устройстве фундамента — недостаточной глубиной заложения, неудовлетворительным качеством бетона или неправильной установкой анкерных болтов. При этом визуально дефектный фундамент ничем не отличается от правильного — до момента аварии.

Применяются два основных типа монтажа опор:

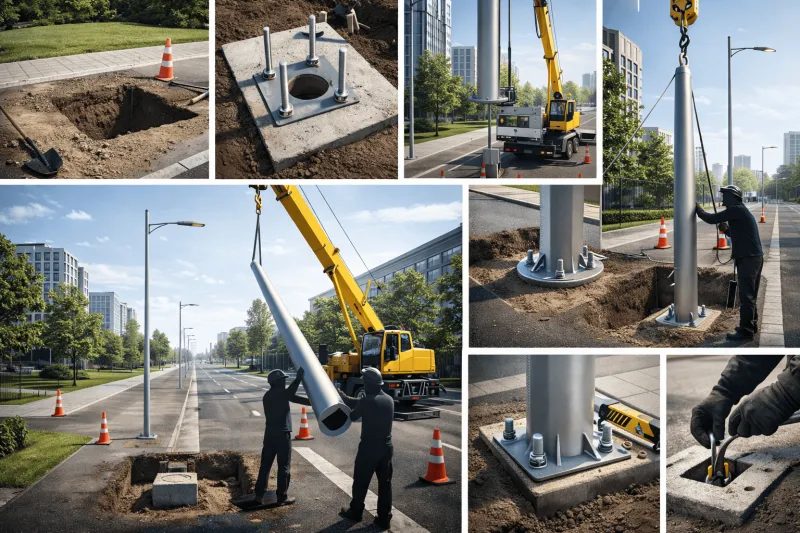

• Фланцевый монтаж — опора устанавливается на закладную деталь (анкерный каркас) с болтами, забетонированную в грунт. Глубина заложения анкерного каркаса определяется расчётом и составляет, как правило, 1,2–1,8 м для опор высотой 8–12 м в зависимости от несущей способности грунта. Анкерные болты должны соответствовать классу прочности не ниже 5.8 по ГОСТ Р 52643, момент затяжки — указан в паспорте опоры. Преимущество фланцевого монтажа — возможность замены опоры без разрушения фундамента и точного контроля вертикальности при установке.
• Прямостоечный монтаж (бетонирование стойки) — нижняя часть опоры заглубляется в грунт и бетонируется. Глубина заделки рассчитывается по СП 20.13330.2016 и составляет не менее 1/6 высоты опоры, но не менее 1,2 м. Бетон — не ниже класса В15 по ГОСТ 26633-2015. Критическая ошибка при прямостоечном монтаже — засыпка котлована вынутым грунтом без бетонирования: такая «установка» не обеспечивает расчётного защемления и при ветровой нагрузке приводит к наклону или падению опоры.

Перед бетонированием обязательно выполняется контроль вертикальности: отклонение опоры от вертикали не должно превышать 1/1000 высоты согласно требованиям СП 70.13330.2012 («Несущие и ограждающие конструкции»). После набора бетоном проектной прочности (не менее 28 суток при нормальных условиях твердения) проводится повторный контроль вертикальности и затяжки анкерных болтов.

Электротехнические требования и безопасность

Опора — элемент электроустановки: Опора без заземления при повреждении изоляции кабеля становится источником смертельно опасного напряжения на металлическом корпусе — этот риск реален и задокументирован в практике несчастных случаев на производстве.

Опора освещения — это одновременно строительная конструкция и элемент электроустановки, что порождает двойной набор требований. Электротехническая часть монтажа регулируется Правилами устройства электроустановок (ПУЭ), главами 2.4 и 6.3, а также ГОСТ Р 50571 («Электроустановки низкого напряжения»). Нарушения в электрической части опасны не менее, чем конструктивные — и значительно менее очевидны внешне.

Кабельные вводы в опору выполняются через специальные кабельные вводы с уплотнением степенью защиты не ниже IP54. Кабель прокладывается в металлических трубах или гофрированной трубе от точки выхода из земли до высоты не менее 0,5 м — для защиты от механических повреждений. Внутри опоры кабель фиксируется через каждые 0,5–1,0 м кабельными стяжками или хомутами — свободно свисающий кабель при вибрации разрушает изоляцию в точках перегиба.

Заземление и зануление опор — обязательное требование ПУЭ п. 1.7 и ключевой элемент электробезопасности. Металлические опоры освещения, питаемые от сети TN-C-S или TN-S, должны быть присоединены к защитному проводнику PE. Сопротивление цепи фаза-нуль проверяется при вводе в эксплуатацию и должно обеспечивать срабатывание защитного устройства в нормируемое время. Опора без заземления при повреждении изоляции кабеля становится источником смертельно опасного напряжения на металлическом корпусе — этот риск реален и задокументирован в практике несчастных случаев на производстве.

Щиток управления освещением, устанавливаемый в нижней части опоры или в отдельном шкафу, должен иметь степень защиты не ниже IP54 для уличного исполнения. Автоматические выключатели выбираются по расчётному току с учётом пусковых токов светодиодных драйверов. Применение УЗО (устройств защитного отключения) на линиях наружного освещения является обязательным согласно ПУЭ п. 6.3.40.

Процедуры монтажа и контроля качества

Исполнительная документация — защита подрядчика: Отсутствие исполнительной документации делает объект юридически незащищённым при любых претензиях — будь то надзорная проверка, страховой случай или гражданская ответственность при аварии.

Правильно организованный монтаж — это последовательность операций, каждая из которых имеет контрольные точки и документируется. Отсутствие исполнительной документации делает объект юридически незащищённым при любых претензиях — будь то надзорная проверка, страховой случай или гражданская ответственность при аварии.

Таблица 2. Технологическая последовательность монтажа опор освещения

Между этапами 3 и 5 выполняется акт на скрытые работы — документ, без которого невозможно сдать объект надзорным органам, поскольку фундамент после бетонирования становится скрытой конструкцией, недоступной для визуального контроля. Отсутствие акта скрытых работ на фундамент — основание для предписания о демонтаже опор при проверке строительного надзора.

После ввода в эксплуатацию организуется регламент технического обслуживания: осмотр опор и крепёжных элементов — не реже одного раза в год, проверка затяжки анкерных болтов — раз в два года, замеры освещённости — раз в год с занесением в журнал эксплуатации. Своевременное обслуживание позволяет выявить начинающуюся коррозию фланца, ослабление крепежа или деградацию защитного покрытия задолго до того, как они станут причиной аварии.

Нормативная база

Ключевые документы: СП 52.13330.2016, СП 323.1325800.2017, СП 20.13330.2016, СП 70.13330.2012, ГОСТ 32947-2014, ПУЭ (главы 1.7, 2.4, 6.3).

Монтаж опор наружного освещения затрагивает строительную, электротехническую и санитарную нормативную базу одновременно. Ключевые документы, которыми руководствуются при проектировании и монтаже:

• СП 52.13330.2016 — нормирование освещённости улиц, дорог и территорий; требования к высоте подвеса и расстановке опор
• СП 323.1325800.2017 — правила проектирования наружного освещения селитебных территорий
• СП 20.13330.2016 — расчёт ветровых и гололёдно-ветровых нагрузок на конструкции
• СП 70.13330.2012 — несущие и ограждающие конструкции; требования к монтажу и контролю вертикальности
• СП 42.13330.2016 — градостроительство; расстояния от опор до подземных коммуникаций
• ГОСТ 32947-2014 — стальные многогранные опоры; требования к конструкции и материалам
• ГОСТ 26633-2015 — бетон тяжёлый; требования к классу бетона для фундаментов
• ГОСТ Р 52643 — анкерные болты; классы прочности
• ГОСТ 9.307-89 — горячее цинкование стальных конструкций
• ПУЭ, главы 1.7, 2.4, 6.3 — заземление, воздушные линии, наружное освещение
• ГОСТ Р 50571 — электроустановки низкого напряжения
• ГОСТ Р 52289-2019 — расположение опор относительно проезжей части

Три правила надёжного монтажа: Не начинайте работы без проекта и согласования коммуникаций. Проверяйте паспортные характеристики опор при входном контроле. Документируйте скрытые работы до их закрытия. Эти три правила закрывают 80% рисков при монтаже.

Правильный монтаж опор освещения — это не набор отдельных операций, а единый технический процесс, где каждый этап влияет на результат следующего. Фундамент, выполненный без расчёта несущей способности грунта, делает бессмысленным правильно подобранную опору. Опора без заземления превращает исправный светильник в источник опасности. Только полное соблюдение технологической последовательности и нормативных требований гарантирует, что смонтированная система прослужит расчётный срок без аварий и предписаний.

Для монтажных организаций практическая рекомендация одна: не начинайте земляные работы без комплекта проектной документации и согласования с владельцами подземных коммуникаций. Это правило нарушается чаще всего — и именно оно чаще всего становится причиной аварий, штрафов и судебных претензий. Проверяйте паспортные характеристики опор при входном контроле, документируйте скрытые работы до их закрытия, выполняйте электрические испытания до включения сети. Эти три правила закрывают 80% рисков при монтаже.
