Как расшифровывается маркировка опор освещения и ЛЭП: полное руководство

Компания «Инов Сервис» предлагает широкий ассортимент опор для уличного освещения и ЛЭП, а также предоставляет комплексные услуги по проектированию, монтажу и техническому обслуживанию таких систем. Правильная расшифровка маркировки опор позволит вам выбрать оптимальное решение для вашего проекта и обеспечить надёжную работу оборудования на долгие годы.

Зачем нужна маркировка опор?

Маркировка опор — это стандартизированная система обозначений, которая содержит информацию о типе опоры, её конструкции, назначении и ключевых характеристиках. Основные задачи маркировки включают:

1. Идентификация опоры. Маркировка позволяет легко определить тип опоры, её размеры, материалы и область применения.
2. Выбор подходящей опоры. При проектировании системы освещения или ЛЭП правильная расшифровка маркировки помогает подобрать опоры, соответствующие условиям эксплуатации, ветровым и механическим нагрузкам.
3. Обслуживание и ремонт. Маркировка облегчает процесс обслуживания опор, позволяет быстро определить нужные запчасти и расходные материалы.
4. Соответствие нормативам. Опоры освещения и ЛЭП должны соответствовать государственным стандартам и нормативам, таким как ГОСТ и СНиП. Маркировка содержит информацию о соответствии опоры этим стандартам.

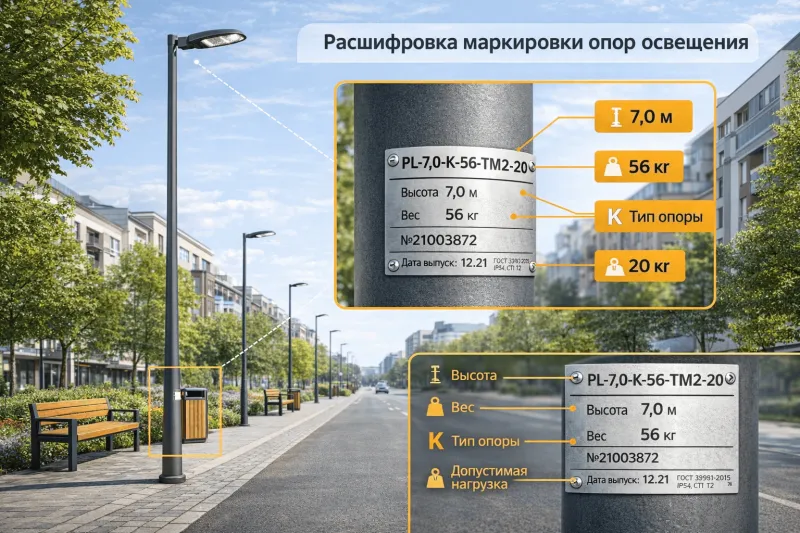

Основные элементы маркировки опор освещения и ЛЭП

Маркировка опор освещения и линий электропередач состоит из нескольких буквенных и цифровых обозначений, каждое из которых имеет своё значение. Рассмотрим основные элементы маркировки и их расшифровку.

1. Обозначение типа опоры

Первый элемент в маркировке опоры указывает на её тип и назначение. Существует несколько основных типов опор, которые используются для различных целей:

• ОГК — Опора Гранёная Коническая. Это коническая опора с многогранной конструкцией, которая чаще всего используется для освещения дорог, магистралей, парков и площадей. Коническая форма обеспечивает высокую устойчивость к ветровым нагрузкам.
• НФГ — Наружная Фланцевая Гранёная. Гранёные фланцевые опоры имеют многогранную форму и устанавливаются на бетонное основание с помощью фланцевого крепления. Они используются для освещения общественных территорий и парков.
• ОТп — Опора Трубчатая Прямостоечная. Прямостоечные трубчатые опоры устанавливаются непосредственно в грунт и заливаются бетоном. Такие опоры применяются для освещения магистралей, загородных дорог и промышленных объектов.
• СВ — Стойка Винтовая. Эти опоры используются для установки на грунтах, где требуется повышенная устойчивость конструкции. Винтовые опоры часто применяются для линий электропередач.
• ПФГ — Пирамидальная Фланцевая Гранёная. Это многогранная опора пирамидальной формы, которая используется на объектах с повышенными ветровыми нагрузками. Такие опоры устанавливаются с помощью фланцевого крепления и подходят для освещения городских и промышленных объектов.

2. Номинальная высота опоры

Следующим элементом маркировки является обозначение номинальной высоты опоры в метрах. Это важный параметр, который определяет высоту установки осветительных приборов или проводов.

Пример: ОГК-12 — опора гранёная коническая высотой 12 метров.

Чем выше опора, тем больший охват территории она обеспечивает. Для городских улиц и пешеходных зон чаще используются опоры высотой от 6 до 12 метров, а для магистралей и промышленных объектов — опоры высотой до 30 метров.

3. Нагрузка на опору

Маркировка также может включать информацию о допустимой нагрузке на опору, выраженной в килоньютонах (кН). Этот параметр важен для опор ЛЭП, так как провода и оборудование могут создавать значительные механические нагрузки на конструкцию.

Пример: СВ 110-2 — стойка винтовая для линии электропередач на напряжение 110 кВ с допустимой нагрузкой 2 кН.

Чем выше нагрузка, тем более прочной должна быть опора. Для освещения городских улиц и парков, как правило, нагрузка на опору не превышает нескольких килоньютонов, тогда как для ЛЭП с высоковольтными линиями этот параметр может достигать десятков кН.

4. Материал опоры

В маркировке опоры также может быть указано, из какого материала она изготовлена. Наиболее распространёнными материалами для опор являются:

• С — Сталь. Стальные опоры освещения и ЛЭП широко применяются благодаря своей прочности и долговечности. Они устойчивы к внешним воздействиям и могут использоваться в самых разных климатических условиях.
• ЖБ — Железобетон. Железобетонные опоры чаще всего используются для линий электропередач, так как они устойчивы к коррозии и требуют минимального обслуживания.
• Алюминий. Алюминиевые опоры используются реже, но обладают преимуществами в виде лёгкости конструкции и устойчивости к коррозии.

Пример: ОГК-С-12 — опора гранёная коническая стальная высотой 12 метров.

5. Тип крепления

В маркировке также может быть указана информация о типе крепления опоры к основанию. Существует несколько типов крепления:

• Ф — Фланцевое крепление. Опоры с фланцевым креплением монтируются на бетонное основание с использованием анкерных болтов. Этот метод крепления позволяет легко демонтировать и заменять опоры при необходимости.
• П — Прямостоечное крепление. Прямостоечные опоры устанавливаются непосредственно в грунт и бетонируются. Этот метод крепления обеспечивает высокую устойчивость конструкции, но затрудняет её демонтаж.

Пример: ОГК-Ф-12 — опора гранёная коническая с фланцевым креплением высотой 12 метров.

6. Климатическое исполнение и тип покрытия

Важным элементом маркировки является указание на климатическое исполнение и защитное покрытие опоры. Этот параметр особенно важен для опор, устанавливаемых в условиях агрессивной среды или в зонах с высокими требованиями к коррозионной стойкости.

• У — опоры для умеренного климата.
• ХЛ — опоры для эксплуатации в холодном климате.
• М — опоры с морским исполнением для эксплуатации в прибрежных зонах.

Тип покрытия может указываться как:

• ОЦ — Оцинкованная. Опоры с горячим цинкованием имеют антикоррозийное покрытие, которое защищает металл от воздействия влаги и агрессивных химических веществ.

Пример: ОГК-Ф-12-ОЦ-У — опора гранёная коническая с фланцевым креплением высотой 12 метров, оцинкованная, для умеренного климата.

Примеры расшифровки маркировки опор

Рассмотрим несколько примеров расшифровки маркировки опор освещения и ЛЭП, чтобы лучше понять, как это работает на практике.

1. ОГК-Ф-12-ОЦ-У

• ОГК — опора гранёная коническая.
• Ф — фланцевое крепление.
• 12 — высота опоры 12 метров.
• ОЦ — оцинкованная.
• У — для эксплуатации в умеренном климате.

Эта опора представляет собой коническую стальную опору с высотой 12 метров, которая крепится с помощью фланцевого соединения и имеет оцинкованное покрытие для защиты от коррозии.

1. СВ 110-2

• СВ — стойка винтовая.
• 110 — для линий электропередач на напряжение 110 кВ.
• 2 — допустимая нагрузка на опору 2 кН.

Эта опора используется для установки высоковольтных линий электропередач с допустимой нагрузкой 2 кН.

1. ОТп-8

• ОТп — опора трубчатая прямостоечная.
• 8 — высота опоры 8 метров.

Это прямостоечная трубчатая опора высотой 8 метров, предназначенная для заглубления в грунт и использования на загородных дорогах или промышленных объектах.

Как выбрать опору освещения и ЛЭП по маркировке?

Выбор опоры освещения или ЛЭП по маркировке зависит от условий эксплуатации, характеристик объекта и технических требований. Вот несколько рекомендаций, которые помогут вам сделать правильный выбор:

1. Определите тип опоры. В зависимости от того, где будет установлена опора (на дороге, в парке, на промышленном объекте), выберите подходящий тип конструкции — гранёную коническую, трубчатую или винтовую опору.
2. Учитывайте высоту опоры. Для освещения пешеходных зон и дворов подойдут опоры высотой до 6 метров, тогда как для магистралей и крупных объектов потребуются опоры высотой 12-30 метров.
3. Оцените нагрузки. Для ЛЭП важно учитывать допустимые нагрузки на опору, так как провода и оборудование могут создавать значительные механические воздействия на конструкцию.
4. Обратите внимание на материалы и покрытие. В зависимости от климатических условий выберите опору с подходящим покрытием — оцинкованную, антикоррозийную или с дополнительной защитой для холодного климата.

Почему стоит обратиться в компанию «Инов Сервис»?

Компания «Инов Сервис» предлагает полный спектр услуг по поставке и установке опор освещения и ЛЭП. Мы поможем вам расшифровать маркировку опор, выбрать оптимальные решения для вашего проекта и обеспечить их профессиональный монтаж.

Преимущества работы с нами:

1. Индивидуальный подход. Мы учитываем все особенности вашего проекта и предлагаем решения, соответствующие всем требованиям и стандартам.
2. Высокое качество продукции. Мы используем только сертифицированные материалы и современные технологии, что гарантирует долговечность опор и их устойчивость к внешним воздействиям.
3. Профессиональный монтаж. Наша команда опытных специалистов обеспечивает качественную установку опор освещения и ЛЭП с учётом всех нормативных требований.
4. Конкурентные цены. Мы предлагаем гибкие условия сотрудничества и конкурентные цены на опоры и услуги по их монтажу.

Маркировка опор освещения и ЛЭП — это важный инструмент, который помогает правильно выбрать и использовать опоры для различных объектов. Понимание маркировки позволяет быстро и точно определить характеристики опоры, её назначение и условия эксплуатации. Если вам требуется помощь в выборе опор освещения или ЛЭП, обращайтесь в компанию «Инов Сервис».
