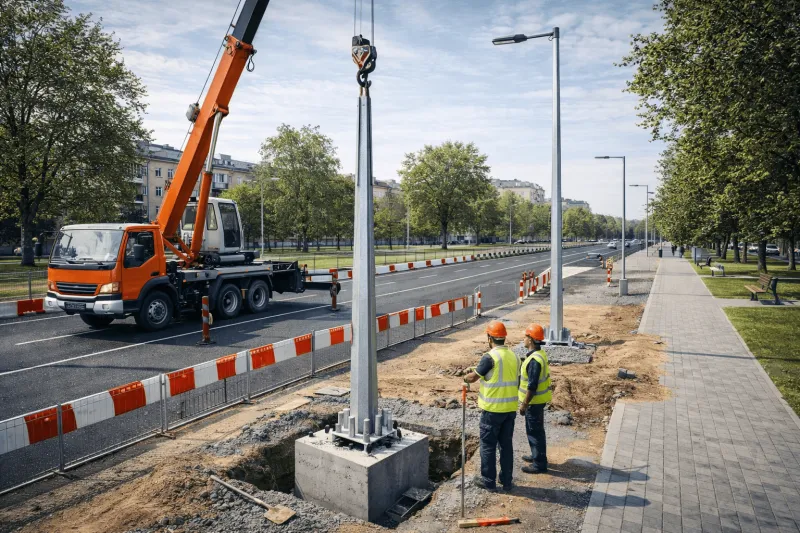

Монтаж опор освещения

Монтаж опор освещения — это комплекс строительных и электромонтажных работ по подготовке места установки, устройству фундаментного основания, подъёму и выверке конструкции, монтажу закладных элементов, кронштейнов и светового оборудования, а также интеграции опоры в систему наружного освещения объекта. От качества этих работ зависит не только внешний вид линии освещения, но и устойчивость конструкции, возможность безопасного обслуживания, правильное подключение оборудования и срок эксплуатации всей светотехнической инфраструктуры. Поэтому профессиональная установка опор начинается значительно раньше момента, когда к объекту подъезжает манипулятор или автокран.

На реальном объекте опора почти никогда не существует сама по себе. Под землёй к ней подходит кабельная линия или другая предусмотренная проектом питающая инфраструктура, внутри размещаются соединительные элементы и проводка к светильнику, сверху устанавливаются кронштейны и световые приборы, а вокруг выполняются дороги, тротуары, газоны или иное благоустройство. Ошибка в отметке фундамента способна создать проблему для покрытия, неверно выбранная закладная деталь — сделать невозможным монтаж поставленной опоры, а несогласованная кабельная трасса — потребовать вскрытия уже готовой территории. ИНОВ СЕРВИС рассматривает монтаж опор как часть единой светотехнической и инженерной системы объекта.

Представьте участок, на котором уже уложен бортовой камень и начата подготовка тротуара. Монтажная бригада выходит на установку опор и обнаруживает, что фактическая ось кабельной линии отличается от схемы, а одна из проектных точек попадает в зону другой инженерной коммуникации. Формально можно «немного сдвинуть столб», но такое решение способно изменить светотехническую схему и положение всей линии. Профессиональный подрядчик сначала увязывает технические разделы и только потом принимает монтажное решение.

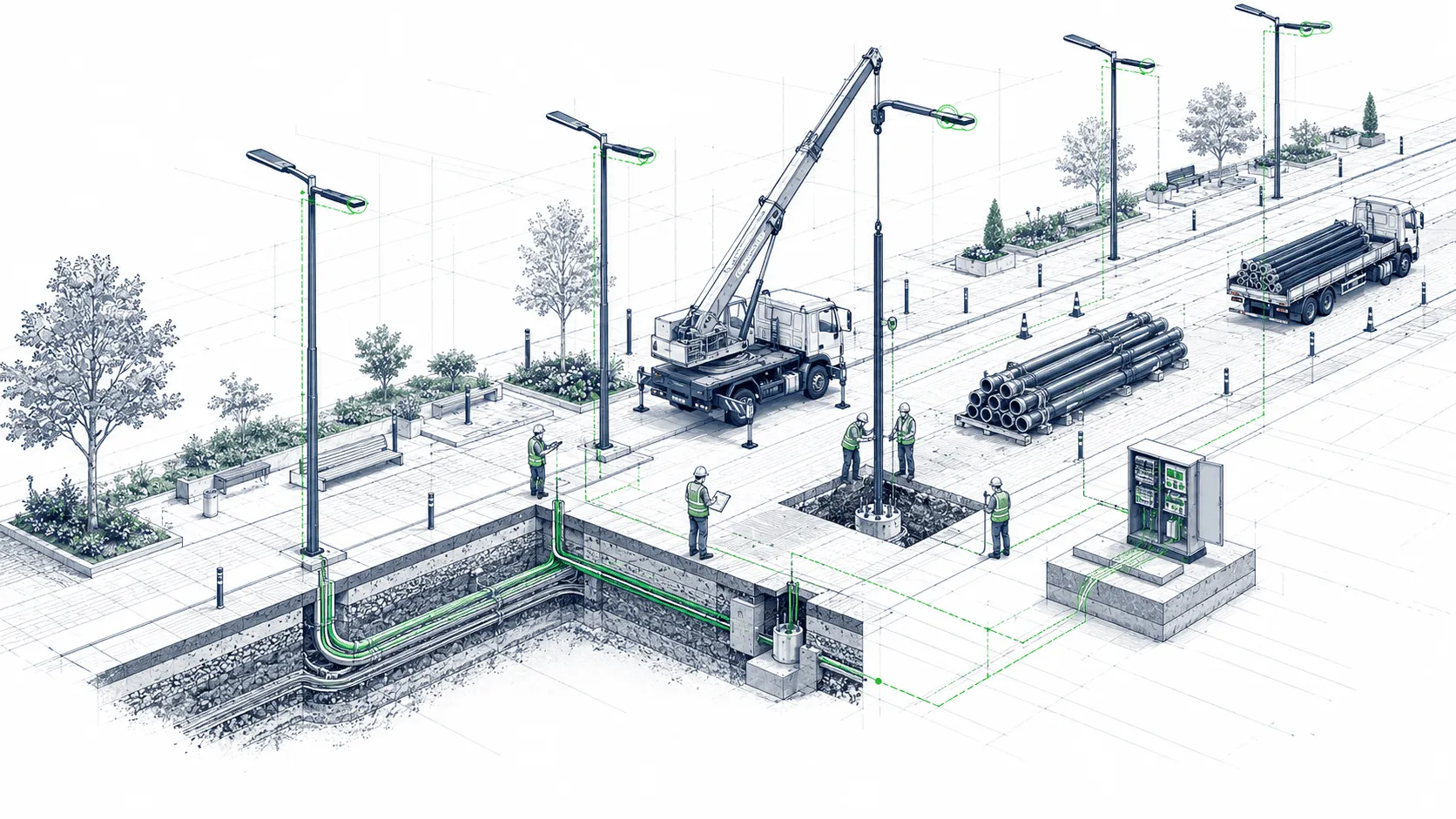

Монтаж опор освещения как часть инженерной системы объекта

Комплексная задача: для всех опора — это видимая конструкция. Для инженера она является точкой соединения фундамента, кабельной инфраструктуры, электрооборудования и светотехнического решения

Опоры наружного освещения применяются на улицах и дорогах, дворовых территориях, промышленных предприятиях, парковках, складах, общественных пространствах, спортивных объектах и строительных площадках. Конструкция и способ установки определяются проектом, характеристиками самой опоры, типом основания, климатическими и эксплуатационными условиями объекта. Металлические опоры могут иметь фланцевое соединение с фундаментной закладной деталью или устанавливаться другим предусмотренным изготовителем и проектом способом. Для железобетонных и специализированных конструкций применяется собственная технология монтажа.

Практически это означает, что одна фраза «установить 50 опор» ещё не позволяет определить реальный состав работ. Необходимо понимать высоту и массу конструкций, тип опор, вид фундамента, размеры и расположение закладных деталей, готовность котлованов, наличие кабельной линии и проектные отметки. Отдельно оценивается возможность подъезда буровой установки, манипулятора, автокрана или автовышки. На действующей дороге дополнительно возникает вопрос организации безопасной рабочей зоны и взаимодействия с существующей транспортной инфраструктурой.

Например, монтаж декоративных опор в благоустроенном парке технически отличается от установки опор вдоль автомобильной дороги. На промышленной площадке необходимо учитывать технологические проезды и действующие коммуникации, а на территории жилого комплекса — последовательность работ с подрядчиками по дорожному покрытию и озеленению. Именно условия конкретного объекта определяют монтажную технологию, состав техники и календарную последовательность работ.

Поэтому первый профессиональный этап — не бурение котлована. Сначала необходимо понять исходную техническую задачу.

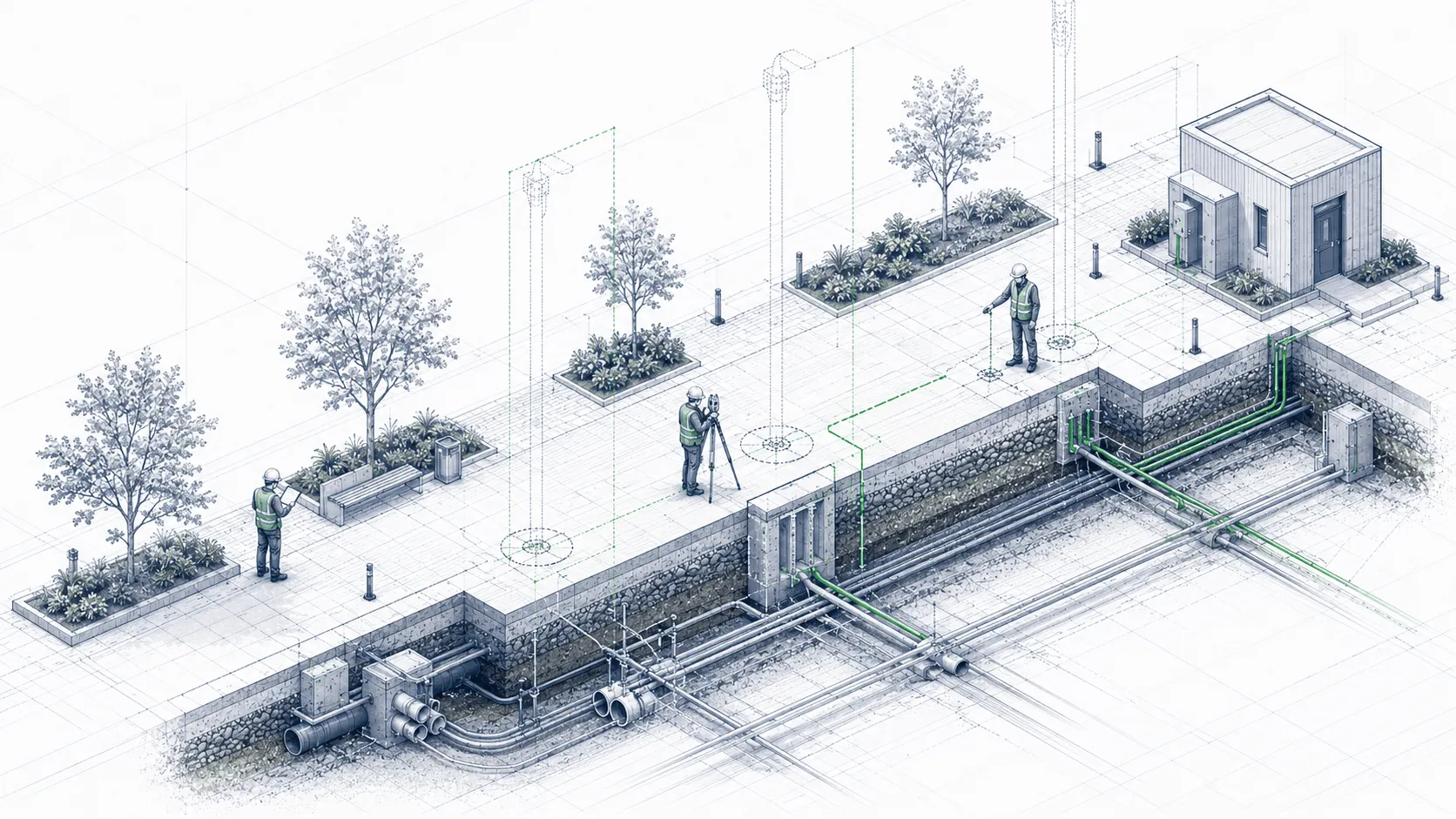

Что мы анализируем до начала монтажа

Предотвращение ошибок: большинство дорогих переделок можно обнаружить ещё на плане — до того, как бетон оказался в котловане, а двадцатиметровая трасса покрытия была восстановлена повторно!

До выхода монтажной бригады специалисты изучают имеющуюся проектную и рабочую документацию, ведомость объёмов работ, спецификацию оборудования и монтажные решения производителя. Проверяется соответствие типа опор предусмотренным фундаментам и закладным деталям, анализируются точки установки и существующая инфраструктура. При необходимости выполняется обследование территории и уточняются фактические условия производства работ. Такой подход особенно важен при реконструкции существующего наружного освещения и работе на объектах с большим количеством смежных сетей.

На практике нас интересует не только местоположение каждой опоры. Необходимо определить, готова ли кабельная инфраструктура, где находятся точки подключения, предусмотрено ли заземление, какие светильники и кронштейны будут установлены, каким способом оборудование поднимается и обслуживается. Также оцениваются подъездные пути, места временного складирования конструкций и возможность последовательной развозки опор вдоль трассы. Если объект реализуется поэтапно, монтаж должен быть увязан с готовностью фундаментов и других строительных участков.

Перед началом работ в зависимости от объекта анализируются:

• Проектная и рабочая документация.
• Ведомость объёмов работ и техническое задание.
• Тип, высота, масса и конструкция опор.
• Тип фундаментного основания и закладной детали.
• Проектные точки и отметки установки.
• Кабельные трассы и точки подключения.
• Существующие инженерные коммуникации.
• Условия подъезда и работы специальной техники.
• Последовательность выполнения смежных строительных работ.
• Требуемый состав монтажной и исполнительной документации.

Например, в спецификации указана фланцевая опора, а на площадку уже завезены закладные детали с другим присоединительным исполнением. Если проблему обнаружить при входном анализе, вопрос решается до начала установки. Если несоответствие выявляется после бетонирования пятидесяти фундаментов, возникает совершенно другой объём затрат и организационных последствий. Инженерный анализ до монтажа стоит значительно дешевле строительной переделки после него.

После проверки исходных данных формируется монтажная последовательность и определяется способ устройства основания.

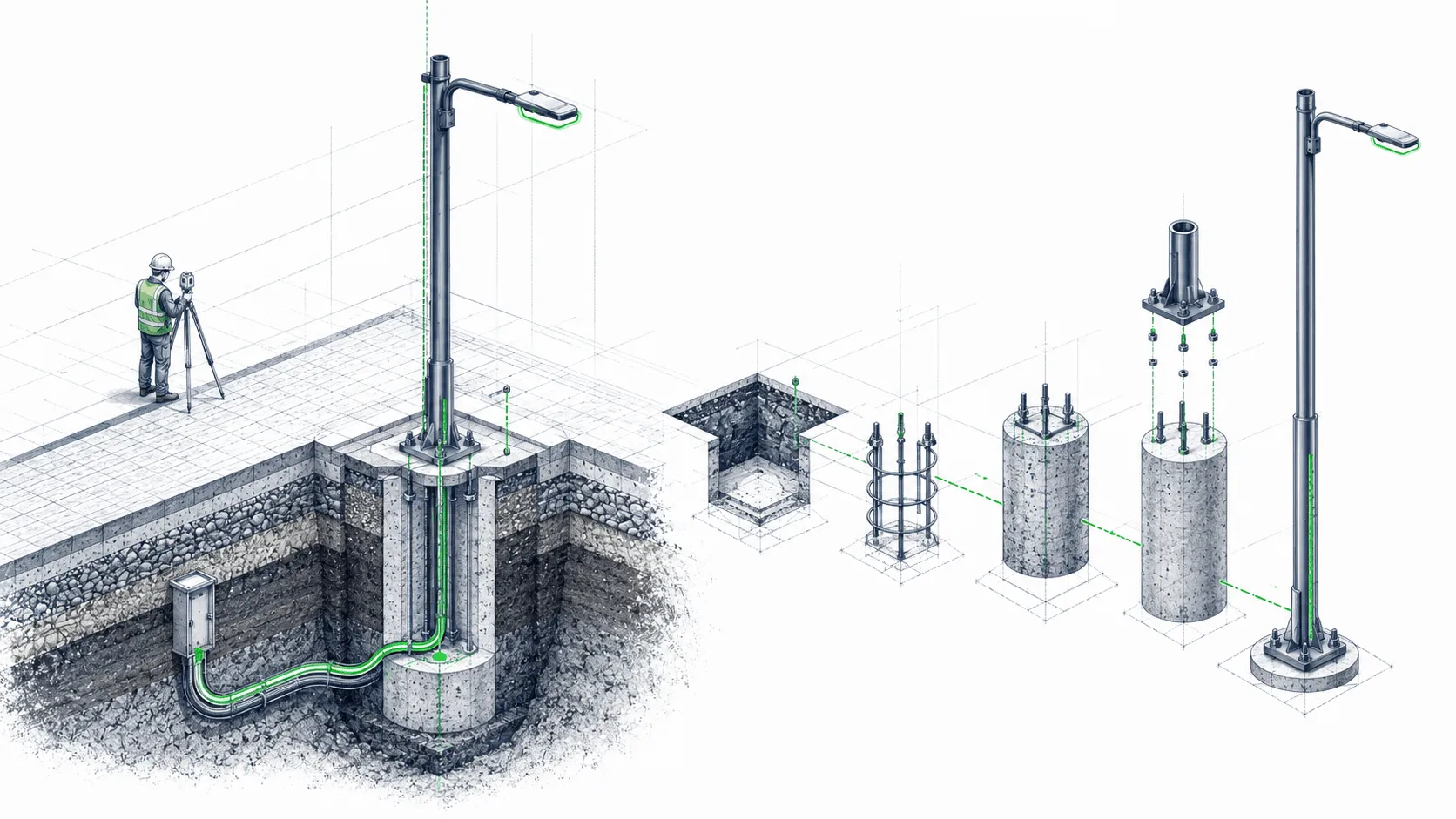

Подготовка котлованов и фундаментов под опоры освещения

Скрытая надежность: самая ответственная часть установленной опоры часто полностью скрыта под землёй — именно поэтому качество фундамента нельзя оценивать только по фотографии готовой трассы

Фундамент воспринимает эксплуатационные воздействия, передаваемые от опоры и установленного на ней оборудования на основание. Его конструкция определяется проектным решением и должна соответствовать типу применяемой опоры и закладной детали. На практике могут использоваться фланцевые опоры с фундаментными элементами, прямостоечные решения и другие конструктивные схемы. Самовольная замена одного фундаментного решения другим без технической оценки способна изменить условия работы всей конструкции.

Подготовка начинается с разметки места установки и организации земляных работ. Котлован или скважина выполняются в соответствии с предусмотренной технологией, после чего устанавливается закладной элемент или подготавливается место для непосредственной установки конструкции. При монтаже фундаментной закладной детали особенно важно выдержать её положение, высотную отметку и ориентацию. До бетонирования проверяется геометрия, потому что после набора прочности основания исправление серьёзного отклонения становится отдельной строительной задачей.

Таблица 1. Контроль параметров фундамента

Представим, что закладная деталь установлена выше необходимой отметки. После завершения благоустройства фундамент и крепёжный узел могут оказаться визуально и конструктивно неувязанными с окружающей поверхностью. При чрезмерном заглублении возникает другая проблема — доступность монтажного соединения и правильность установки опоры. Поэтому отметки фундамента должны рассматриваться совместно с итоговыми отметками территории.

После подготовки и технологической готовности основания начинается непосредственно монтаж конструкции.

Технология установки металлических опор освещения

Логистика и точность: подъём опоры занимает несколько минут. Но эти несколько минут должны быть подготовлены всей предыдущей инженерной и строительной работой

До подъёма конструкция осматривается на наличие повреждений, деформаций и дефектов, способных повлиять на монтаж. Проверяется комплектность крепёжных элементов, состояние фланца и соответствие фундаменту. Далее опора стропуется с применением предусмотренной монтажной оснастки и поднимается грузоподъёмной техникой. Тип техники определяется массой, высотой конструкции и условиями объекта.

При фланцевом исполнении опора устанавливается на подготовленную закладную деталь и предварительно фиксируется крепёжными элементами. После этого выполняется выверка положения конструкции. Отклонение нельзя компенсировать случайной неравномерной затяжкой соединений или другими импровизированными способами. Монтажное положение должно быть обеспечено принятой конструктивной и технологической схемой.

Типовой рабочий цикл включает:

1. Развозку конструкций по трассе.
2. Входной осмотр опоры и монтажных элементов.
3. Подготовку грузоподъёмной техники.
4. Строповку конструкции.
5. Контролируемый подъём опоры.
6. Установку на фундамент или в подготовленное основание.
7. Предварительную фиксацию.
8. Проверку положения и вертикальности.
9. Окончательное закрепление.
10. Монтаж предусмотренных внутренних и внешних элементов.
11. Подготовку опоры к установке светового оборудования и подключению.

Например, при монтаже линии из нескольких десятков опор особое значение имеет логистика внутри объекта. Если конструкции развезены хаотично или складированы без учёта последовательности монтажа, манипулятор начинает выполнять лишние перемещения, а монтажная бригада теряет рабочее время. При грамотной организации опоры, закладные элементы и сопутствующие материалы подаются в порядке выполнения трассы. На крупном объекте производительность определяется не только скоростью рабочего, но и инженерной организацией всего монтажного потока.

Но установленная металлическая конструкция ещё не является готовой системой наружного освещения. Следующий этап связан с её интеграцией в электрическую и светотехническую инфраструктуру.

Кронштейны, светильники, кабель и подключение опор

Интеграция систем: опора начинает выполнять свою функцию только тогда, когда механическая конструкция становится частью работающей системы освещения

В зависимости от проекта на опорах устанавливаются кронштейны, консоли, уличные или промышленные светильники и предусмотренное электротехническое оборудование. Внутри конструкции может выполняться прокладка питающего провода к световому прибору, установка соединительных элементов и организация подключения к линии наружного освещения. Состав операций определяется проектной схемой и конструкцией конкретной опоры. Также учитываются требования производителя применяемого оборудования.

Практически монтаж светильника необходимо увязать с высотой опоры, типом кронштейна, способом крепления и направлением светового прибора. Ошибка в положении консоли способна изменить фактическое направление светового потока относительно расчётной схемы. При нескольких светильниках на одной опоре дополнительно контролируется конфигурация кронштейна. Электромонтажная часть выполняется после проверки механической готовности конструкции.

Таблица 2. Согласование монтажных элементов

Например, светотехнический расчёт выполнен для определённой высоты установки и положения светового прибора. Если во время монтажа применяется другой кронштейн с отличающейся геометрией, фактическое положение светильника меняется. Внешне линия освещения выглядит законченной, но результат может отличаться от заложенного решения. Поэтому механический монтаж опоры и светотехническая часть объекта должны рассматриваться совместно.

Для ИНОВ СЕРВИС это принципиальный момент: мы не заканчиваем понимание объекта у нижнего фланца опоры.

Интеграция монтажа опор со смежными разделами объекта

Координация работ: Самые сложные проблемы наружного освещения возникают не внутри одной опоры — они появляются на стыке кабеля, фундаментов, дорог, покрытий и действий нескольких подрядчиков!

Монтаж опор связан с проектированием освещения, кабельными линиями, заземлением, шкафами управления, строительной подготовкой и благоустройством территории. Если каждый раздел выполняется без общей координации, технические конфликты проявляются непосредственно на строительной площадке. В результате одна бригада вынуждена ждать другую, вскрываются уже выполненные покрытия или корректируются проектные точки без оценки влияния на освещение.

На практике последовательность необходимо планировать заранее. До устройства финишного покрытия должны быть решены вопросы подземной кабельной инфраструктуры и фундаментов. Перед окончательной установкой опор необходимо понимать готовность оснований и возможность работы грузоподъёмной техники. Монтаж светильников и подключение увязываются с готовностью линии питания и шкафа управления. После завершения тяжёлых монтажных операций территория передаётся на последующие этапы благоустройства.

Монтаж опор освещения может быть связан со следующими разделами:

• проектированием наружного освещения;
• светотехническим расчётом;
• прокладкой кабельных линий;
• монтажом СИП и воздушных линий;
• устройством заземления;
• монтажом шкафов управления освещением;
• установкой светильников;
• автоматизацией и диспетчеризацией;
• дорожными и земляными работами;
• восстановлением благоустройства территории.

Представим благоустройство общественного пространства, где одновременно работают подрядчики по дорожкам, озеленению и наружному освещению. Если монтаж опор начнётся после укладки декоративного покрытия, тяжёлая техника может физически повредить уже готовую территорию. Если выполнить фундаменты и кабельные трассы в правильной последовательности, опоры устанавливаются без повторного вскрытия объекта. Системная координация напрямую влияет на сроки и фактическую стоимость реализации.

Именно поэтому мы говорим не просто об установке столбов, а о монтаже элемента светотехнической инфраструктуры.

Типовые ошибки при монтаже опор освещения

Предупреждение рисков: опасная ошибка редко выглядит как грубо лежащая на земле опора. Чаще это небольшое техническое решение, последствия которого проявляются значительно позже

Одна из распространённых проблем — несоответствие опоры и фундаментной закладной детали. Следующий риск связан с неверными высотными отметками и недостаточной увязкой с будущим благоустройством. Также проблемы возникают при изменении проектных точек непосредственно на объекте без проверки кабельной трассы и светотехнической схемы. Отдельная категория ошибок связана с поспешным монтажом на неготовом строительном участке.

В электромонтажной части критично согласовать фактическую схему подключения и применяемые комплектующие. Нельзя механически заменять предусмотренные элементы случайно найденными аналогами только потому, что они доступны на объекте. Аналогичная логика относится к кронштейнам и светильникам. Любое изменение должно оцениваться с точки зрения совместимости и результата всей системы.

Например, фундамент выполнен, но при монтаже выясняется, что кабельный ввод не соответствует фактической трассе. Бригада получает выбор: остановить работы и решить вопрос технически либо выполнить «временное» импровизированное решение. Именно такие временные решения потом часто становятся постоянной эксплуатационной проблемой. В ИНОВ СЕРВИС спорный технический вопрос сначала фиксируется и анализируется, а не маскируется следующей строительной операцией.

Профессиональный монтаж — это не отсутствие вопросов на объекте. Это способность выявлять вопросы до того, как они превратились в дефект.

Контроль качества монтажа опор освещения

Системная проверка: Работа считается завершённой не тогда, когда последняя опора поднята краном, а когда смонтированный участок проверен как единая техническая система!

Контроль начинается ещё на этапе подготовки фундаментов и продолжается в процессе установки каждой конструкции. Проверяется соответствие монтажной точки, состояние применяемых элементов, положение опоры и качество соединений в пределах предусмотренного проектом и технологией состава работ. После монтажа оценивается комплектность конструкции и готовность к выполнению последующих операций. При комплексной реализации дополнительно контролируется работа световых приборов и электрической части системы.

На линейных объектах важна последовательная проверка всей трассы. Единичная идеально установленная опора не компенсирует ошибку в организации остальных монтажных точек. Поэтому контроль должен быть системным, а выявленные замечания — устраняться до закрытия соответствующего этапа. Если на объекте требуется исполнительная фиксация выполненных работ, необходимая информация собирается непосредственно в процессе реализации.

В зависимости от состава договора контролируются:

Таблица 3. Объекты контроля при монтаже

Например, после монтажа нескольких опор может выясниться, что один тип кронштейна установлен с другой ориентацией. Если проверка выполняется непосредственно по ходу работ, замечание устраняется сразу. Если контроль отложен до завершения всей трассы, объём повторного подъёма и работы автовышки значительно увеличивается. Контроль по этапам снижает стоимость собственных ошибок подрядчика и риски для общего графика объекта.

Что получается по результатам работ

Прозрачность процесса: всем нужен не только физически установленный объект — ему необходим понятный и управляемый результат в согласованной зоне ответственности

Состав передаваемой документации зависит от договора, проектных требований и характера объекта. Для одного проекта достаточно актирования выполненного монтажного этапа, для другого требуется комплект исполнительной документации и сопроводительных материалов. Поэтому документальная часть согласовывается до начала реализации. Это позволяет заранее определить, какие данные необходимо фиксировать в процессе работ.

При комплексном выполнении ИНОВ СЕРВИС может участвовать в подготовке предусмотренной договором исполнительной части по выполненным работам. Также Заказчику передаются относящиеся к поставленному оборудованию паспорта и документы, предусмотренные условиями поставки. Фактический состав всегда определяется конкретным объектом и зоной ответственности компании.

Например, если ИНОВ СЕРВИС выполняет только механическую установку переданных Заказчиком опор на готовые фундаменты, состав результата будет одним. Если компания реализует участок наружного освещения с фундаментами, опорами, светильниками и подключением, документальная модель становится значительно шире. Мы заранее разделяем эти сценарии, чтобы Заказчик понимал, что именно входит в коммерческое предложение.

Стоимость монтажа опор освещения

Индивидуальный расчет: Цена установки опоры без понимания состава работ почти ничего не говорит Заказчику: два одинаковых столба могут потребовать совершенно разной технологии и количества техники!

Стоимость монтажа зависит от типа и высоты опоры, массы конструкции, способа установки и состояния строительной площадки. Отдельно учитываются подготовка котлована, фундамент или закладная деталь, бетонирование, развозка конструкций, манипулятор или автокран, автовышка и электромонтажная часть. Существенное влияние оказывают количество опор и логистика по трассе. Поэтому крупные объекты рационально рассчитывать по ВОР, проекту и фактическому составу технологических операций.

Открытые предложения московского рынка подтверждают большой разброс цен: публичные прайсы показывают минимальные отдельные монтажные операции в несколько тысяч рублей, предложения по установке металлических опор от 18 000 рублей и комплексные работы свыше 30 000 рублей за единицу в зависимости от включённого состава. Поэтому приведённые ниже значения следует рассматривать именно как предварительные ориентиры для Донецкой Народной Республики.

Таблица 4. Ориентировочная стоимость услуг

Указанные на сайте цены являются ориентировочными и приведены исключительно для ознакомления. Данное предложение не является публичной офертой в соответствии со ст. 435, ст. 437 Гражданского кодекса РФ. Точную стоимость услуги уточняйте у специалиста.

Например, монтаж двадцати невысоких опор на подготовленные фундаменты с удобным подъездом будет рассчитываться по одной модели. Установка такого же количества конструкций на протяжённой трассе с бурением, устройством фундаментов, распределённой логистикой и последующим монтажом светильников потребует совершенно другого количества ресурсов. ИНОВ СЕРВИС рассчитывает не абстрактную “цену столба”, а реальный технологический состав участка работ.

Почему монтаж опор освещения доверяют ИНОВ СЕРВИС

Системная интеграция: Мы понимаем опору не как отдельную металлоконструкцию, а как элемент светотехнической, электрической и инфраструктурной системы объекта!

ИНОВ СЕРВИС работает с проектированием освещения, светотехническими расчётами, опорами и световыми приборами, кабельно-проводниковой продукцией, электроснабжением и комплексным благоустройством. Благодаря этому при анализе монтажной задачи специалисты видят связи между фундаментом, опорой, питающей инфраструктурой и последующими этапами строительства. Для Генподрядчика это снижает количество технических вопросов, которые приходится самостоятельно передавать между разными исполнителями.

Мы можем подключаться к задаче по проекту, ВОР, спецификации или техническому заданию. При необходимости анализируем применяемое оборудование, оцениваем монтажную схему и формируем состав работ. Если в исходных данных обнаруживаются вопросы, влияющие на реализацию, они поднимаются до начала соответствующей операции. Наша задача — не быстрее поставить опору любой ценой, а технически правильно встроить участок освещения в общую систему объекта.

Именно так работает позиционирование ИНОВ СЕРВИС как системного интегратора комплексного благоустройства. Освещение, электроснабжение, основания, кабельные сети и благоустройство рассматриваются не как изолированные подрядные работы. Они являются связанными элементами одной инфраструктуры.

Заказать монтаж опор освещения

Ваш надежный партнер: монтаж опор освещения требует точной увязки проекта, фундаментных решений и строительной готовности территории

Монтаж опор освещения требует точной увязки проекта, фундаментных решений, строительной готовности территории, грузоподъёмной техники и электрической части системы. Чем крупнее объект, тем выше цена организационной ошибки и тем важнее заранее определить технологическую последовательность работ. Профессиональный результат начинается с анализа исходных данных, а не с первого пробуренного котлована.

Для предварительного расчёта направьте проект наружного освещения, ведомость объёмов работ, спецификацию опор или техническое задание специалистам ИНОВ СЕРВИС. Если полный комплект документов ещё не сформирован, приложите имеющиеся схемы, количество и тип опор, адрес объекта и описание текущей задачи. Мы изучим исходные данные, определим необходимый состав монтажных операций и подготовим предложение по реализации участка работ.

Направьте проект, ВОР, спецификацию или описание задачи на sales@inov-service.ru.

ИНОВ СЕРВИС изучит техническую задачу и предложит модель реализации монтажа опор освещения с учётом смежных инженерных и строительных разделов объекта.
