Огнестойкость дверей

Содержание

• Как расшифровываются E, I и цифры 30, 60, 90
• Чем отличаются EI 30, EI 60 и EI 90
• Как связаны тип противопожарной преграды и требуемая дверь
• Где применяются двери EI 30 и EI 60 и почему нельзя выбирать дверь только по названию помещения
• Что означают EIS, EIW и EIWS
• Из чего складывается реальная огнестойкость дверного блока
• Какие документы подтверждают EI 30, EI 60 или EI 90
• Почему монтаж критичен для огнестойкости двери
• Что проверять при приёмке противопожарной двери

Предел огнестойкости противопожарной двери показывает, в течение какого времени дверной блок при стандартном огневом воздействии способен сохранять нормируемые защитные свойства. Это не бытовая характеристика «сколько минут дверь не сгорит» и не расчёт времени, необходимого для эвакуации людей. Проверяется способность всей конструкции выполнять функцию заполнения проёма в противопожарной преграде: удерживать распространение огня и ограничивать передачу опасного теплового воздействия из одного помещения в другое.

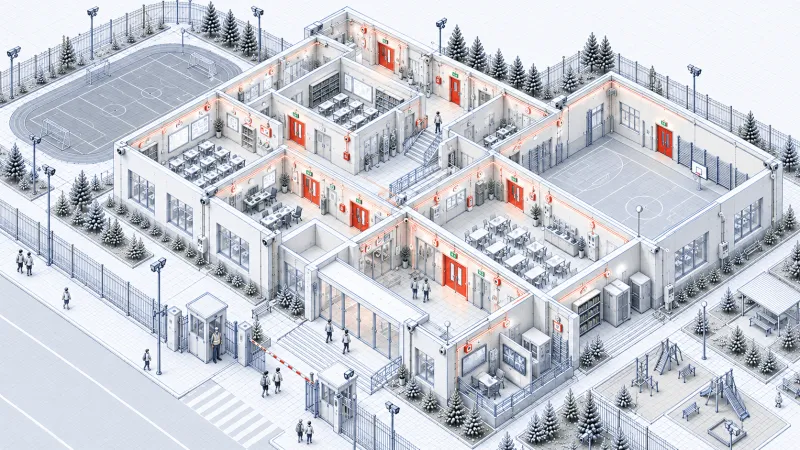

Противопожарная дверь работает вместе со стеной или перегородкой, в которой она установлена. Если помещение должно быть отделено противопожарной преградой, наличие проёма не должно превращать эту преграду в слабое место. Именно поэтому Федеральный закон №123-ФЗ устанавливает не только пределы огнестойкости стен, перегородок и перекрытий, но и типы заполнений их проёмов. Проектировщик сначала определяет требуемую противопожарную преграду, а затем — какой дверной блок должен быть установлен в её проёме.

На практике эту последовательность часто переворачивают. Заказчик видит в проекте обозначение EI 60, направляет запрос поставщику и получает несколько коммерческих предложений на «дверь EI 60». Но совпадение одной маркировки ещё не доказывает соответствие изделия проекту. Необходимо учитывать тип двери, размеры, количество створок, наличие остекления, дымогазонепроницаемость, фурнитуру, направление открывания и область действия документов о соответствии.

Поэтому при капитальном ремонте здания перечень противопожарных дверей должен формироваться после проверки проектных решений и фактических противопожарных преград, а не простым переносом маркировок со старых дверных табличек.

Таблица 1. Что означает маркировка противопожарной двери

Как расшифровываются E, I и цифры 30, 60, 90

Буква E характеризует целостность конструкции. При испытании оценивается не только визуальное разрушение полотна. Предельное состояние может наступить при образовании недопустимых сквозных отверстий, появлении устойчивого пламени на необогреваемой стороне, проникновении горячих газов через щели или нарушении положения дверного блока в проёме. Поэтому массивная металлическая дверь сама по себе ещё не является противопожарной: она должна сохранять целостность как испытанная конструкция.

Буква I характеризует теплоизолирующую способность. Даже если открытого пламени на другой стороне двери ещё нет, сильный прогрев конструкции может создать опасные условия и способствовать распространению пожара. Во время испытания температура контролируется на необогреваемой поверхности дверного блока. Предельное состояние фиксируется при достижении установленных нормативом температурных критериев.

Цифра после EI показывает время в минутах до достижения первого из нормируемых предельных состояний. Поэтому EI 30 означает, что дверь при испытании подтверждает требуемую целостность и теплоизолирующую способность не менее 30 минут, EI 60 — не менее 60 минут, EI 90 — не менее 90 минут. При этом если одна характеристика была потеряна раньше другой, классификационный предел определяется именно более ранним событием. ГОСТ Р 57327-2016 прямо строит обозначение предела огнестойкости по этому принципу.

Важно также не интерпретировать цифры как разрешённое время нахождения людей в здании. EI 60 не означает, что пожарная дверь рассчитана на «час эвакуации», а EI 30 не выбирают потому, что «людей успеют вывести за двадцать минут». Требование к двери определяется противопожарной преградой и нормативной схемой конкретного здания.

Чем отличаются EI 30, EI 60 и EI 90

На первый взгляд разница кажется простой: 30, 60 и 90 минут. Но для проектирования важно различать предел огнестойкости изделия и тип заполнения проёма по 123-ФЗ.

Для обычных противопожарных дверей, не являющихся дымогазонепроницаемыми и не имеющих остекление более 25% площади дверного проёма, таблица 24 Федерального закона №123-ФЗ устанавливает три типа заполнения. Дверь 1-го типа должна иметь предел не менее EI 60, 2-го типа — EI 30, 3-го типа — EI 15. Именно эти значения используются при нормативном сопряжении двери с противопожарной стеной, перегородкой или перекрытием.

Таблица 2. EI 30, EI 60 и EI 90 — в чём различие

Это принципиальный момент. EI 90 может быть реальной характеристикой сертифицированной конструкции, поскольку ГОСТ допускает результаты испытаний 90, 120, 150 минут и выше. Но в нормативной классификации заполнений проёмов нет отдельного «нулевого» или «усиленного первого» типа с EI 90. Если проекту требуется дверь 1-го типа EI 60, изделие EI 90 может превышать требование по времени сохранения E и I, однако его применимость необходимо оценивать по всему набору характеристик.

Нельзя, например, заменить дверь EIS 60 обычной EI 90 только потому, что 90 больше 60. У первой нормируется ещё и дымогазонепроницаемость S. Аналогично для двери с большим остеклением может требоваться индекс W, который характеризует ограничение теплового излучения.

Поэтому инженерный принцип выбора можно сформулировать так: сначала определяется необходимый тип заполнения и набор нормируемых характеристик, затем подбирается изделие с подтверждёнными параметрами не ниже требуемых.

Как связаны противопожарная преграда и требуемая дверь

Чтобы понять, почему в одном месте проект требует EI 30, а в другом EI 60, необходимо смотреть не на название помещения, а на тип противопожарной преграды.

Таблица 23 Федерального закона №123-ФЗ связывает тип противопожарной стены, перегородки или перекрытия с типом заполнения её проёма. Например, противопожарная стена 1-го типа требует заполнение 1-го типа. Противопожарная перегородка 1-го типа — заполнение 2-го типа. После этого таблица 24 переводит тип заполнения в конкретный предел огнестойкости двери: для обычной двери это соответственно EI 60 и EI 30.

Таблица 3. Связь противопожарной преграды и двери

Из этой таблицы становится понятна одна из главных причин ошибок при ремонте существующих зданий. Нельзя сформировать ведомость противопожарных дверей просто по списку помещений — «электрощитовая, архив, склад, лестница». Сначала необходимо определить, какой нормативной противопожарной конструкцией должно быть отделено каждое помещение и является ли конкретная стена или перегородка противопожарной вообще.

Именно поэтому на объекте без актуального проекта требуется обследование. Если здание неоднократно перепланировывалось, часть стен демонтировалась, дверные проёмы переносились, а старые исполнительные схемы не соответствуют фактической планировке, маркировка существующей двери не может быть единственным основанием для новой закупки.

При подготовке капитального ремонта такие участки необходимо включать в дефектную ведомость вместе с состоянием самих проёмов, потому что стоимость замены часто включает не только дверной блок, но и демонтаж старой коробки, восстановление кладки, подготовку основания, монтаж и отделочные работы.

Где применяются EI 30 и EI 60 и почему нельзя выбирать дверь только по названию помещения

В поисковой выдаче часто встречаются упрощённые таблицы: «электрощитовая — EI 60, склад — EI 30, лестница — EI 60». Для первичного понимания они удобны, но для проекта такой подход опасен. В разных зданиях одно и то же по названию помещение может отделяться конструкциями разных типов в зависимости от площади, категории помещения, класса функциональной пожарной опасности здания, этажности, расположения и требований конкретного свода правил.

Корректная последовательность всегда начинается с нормативного требования к помещению или участку здания. Если применимый СП требует выделить помещение противопожарными перегородками 1-го типа, проём в такой перегородке должен иметь заполнение 2-го типа, то есть для обычной противопожарной двери — EI 30. Если речь идёт о проёме в противопожарной стене 1-го типа, требуется уже заполнение 1-го типа и дверь EI 60.

Поэтому EI 30 нельзя считать «облегчённой дверью для менее важных помещений», а EI 60 — универсальной «усиленной дверью для опасных помещений». Оба решения являются полноценными нормативными конструкциями, просто используются в разных противопожарных преградах.

Отдельно необходимо учитывать двери на путях эвакуации. Здесь, кроме предела огнестойкости, могут возникать требования к направлению открывания, свободе выхода, устройствам самозакрывания и другим характеристикам. При комплексной модернизации пожарной безопасности дверные решения необходимо увязывать с системой пожарной сигнализации и СОУЭ, если проект предусматривает управление удерживающими устройствами или другие автоматические сценарии.

Что означают EIS, EIW и EIWS

Обычное обозначение EI используется далеко не для всех противопожарных дверей. Если проект требует ограничивать распространение дыма и горячих газов, появляется индекс S. Если дверь имеет значительное светопрозрачное заполнение и необходимо ограничивать тепловое излучение, используется индекс W.

Федеральный закон №123-ФЗ прямо разделяет обычные двери, двери с остеклением более 25%, дымогазонепроницаемые двери и дымогазонепроницаемые двери с большим остеклением. Для каждой группы предусмотрены собственные комбинации предельных состояний.

Таблица 4. Основные маркировки противопожарных дверей

Практический вывод отсюда очень важен для закупки. Если в проекте указано EIS 60, поставка обычной EI 60 является несоответствием, даже несмотря на одинаковые 60 минут по E и I. Если требуется EIW 30, обычное металлическое полотно EI 60 также не является автоматической заменой, потому что набор нормируемых характеристик различается.

То же относится к дверям с остеклением. Наличие небольшого смотрового окна ещё не переводит любую дверь в категорию EIW, однако при превышении нормативной доли светопрозрачного заполнения меняется сам критерий классификации. Поэтому в техническом задании желательно указывать не только красивую формулировку «противопожарная дверь со стеклом», а требуемую маркировку, размеры и исполнение согласно проекту.

Из чего складывается реальная огнестойкость дверного блока

Предел огнестойкости относится не к металлическому листу, а к конструкции дверного блока. В испытании участвуют полотно, коробка, внутреннее заполнение, притвор, петли, замки, уплотнения, остекление и способ установки. ГОСТ Р 53307-2009 устанавливает именно метод испытания дверей и ворот как заполнений проёмов противопожарных преград, а не испытание отдельных материалов.

Таблица 5. Какие элементы влияют на работу противопожарной двери

Отсюда следует несколько практических выводов. Нельзя купить сертифицированную дверь, затем произвольно вырезать в ней вентиляционную решётку, заменить замок на любую модель, добавить электронное оборудование или изменить остекление и автоматически считать, что исходный предел EI сохранился. Необходимо проверить, предусмотрено ли такое исполнение технической документацией и документами о соответствии.

Особенно внимательно это относится к дверям, которые одновременно входят в противопожарную защиту и систему контроля доступа. Монтаж электромагнитного или электромеханического замка должен быть предусмотрен конструкцией и проектным решением. Пожарная автоматика может управлять удерживающим устройством, но сама доработка дверного полотна не должна выводить изделие за пределы подтверждённой конструкции.

Какие документы подтверждают EI 30, EI 60 или EI 90

Надпись EI 60 в карточке товара или коммерческом предложении не является доказательством характеристик. Противопожарные двери входят в сферу технического регулирования ТР ЕАЭС 043/2017, а соответствующая продукция перед выпуском в обращение подлежит обязательной оценке соответствия требованиям технического регламента.

Для заказчика ключевая задача состоит не просто в том, чтобы получить «какой-нибудь сертификат от поставщика», а сопоставить его с фактически поставляемой дверью. В документах должны совпадать производитель, серия или тип конструкции, требуемый предел огнестойкости и существенные варианты исполнения. Особое внимание требуется к размерам, количеству створок, остеклению, дымогазонепроницаемости и фурнитуре.

Таблица 6. Что проверять при закупке противопожарной двери

В крупных закупках полезно проверять документы ещё до отгрузки партии. Тогда несоответствие сертификата или конкретного исполнения выявляется до того, как десятки дверей доставлены на объект и частично смонтированы.

Почему монтаж критичен для огнестойкости двери

Даже правильно выбранная и сертифицированная дверь может не выполнить свою функцию, если неправильно установлен дверной блок. Испытанная конструкция предполагает определённый способ монтажа в ограждающую конструкцию, а значит состояние самого проёма, крепление коробки и заполнение монтажного зазора становятся частью практической пожарной безопасности.

На старых объектах после демонтажа часто обнаруживаются разрушенные края кирпичной кладки, пустоты, деревянные закладные, следы нескольких предыдущих коробок или чрезмерно большие монтажные зазоры. Установка нового блока непосредственно в такой проём без восстановления основания превращает формально сертифицированное изделие в сомнительный строительный узел.

Поэтому при обследовании перед ремонтом необходимо оценивать не только дверь, но и окружающую конструкцию. Если требуется восстановление проёма, эти работы должны попасть в ведомость объёмов и смету заранее. В противном случае подрядчик уже после демонтажа сообщает заказчику о «непредвиденных дополнительных работах».

Контроль особенно важен до закрытия монтажных узлов отделкой. В рамках строительного контроля необходимо сопоставить установленное изделие с проектом и документами, проверить состояние проёма, крепление коробки, монтажные материалы и работоспособность фурнитуры. После выполнения откосов восстановить часть этих сведений значительно сложнее.

Что проверять при приёмке противопожарной двери

Приёмка начинается не с внешнего вида полотна, а с проектного требования. Необходимо установить, какая дверь должна находиться именно в этом проёме и почему. После этого проверяется маркировка фактически установленного изделия и документы о соответствии.

Дверь должна нормально закрываться собственным устройством самозакрывания, если оно требуется, без заеданий и необходимости вручную дожимать полотно. Уплотнения должны находиться на предусмотренных местах и не иметь механических повреждений. Замки, защёлки, петли и другие элементы не должны отличаться от предусмотренного исполнения таким образом, который влияет на подтверждённые характеристики.

Для двупольных дверей необходимо проверять обе створки и последовательность их закрывания, если такая последовательность требуется конструкцией. Нельзя считать нормальной эксплуатацией дверь, которая постоянно подпирается клином из-за интенсивного движения людей: в этом случае при пожаре противопожарная преграда фактически остаётся открытой. Если по условиям эксплуатации дверь должна находиться открытой, используется проектное устройство удержания, обеспечивающее автоматическое освобождение и закрывание при соответствующем пожарном событии.

Особое внимание необходимо уделять дверям, которые заказчик заменяет после предписания надзорного органа. Формальное выполнение строки «установить противопожарную дверь EI 60» недостаточно, если фактический проём, тип преграды или документы изделия не проверены. Такой пункт необходимо разбирать так же, как и другие мероприятия при устранении нарушений пожарной безопасности: от нормативного основания до фактического технического решения и подтверждающей документации.

Маркировки EI 30, EI 60 и EI 90 характеризуют время, в течение которого противопожарная дверь при стандартном испытании сохраняет нормируемые показатели целостности E и теплоизолирующей способности I. Однако одной цифры недостаточно для правильного выбора. Федеральный закон №123-ФЗ связывает противопожарные стены, перегородки и перекрытия с определёнными типами заполнения проёмов, а для обычных дверей 1-го, 2-го и 3-го типов устанавливает соответственно EI 60, EI 30 и EI 15. EI 90 может быть подтверждённой характеристикой конкретной конструкции, но не образует отдельный нормативный тип заполнения проёма.

Поэтому противопожарную дверь необходимо выбирать по цепочке требование к помещению и преграде → тип противопожарной преграды → тип заполнения проёма → необходимая маркировка EI/EIS/EIW/EIWS → конкретное сертифицированное исполнение → правильный монтаж и приёмка. Именно такая последовательность позволяет избежать ситуации, когда на объекте стоит дорогая дверь с высоким EI, которая при этом не соответствует фактическому проектному требованию.
