Проектирование уличного освещения

Для дороги важно обеспечить требуемые показатели освещения транспортной зоны. Для дворовой территории необходимо учитывать проезды, пешеходные маршруты, парковки и расположение зданий. В парке световая система взаимодействует с озеленением и благоустройством. На промышленной площадке на схему влияют технологические проезды, оборудование и режим работы территории.

Действующий ГОСТ Р 55706-2023 распространяется на утилитарное наружное освещение объектов улично-дорожной сети населённых пунктов и применяется при проектировании и эксплуатации стационарных установок такого освещения. Поэтому профессиональное проектирование нельзя начинать с вопроса: «Сколько светильников поставить?» Сначала необходимо определить характеристики объекта. Затем выполняется светотехнический расчёт, формируется схема размещения оборудования и прорабатывается инженерная инфраструктура системы.

ИНОВ СЕРВИС рассматривает уличное освещение как единый технический контур: светильник, опора, питающая линия, управление и территория должны быть согласованы между собой.

Для каких объектов проектируется уличное освещение

Функциональность: одна и та же опора со светодиодным светильником может быть технически оправдана на одном объекте и полностью не соответствовать задаче другого

Уличное и наружное освещение используется на территориях различного назначения. Каждый объект имеет собственную геометрию, режим эксплуатации и требования к световой среде. При проектировании важно определить функциональные зоны и понять, как люди, транспорт и эксплуатационные службы используют территорию.

Таблица 1. Типы объектов и задачи освещения

Например, на территории жилого комплекса пешеходный маршрут проходит между парковкой и детской площадкой. Если проектировать только освещение автомобильного проезда, часть территории может остаться вне логики общей световой системы. В парке другая задача. Свет должен поддерживать маршруты и функциональное зонирование территории, при этом расположение опор необходимо согласовать с дорожками, зелёными насаждениями и элементами благоустройства. Проект начинается с функции территории. Оборудование появляется позже.

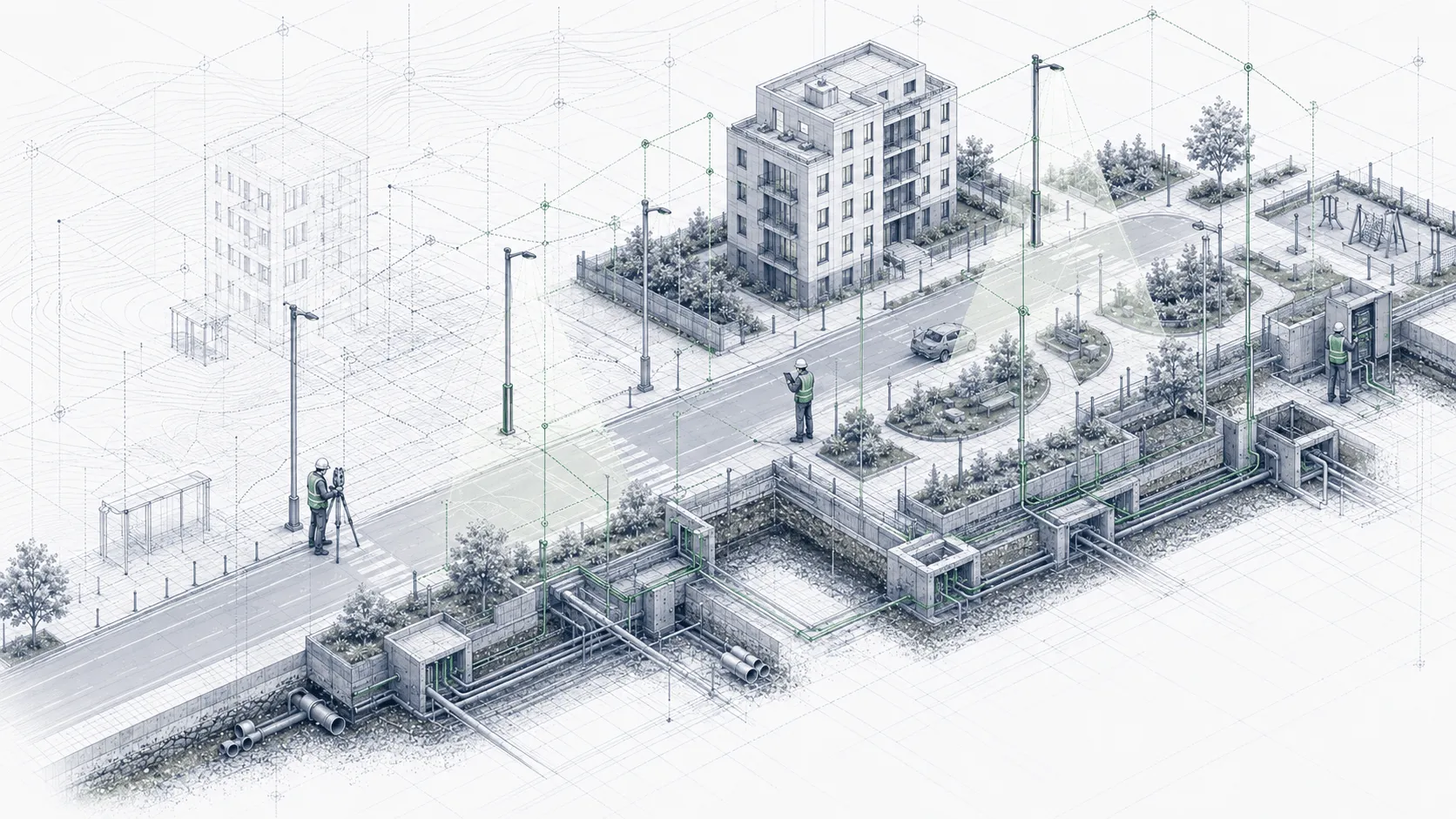

Какие исходные данные нужны для проектирования

Точность данных: чем точнее исходные данные, тем меньше проектных решений приходится строить на предположениях

В идеальной ситуации проектировщик получает актуальную топографическую основу, план благоустройства, данные по электроснабжению и техническое задание. На практике комплект исходных материалов может быть неполным. Поэтому первым этапом становится анализ имеющейся документации и определение недостающих данных.

Таблица 2. Необходимые исходные данные

При реконструкции особенно важно понимать, какие элементы системы сохраняются. Можно использовать существующие опоры, но заменить световые приборы. В другом случае приходится менять питающую инфраструктуру или полностью перерабатывать схему размещения. Если актуальной топографической основы нет, проектирование сложной территории только по спутниковому изображению создаёт слишком много неопределённости. Не видны реальные отметки, коммуникации и точные границы объектов. Хороший проект начинается с честного ответа на вопрос: достаточно ли информации для принятия технического решения.

Обследование существующей системы освещения

Анализ текущего состояния: при реконструкции нельзя проектировать новое освещение так, будто старой инфраструктуры на объекте никогда не существовало

Существующая линия может включать опоры, кабельные трассы, воздушные линии, шкафы управления и точки подключения. Часть элементов иногда сохраняется, часть требует замены. Задача обследования — определить фактическую структуру системы и понять, какие исходные решения можно учитывать при дальнейшем проектировании.

Таблица 3. Объекты обследования

Одна из распространённых ошибок реконструкции — заменить старые светильники на более мощные, не анализируя фактическое светораспределение и положение существующих опор. Мощность светильника сама по себе не определяет качество освещения. Значение имеет распределение светового потока и геометрия установки. Например, существующая линия создаёт тёмные зоны между опорами. Простое увеличение мощности может повысить яркость непосредственно под светильниками, но не устранить проблему распределения света. Перед модернизацией необходимо понять, почему существующая система работает именно так.

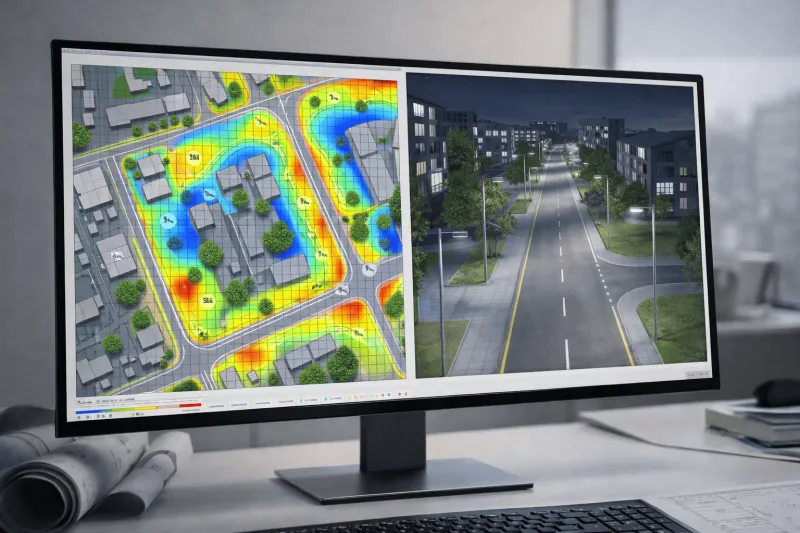

Светотехнический расчёт уличного освещения

Математическая модель: расчёт нужен не для красивой цветной картинки из программы. Его задача — проверить техническое решение до того, как на объект закуплены опоры и светильники

Светотехнический расчёт выполняется для оценки параметров проектируемой системы освещения. В модель вносится геометрия объекта, расположение световых точек и фотометрические характеристики светильников. Для утилитарного наружного освещения классификацию и нормы устанавливает ГОСТ Р 55706-2023. Стандарт применяется к стационарным установкам наружного освещения улично-дорожной сети в населённых пунктах. В зависимости от типа объекта оцениваются нормируемые показатели, относящиеся к конкретной светотехнической задаче.

Таблица 4. Параметры проектирования

При расчёте можно сравнить несколько вариантов. Например, изменить высоту опоры, шаг между световыми точками или выбрать светильник с другой оптической системой. Именно на расчётном этапе значительно дешевле сравнить технические решения. Если опоры уже установлены, кабель проложен и оборудование поставлено, изменение схемы становится строительной и финансовой задачей. Сначала моделируем систему. Потом переносим решение на объект.

Выбор светильников для уличного освещения

Оптика важнее люменов: подбор светильника начинается с оптики и условий задачи, а не с максимального количества люменов в каталоге

При проектировании анализируются фотометрические характеристики оборудования, конструктивное исполнение и условия эксплуатации. Для расчёта используются данные конкретного светового прибора. Если после завершения проекта модель заменяется, необходимо оценить характеристики аналога.

Таблица 5. Характеристики светильника

Например, в проекте заложен один светильник. На этапе закупки появляется предложение заменить его оборудованием другой марки с похожей мощностью и световым потоком. Этого недостаточно для автоматической замены. Два светильника могут иметь близкие значения мощности, но различное распределение света. После замены изменяется результат всей линии. Технический аналог должен сравниваться по параметрам, которые влияют на проектное решение.

Проектирование расположения опор освещения

Геометрия системы: опора определяет физическую геометрию системы освещения. После устройства фундаментов изменить эту геометрию значительно сложнее

Положение опор формируется с учётом светотехнического решения и планировочной структуры территории. Необходимо учитывать дороги, тротуары, парковочные зоны, инженерные сети и элементы благоустройства.

Таблица 6. Факторы влияния на положение опоры

Например, проектная точка опоры попадает в существующую коммуникацию. Простое смещение на несколько метров кажется незначительным строительным решением. Но положение светильника относительно соседних опор меняется. Следовательно, изменяется расчётная геометрия линии. Любое существенное изменение положения световой точки необходимо рассматривать как изменение инженерной системы.

Электротехническая часть проекта уличного освещения

Инфраструктура питания: светотехнический расчёт отвечает на вопрос, как должна работать световая система. Электротехническая часть определяет, как обеспечить её питание и управление

После формирования светотехнической схемы необходимо проработать электрическую инфраструктуру. В состав решения в зависимости от задачи могут входить питающие и распределительные линии, шкафы управления, защитные аппараты и автоматизация.

Таблица 7. Элементы электротехнической части

При проектировании трассы важно учитывать территорию. Подземная линия связана с земляными работами и другими коммуникациями. Воздушная схема имеет собственные конструктивные решения. Например, проект благоустройства уже предусматривает новое покрытие и озеленение. Если кабельная трасса наружного освещения появляется после завершения этого проекта, на строительной площадке могут возникнуть пересечения и повторные земляные работы. Электротехническую инфраструктуру необходимо увязывать с территорией до начала строительства.

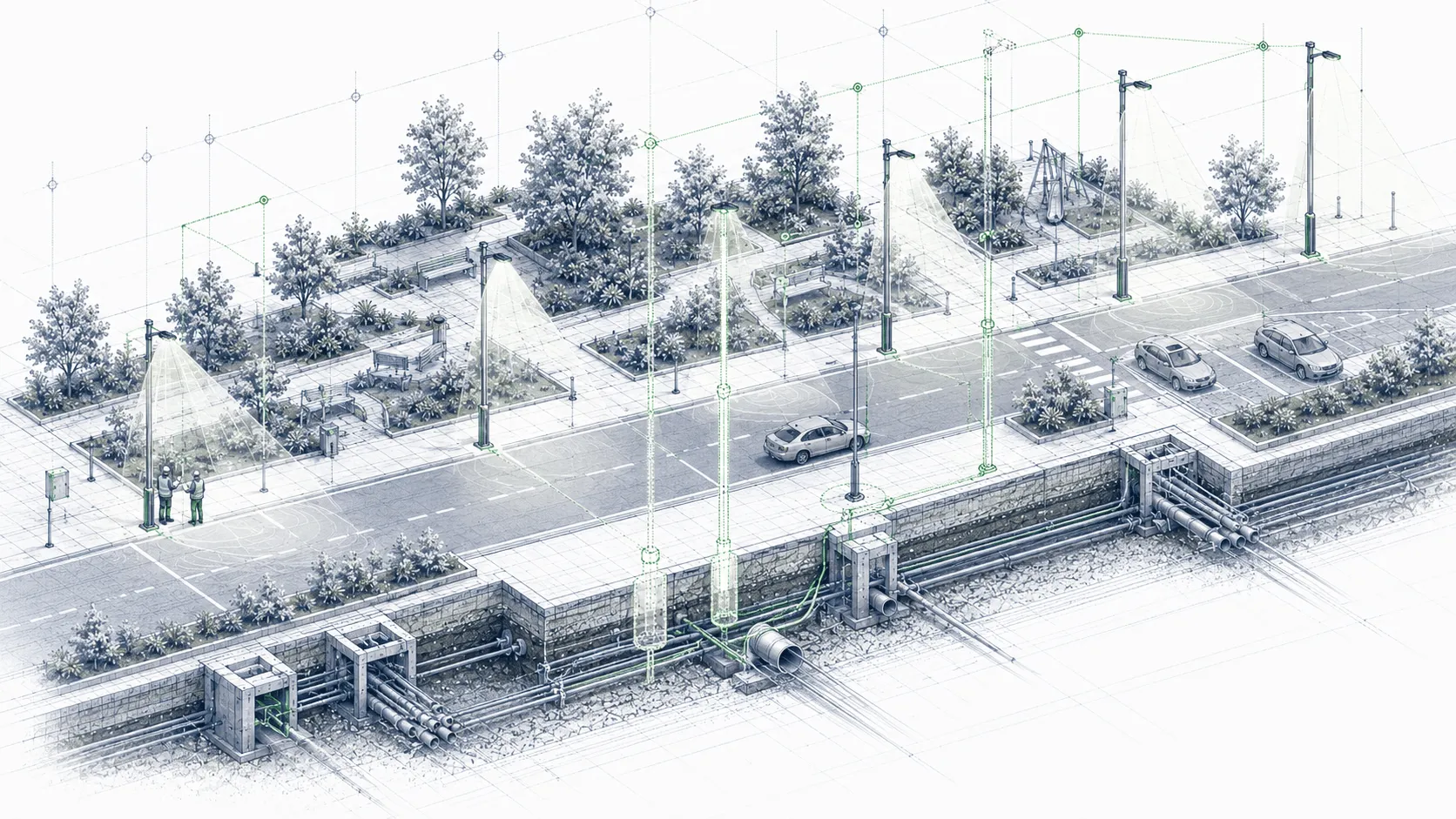

Кабельные трассы и точки подключения

Логистика прокладки: кабель на плане — тонкая линия. На объекте это траншея, земляные работы, пересечения с коммуникациями и десятки метров восстановленной территории

Проектирование кабельной инфраструктуры наружного освещения требует анализа трассы и существующих инженерных сетей. Необходимо определить точки подключения, расположение шкафов управления и маршруты питающих линий.

Таблица 8. Проектирование кабельной инфраструктуры

Особенно сложными являются реконструируемые территории. Проектные данные старых сетей не всегда полностью соответствуют фактической ситуации. Поэтому при наличии риска пересечений необходимо учитывать необходимость уточнения существующей инфраструктуры. Стоимость исправления кабельной трассы на плане несопоставима со стоимостью вскрытия готового благоустройства.

Шкафы управления и автоматизация наружного освещения

Умное управление: современная система освещения должна не только включаться. Необходимо заранее определить, как она будет управляться и обслуживаться

Шкаф управления объединяет осветительные линии и обеспечивает предусмотренную проектом коммутацию. В зависимости от технической задачи могут использоваться автоматические режимы включения, временные алгоритмы и системы удалённого управления.

Таблица 9. Решения для управления

Автоматизация должна проектироваться вместе со светильниками и электрической схемой. Нельзя заложить функцию диммирования на уровне концепции, а позднее выбрать оборудование без совместимого интерфейса управления. Например, планируется снижение мощности освещения в определённые периоды. Для реализации такого сценария необходимо заранее определить способ управления и совместимость компонентов. Функция системы должна быть технически поддержана каждым элементом цепочки.

Проектирование освещения дорог и улиц

Транспортная безопасность: для дорожного освещения особенно важна не локальная яркость под одной опорой, а согласованная работа всей протяжённой линии

ГОСТ Р 55706-2023 устанавливает классификацию и нормы для утилитарного наружного освещения объектов улично-дорожной сети населённых пунктов. При проектировании учитываются характеристики конкретного участка дороги и применимые нормируемые показатели.

Таблица 10. Анализ дорожного участка

Проект может предусматривать одностороннее, двустороннее или иное размещение опор в зависимости от геометрии участка и расчётного решения. Выбирать шаг опор по аналогии с соседней улицей неправильно. Положение каждой световой точки должно формировать общую светотехническую систему дороги.

Проектирование освещения парков и общественных пространств

Комфорт среды: в общественном пространстве свет должен работать вместе с маршрутом человека, архитектурой и благоустройством территории

Парковая территория обычно включает несколько функциональных зон. Главные пешеходные маршруты, второстепенные дорожки, площадки отдыха и входные зоны могут требовать разных решений. Расположение светильников необходимо увязывать с планом благоустройства.

Таблица 11. Зоны общественного пространства

Особое внимание следует уделять растительности. Молодое дерево и сформированная взрослая крона — разные условия для светового оборудования. Опора, установленная непосредственно в зоне будущей густой кроны, через несколько лет может работать совершенно иначе. Проект наружного освещения должен учитывать не только сегодняшний вид территории, но и её эксплуатационную логику.

Технические аналоги и корректировка спецификации

Гибкость решений: гедоступность конкретного светильника не должна автоматически останавливать проект. Но замена оборудования должна выполняться технически, а не по принципу “мощность примерно такая же”

В ходе длительного проекта часть оборудования может изменить срок поставки или стать недоступной. В такой ситуации анализируются возможные аналоги.

Таблица 12. Сравнение аналогов

После замены светового прибора может потребоваться повторная проверка расчётной модели. Это особенно важно, когда заменяется оборудование с другой оптической системой. Подбор аналога — это инженерная проверка совместимости решения, а не поиск похожей карточки в каталоге.

Что входит в проект уличного освещения

Комплектность: полноценный результат проектирования — это комплект технических решений, по которому можно организовать комплектацию и реализацию системы

Точный состав документации определяется исходной задачей, стадией проектирования и условиями договора. Не каждый объект требует абсолютно одинакового комплекта. Например, светотехническая концепция общественной территории и рабочая документация системы наружного освещения — это разные по глубине задачи. Поэтому до начала проектирования необходимо определить, какой результат должен быть получен и для какой следующей стадии он предназначен.

Таблица 13. Разделы проекта

Этапы проектирования уличного освещения

Последовательность: проектирование становится управляемым, когда каждый следующий этап опирается на проверенный результат предыдущего

Мы выстраиваем работу последовательно.

Таблица 14. Этапы проектирования

Например, нельзя рационально проектировать кабельную трассу, если положение опор ещё постоянно изменяется. Так же сложно окончательно формировать спецификацию оборудования до завершения светотехнической проверки. Последовательность проектирования снижает количество внутренних переделок и делает итоговое решение понятнее для реализации.

Типовые ошибки при проектировании уличного освещения

Предотвращение рисков: самая дорогая проектная ошибка — та, которая выглядит незначительной на чертеже и обнаруживается только после начала строительства

Проблемы часто возникают из-за неполных исходных данных и недостаточной связи между светотехнической и электротехнической частями.

Таблица 15. Типичные ошибки

Например, проект освещения и проект благоустройства разрабатываются параллельно. В одном разделе вдоль дорожки размещены опоры, в другом на тех же точках предусмотрена посадка деревьев. Обе части могут быть качественными по отдельности. Но объект получает технический конфликт. Проверка стыков между разделами — одна из ключевых задач инженерного проектирования.

Стоимость проектирования уличного освещения

Прозрачный расчет: стоимость проекта зависит не от количества листов в итоговом PDF, а от масштаба объекта, качества исходных данных и глубины инженерной проработки

Небольшая территория с готовой топографической основой и определённой точкой подключения требует одного объёма работ. Проект протяжённой уличной сети с реконструкцией существующей инфраструктуры, несколькими шкафами управления и сложной территорией — совершенно другой задачи. Открытые коммерческие предложения подтверждают различный подход к ценообразованию. В опубликованном прейскуранте электросетевой организации проектирование сети наружного освещения протяжённостью 1 км было выделено отдельной услугой стоимостью 74 091,67 руб. с НДС; другие компании используют объектовый расчёт или отдельно оценивают эскизное проектирование. Эти значения относятся к конкретным публичным предложениям и не являются единым рыночным тарифом.

Таблица 16. Инженерная подготовка и расчёты

Таблица 17. Проектирование наружного освещения

Таблица 18. Электротехническая часть

Таблица 19. Дополнительная инженерная проработка

Указанные на сайте цены являются ориентировочными и приведены исключительно для ознакомления. Данное предложение не является публичной офертой в соответствии со ст. 435, ст. 437 Гражданского кодекса РФ. Точную стоимость услуги уточняйте у специалиста.

Таблица 20. Факторы, влияющие на стоимость

Правильнее оценивать проект по техническому заданию и исходной документации. Одинаковая протяжённость двух улиц ещё не означает одинаковый объём проектирования.

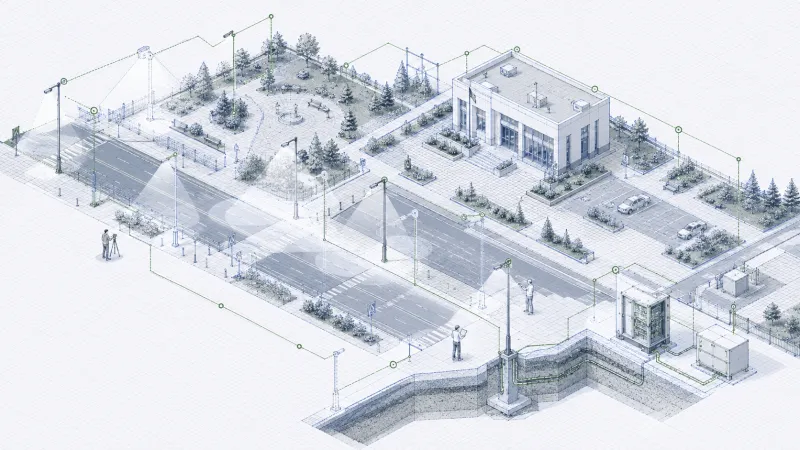

Интеграция проекта освещения с другими разделами объекта

Единая система: уличное освещение проходит через территорию. Поэтому оно почти неизбежно пересекается с другими инженерными и строительными решениями

Проект необходимо проверять совместно с благоустройством, дорожной инфраструктурой и существующими сетями.

Таблица 21. Связь с другими разделами

Именно на этом этапе проект начинает работать как часть объекта. Опора перестаёт быть точкой на плане. Кабель перестаёт быть линией. Светильник перестаёт быть позицией в спецификации. Все элементы связываются с реальной территорией и будущей последовательностью строительства.

Почему проектирование уличного освещения доверяют ИНОВ СЕРВИС

Реализация проекта: мы проектируем не изолированную схему светильников. Мы понимаем, как проект будет комплектоваться, монтироваться и встраиваться в территорию

ИНОВ СЕРВИС работает со светотехническими решениями, опорами освещения, кабельно-проводниковой продукцией, электроснабжением, монтажом наружного освещения и комплексным благоустройством. Поэтому в процессе проектирования можно учитывать вопросы, которые непосредственно влияют на дальнейшую реализацию.

Таблица 22. Сравнение подходов

Особенно важно это для комплексных объектов, где одновременно реализуются наружное освещение, электроснабжение и благоустройство. Чем раньше инженерные разделы начинают разговаривать между собой, тем меньше строительных вопросов появляется непосредственно на площадке. ИНОВ СЕРВИС рассматривает проектирование как инженерную основу дальнейшей реализации, а не как самостоятельное производство комплекта чертежей.

Заказать проектирование уличного освещения

Ваш надежный партнер: для предварительной оценки направьте техническое задание, генеральный план, топографическую основу или имеющийся комплект проектной документации

Для предварительной оценки направьте техническое задание, генеральный план, топографическую основу, план благоустройства или имеющийся комплект проектной документации. При реконструкции полезно приложить сведения о существующих опорах, светильниках и системе электроснабжения, а также фотографии территории. Специалисты ИНОВ СЕРВИС изучат исходные данные, определят необходимую глубину проектной и светотехнической проработки и предложат состав работ по проектированию системы уличного освещения.
