Сборка электрощитового оборудования

Типы электрощитового оборудования

Электрощитовое оборудование классифицируется по функциональному назначению, месту установки, конструктивному исполнению и уровню автоматизации. Квартирные щиты (ЩК) предназначены для приема и распределения электроэнергии в пределах одной квартиры, обычно комплектуются вводным автоматом, счетчиком электроэнергии (если учет организован на квартирном уровне), УЗО или дифференциальными автоматами для защиты от утечек тока, групповыми автоматическими выключателями для отдельных линий, имеют компактные размеры для встроенной или навесной установки. Этажные щиты (ЩЭ) используются для приема электроэнергии от вводно-распределительного устройства здания и распределения по квартирам потребителей, обязательно содержат приборы учета электроэнергии для каждой квартиры, защитные аппараты, могут включать слаботочный отсек для прокладки проводов домофонов, интернета, телевидения.​

Вводно-распределительные устройства (ВРУ) представляют собой главный распределительный пункт здания или сооружения, принимающий электроэнергию от внешней сети и распределяющий ее по этажным, квартирным или групповым щитам, комплектуются мощными вводными автоматами или рубильниками, системой учета электроэнергии, аппаратурой защиты и коммутации, могут включать устройства автоматического включения резерва (АВР) для переключения на резервный источник питания. Главные распределительные щиты (ГРЩ) применяются на промышленных предприятиях, в торговых центрах, офисных зданиях для распределения электроэнергии по силовым и осветительным щитам, обычно выполняются в виде шкафных конструкций значительных размеров, комплектуются сложной аппаратурой управления, защиты и автоматики.​

Щиты автоматического ввода резерва (ЩАП, АВР) обеспечивают бесперебойное электроснабжение критически важных потребителей путем автоматического переключения на резервный источник при пропадании основного питания, широко применяются в медицинских учреждениях, серверных, системах безопасности, на производствах с непрерывным технологическим циклом. Силовые распределительные шкафы (СРШ) предназначены для питания и защиты мощного электрооборудования (станки, насосы, компрессоры, вентиляционные системы), комплектуются силовыми автоматами, контакторами, устройствами плавного пуска, частотными преобразователями. Компания Инов Сервис выполняет сборку электрощитового оборудования всех типов и назначений — от простых квартирных щитов до сложных промышленных распределительных систем с глубокой автоматизацией и диспетчеризацией.

Этапы профессиональной сборки электрощита

Сборка электрощитового оборудования представляет собой последовательный технологический процесс, каждый этап которого критически важен для обеспечения надежности и безопасности. Проектирование и разработка схемы является первым и определяющим этапом, включающим анализ электрических нагрузок объекта с расчетом суммарной и групповой мощности потребителей, разработку принципиальной электрической схемы с указанием всех защитных аппаратов, их номиналов, селективности срабатывания, расчет сечений проводов и кабелей для каждой группы потребителей, выбор типа и размера корпуса щита с учетом количества модулей оборудования и резерва для будущего расширения. На этом этапе наши инженеры учитывают все требования заказчика, нормативные ограничения, особенности объекта и создают оптимальное техническое решение с балансом между надежностью, функциональностью и стоимостью.​

Подбор комплектующих и материалов осуществляется на основании разработанной схемы и включает выбор корпуса щита с необходимой степенью защиты IP и механической прочностью (код IK), автоматических выключателей с правильно подобранными характеристиками срабатывания (типы B, C, D) и номинальными токами, устройств защитного отключения (УЗО) или дифференциальных автоматов с чувствительностью 10 мА для влажных помещений и 30 мА для общих линий, шин нулевого рабочего проводника (N) и защитного заземления (PE), DIN-реек для крепления модульного оборудования, расходных материалов (провода, наконечники, маркировка, зажимы). Компания Инов Сервис работает с проверенными производителями электрооборудования — Schneider Electric, ABB, Legrand, IEK, EKF, что гарантирует качество и долговечность собранных щитов.

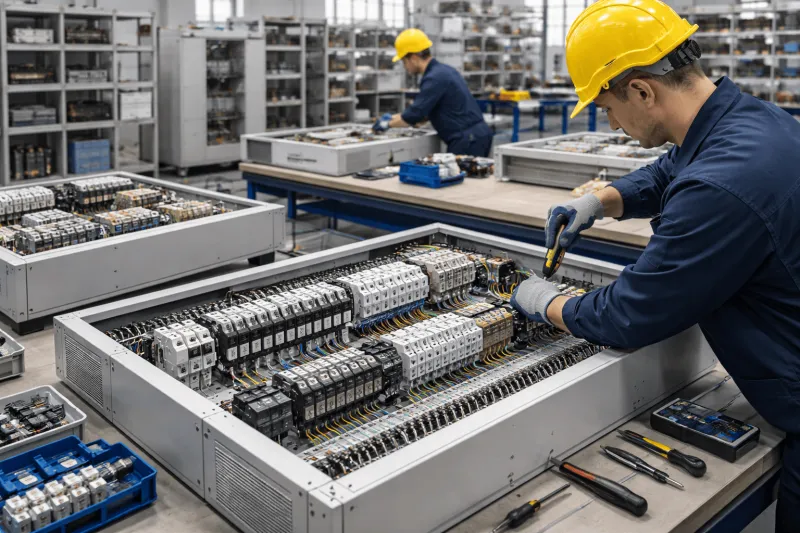

Механическая сборка щита начинается с подготовки корпуса и установки DIN-реек, которые закрепляются саморезами или специальными защелками, обеспечивая жесткую фиксацию для последующего монтажа оборудования. Затем выполняется предварительная раскладка и установка всех коммутационных и защитных аппаратов на рейки согласно разработанной схеме с соблюдением логической группировки и обеспечением удобства обслуживания, монтаж шин нулевого проводника и заземления с использованием изолированных шинодержателей, установка кабельных органайзеров и направляющих для аккуратной прокладки проводов внутри щита. Электрический монтаж включает подключение вводного кабеля к главному автоматическому выключателю с обязательным применением наконечников на многожильных проводах, монтаж межблочных соединений между автоматами, УЗО, счетчиком с использованием проводов правильного сечения и цветовой маркировки, подключение групповых линий потребителей к соответствующим автоматам с тщательной затяжкой всех винтовых соединений, подключение всех нулевых проводников к N-шине и защитных проводников к PE-шине.​

Маркировка и документирование являются обязательными завершающими этапами сборки, включая маркировку всех автоматов с указанием защищаемой группы потребителей (например, "Розетки кухня", "Освещение гостиная", "Стиральная машина"), маркировку проводов и кабелей для облегчения будущего обслуживания и модификации схемы, нанесение предупреждающих знаков и напряжений на внутренние и наружные поверхности щита, составление исполнительной электрической схемы с указанием фактически установленного оборудования и его характеристик. Испытания и проверка перед вводом в эксплуатацию включают визуальный контроль качества всех соединений, правильности подключения фазных, нулевых и защитных проводников, измерение сопротивления изоляции смонтированных линий мегаомметром, проверку срабатывания защитных устройств (УЗО проверяются встроенной кнопкой "Тест"), проверку правильности фазировки и отсутствия короткого замыкания перед подачей напряжения, поэтапное включение групп нагрузки с контролем работоспособности

Таблица 2. Ключевые этапы сборки электрощита

Современные требования к комплектации электрощитов

Современное электрощитовое оборудование должно обеспечивать не только базовые функции распределения и защиты, но и соответствовать актуальным требованиям безопасности, энергоэффективности и удобства эксплуатации. Обязательная установка УЗО или дифференциальных автоматов регламентируется п. 7.1.71 ПУЭ для всех групповых линий, питающих розетки и стационарное оборудование в жилых и общественных зданиях, с номинальным отключающим дифференциальным током не более 30 мА, а для помещений с повышенной опасностью (ванные комнаты, бани, наружные установки) — не более 10 мА. Устройства защиты от импульсных перенапряжений (УЗИП) рекомендуются ГОСТ 32397-2020 для защиты электрооборудования от грозовых и коммутационных перенапряжений, особенно актуальны для объектов с воздушными линиями электропередачи, в районах с высокой грозовой активностью, для защиты дорогостоящего электронного оборудования.​

Реле контроля напряжения защищает электроприборы от недопустимых отклонений напряжения в сети (провалов ниже 170 В и бросков выше 260 В), которые могут вывести из строя холодильники, кондиционеры, электронику, автоматически отключает питание при выходе параметров за допустимые пределы и восстанавливает после нормализации с установленной задержкой. Устройства обнаружения дугового пробоя (УЗДП) представляют собой современное средство защиты от пожаров, вызванных электрической дугой при повреждении изоляции проводов, ослаблении контактов, механических повреждениях проводки, способны обнаружить характерный спектр дугового разряда и отключить поврежденную линию до возникновения возгорания.​

Системы дистанционного мониторинга и управления становятся все более востребованными, особенно в сегменте умных домов и объектов с дистанционным управлением, позволяя контролировать потребление электроэнергии в режиме реального времени, включать и отключать отдельные группы нагрузки удаленно через мобильное приложение, получать оповещения о срабатывании защит, авариях, превышении заданных порог потребления, интегрироваться с системами умного дома для реализации сценариев автоматизации. Модульная конструкция современных щитов с резервом свободного пространства (обычно 20-30% от установленного оборудования) обеспечивает возможность будущего расширения и модернизации системы без необходимости замены всего щита, позволяет добавлять новые линии, устанавливать дополнительные защитные устройства, интегрировать системы автоматизации. Компания Инов Сервис при проектировании электрощитов всегда закладывает разумный резерв и использует современное оборудование с возможностью интеграции систем мониторинга и автоматизации.

Стоимость сборки электрощитового оборудования

Стоимость сборки электрощитового оборудования зависит от сложности проекта, количества защитных групп, применяемого оборудования и дополнительных требований заказчика. Для квартирных щитов на 6-12 модулей (небольшая квартира, минимальный набор защит) стоимость сборки составляет от 900 до 2 000 рублей за работу плюс стоимость комплектующих (корпус, автоматы, УЗО) обычно 5 000-10 000 рублей, итоговая стоимость под ключ — от 6 000 до 12 000 рублей. Для стандартных квартир площадью до 100 м² с полноценной защитой (12-24 модуля, включая вводной автомат, счетчик, общее УЗО, групповые автоматы на освещение и розетки, отдельные линии на мощные приборы) стоимость сборки составляет от 2 000 до 5 000 рублей за работу плюс комплектующие 15 000-30 000 рублей, итого под ключ — от 17 000 до 35 000 рублей.​

Проектирование электрощита является отдельной услугой и составляет от 3 000 до 15 000 рублей для квартирных щитов, от 15 000 до 40 000 рублей для частных домов без автоматизации, от 40 000 до 60 000 рублей для домов с системами умного дома. Дополнительные услуги включают монтаж (установку) собранного щита на объекте — от 2 500 рублей, пусконаладочные работы с проверкой всех защит и настройкой оборудования — от 1 000 рублей, оформление исполнительной документации и паспорта щита — от 2 000 рублей. Компания Инов Сервис предлагает прозрачное ценообразование с детальной сметой всех работ и материалов, возможностью выбора оборудования в разных ценовых сегментах, гибкой системой скидок для комплексных проектов.

Выбирая компанию Инов Сервис для сборки электрощитового оборудования, вы получаете профессионального партнера с глубокой экспертизой и ответственным подходом к каждому проекту. Высокая квалификация специалистов подтверждается наличием высших групп допуска по электробезопасности до и выше 1000 В, регулярным обучением и сертификацией по работе с оборудованием ведущих производителей, многолетним практическим опытом сборки щитов для объектов различного назначения от квартир до промышленных предприятий. Строгое соблюдение нормативных требований ГОСТ 32397-2020, ПУЭ, СП обеспечивается на всех этапах — от проектирования до испытаний и ввода в эксплуатацию, что гарантирует безопасность, надежность и возможность беспроблемного прохождения всех проверок и приемок.

Использование сертифицированного оборудования проверенных производителей (Schneider Electric, ABB, Legrand, Hager, IEK Premium, EKF) обеспечивает долгий срок службы, надежную защиту, удобство эксплуатации, возможность гарантийного обслуживания. Индивидуальный подход к каждому проекту включает детальное обследование объекта, анализ текущих и перспективных нагрузок, разработку оптимальной схемы с учетом пожеланий заказчика и возможности будущего расширения, подбор оборудования с оптимальным соотношением цена-качество-функциональность. Полный цикл работ от проектирования до ввода в эксплуатацию избавляет заказчика от необходимости координировать работу разных исполнителей, обеспечивает единую ответственность за результат, гарантирует соответствие схемы и реализации.

Гарантийное и постгарантийное обслуживание со сроком гарантии на работы от 12 до 36 месяцев в зависимости от объема проекта, бесплатное устранение выявленных недостатков в гарантийный период, техническая поддержка и консультации на протяжении всего срока эксплуатации подтверждает нашу уверенность в качестве выполненных работ. Прозрачное ценообразование без скрытых платежей с детальной сметой на все работы и материалы, возможностью выбора оборудования разных ценовых категорий, фиксацией цены в договоре делает сотрудничество предсказуемым и комфортным. Для заказа сборки электрощитового оборудования или получения консультации обращайтесь по адресу sales@inov-service.ru — наши инженеры проведут обследование объекта, разработают оптимальное техническое решение, предоставят подробное коммерческое предложение и выполнят все работы с гарантией качества и в согласованные сроки.
