Охранно-пожарная сигнализация (ОПС)

О чем Вы узнаете

• Что сегодня правильно понимать под ОПС
• Какими документами регулируется пожарная часть системы
• Из каких элементов состоит современная ОПС
• Как определить границы защиты и что обследовать до проектирования
• Как строятся зоны контроля и почему «один шлейф на этаж» уже не является универсальным решением
• Как пожарная сигнализация взаимодействует с СОУЭ, СКУД и инженерным оборудованием
• Монтаж ОПС: почему хороший проект можно испортить на стройке
• Что должно происходить при пусконаладке и сдаче
• Эксплуатация и модернизация действующей ОПС
• Типичные ошибки при проектировании и монтаже ОПС

Охранно-пожарная сигнализация — один из самых привычных терминов в технических заданиях, сметах и коммерческих предложениях на оснащение зданий. Заказчик пишет «нужно установить ОПС», подрядчик считает извещатели, кабель и приёмно-контрольный прибор, после чего кажется, что объём работ понятен. На практике именно с этой короткой формулировки часто начинаются ошибки.

Охранная сигнализация и система пожарной сигнализации решают разные задачи, работают по разным алгоритмам, по-разному взаимодействуют со смежными инженерными системами и не должны смешиваться в проекте только потому, что оборудование одного производителя позволяет подключить пожарные и охранные извещатели к общей аппаратной платформе.

В действующей нормативной базе пожарной безопасности самостоятельного понятия единой «охранно-пожарной сигнализации» как одного неделимого комплекса фактически недостаточно для описания проектного решения. Для пожарной части используется система пожарной сигнализации — СПС, требования к её проектированию и автоматизации систем противопожарной защиты устанавливает СП 484.1311500.2020. Необходимость оснащения конкретных зданий и помещений СПС или автоматическими установками пожаротушения определяется СП 486.1311500.2020. Охранная сигнализация при этом отвечает уже за выявление несанкционированного проникновения, вскрытия дверей и окон, движения в охраняемых помещениях и передачу соответствующих извещений персоналу или на пульт охраны. Поэтому профессиональное проектирование ОПС начинается не с выбора марки оборудования, а с разделения функций, определения нормативно обязательной пожарной части и построения понятной матрицы взаимодействия всех систем объекта.

Что сегодня правильно понимать под ОПС

Термин ОПС удобен на уровне общего названия комплекса, но при разработке проекта его необходимо раскрывать. Пожарная подсистема должна обнаружить признаки пожара, определить зону возникновения события, сформировать соответствующий сигнал и обеспечить выполнение предусмотренного проектом алгоритма противопожарной автоматики. Охранная подсистема выполняет другую функцию: контролирует двери, окна, помещения, периметральные зоны и другие точки возможного проникновения.

В зависимости от объекта она может передавать тревогу на локальный пост, централизованный пульт охранной организации или взаимодействовать с другими средствами комплексной безопасности.

Это разделение необходимо не только ради терминологической точности. Пожарный сигнал имеет принципиально иной приоритет и последствия. После подтверждения события СПС может инициировать запуск СОУЭ, управление противодымной защитой, изменение режима вентиляции, передачу команд другому инженерному оборудованию и выполнение иных противопожарных сценариев. Федеральный закон №123-ФЗ прямо предусматривает, что системы пожарной сигнализации в зависимости от проектного алгоритма обеспечивают автоматическое обнаружение пожара и формирование управляющих сигналов для систем оповещения, пожаротушения, противодымной защиты и инженерного оборудования.

Охранный датчик открытия двери, напротив, не должен запускать пожарную эвакуацию, останавливать вентиляцию или переводить лифты в пожарный режим. Даже если обе подсистемы построены на оборудовании одного производителя и отображаются на одном автоматизированном рабочем месте, внутри проекта должны существовать разные события, приоритеты, зоны и сценарии реакции.

Таблица 1. Различие охранной и пожарной частей комплекса ОПС

Поэтому формулировка «смонтировать ОПС согласно нормам» для технического задания недостаточна. Заказчику необходимо определить, какие функции относятся к СПС, какие — к охранной сигнализации, что должно передаваться на пожарный пост, что — охране, а также какие команды каждая подсистема вправе выдавать смежному оборудованию.

Какими документами регулируется пожарная часть ОПС в 2026 году

Основой является Федеральный закон №123-ФЗ «Технический регламент о требованиях пожарной безопасности». Статья 91 предусматривает оснащение объектов автоматическими установками пожарной сигнализации и (или) пожаротушения в соответствии с нормативными документами, а также требует бесперебойного электропитания приёмно-контрольных пожарных приборов, приборов управления и средств передачи извещений.

Статья 103 дополнительно устанавливает требования к сохранению работоспособности линий связи в условиях пожара и обеспечению пожарной автоматики бесперебойным электропитанием на период выполнения её функций.

Практическое проектирование строится сразу на нескольких документах. СП 486 отвечает прежде всего на вопрос, где вообще требуется СПС или автоматическое пожаротушение. СП 484 определяет, как построить систему пожарной сигнализации и автоматизацию противопожарной защиты. ГОСТ Р 59638-2021 охватывает проектирование, монтаж, техническое обслуживание, ремонт и методы испытаний работоспособности СПС. Для электрической инфраструктуры в 2026 году необходимо учитывать уже СП 6.13130.2025, который заменил СП 6.13130.2021 с 29 июня 2026 года.

Таблица 2. Основные документы для проектирования пожарной части ОПС

Причём нормативную базу необходимо проверять именно на дату разработки проекта. Например, в СП 484 в 2025 году было внесено изменение №1, уточнившее требования к архитектуре пожарной автоматики, зонам контроля и последствиям единичной неисправности. СП 486 также получил изменение №1 в 2025 году, а в июне 2026 года к нему была выпущена дополнительная поправка. Использование старого шаблонного проекта без проверки актуальной редакции способно привести к тому, что формально знакомая схема уже не соответствует действующим требованиям.

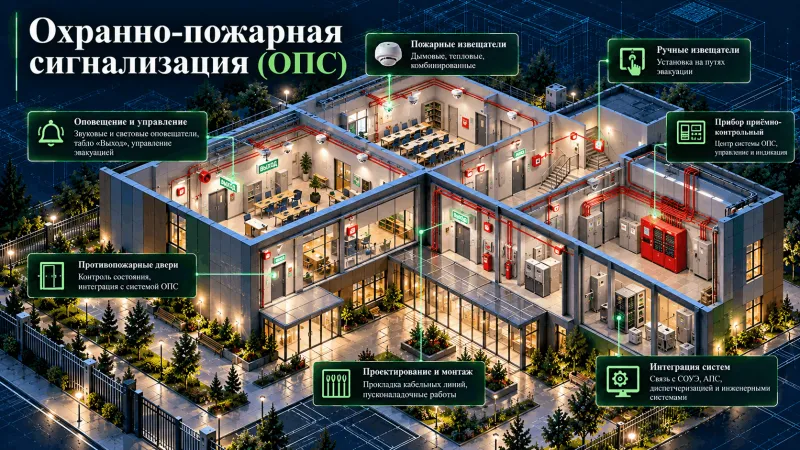

Из каких элементов состоит современная система

Архитектура определяется назначением здания, площадью, пожарными отсеками, количеством помещений, выбранным алгоритмом обнаружения и количеством смежных инженерных систем.

В небольшом административном здании структура может быть сравнительно компактной: пожарные извещатели, ручные извещатели, приёмно-контрольный прибор, источники резервного питания и интерфейсы управления СОУЭ. В больнице, школе, производственном комплексе или многоэтажном общественном здании появляется разветвлённая адресная структура, десятки зон контроля, функциональные модули, отдельные приборы управления и большое количество межсистемных связей.

Таблица 3. Основные элементы комплекса ОПС и их назначение

Выбор оборудования должен происходить после определения архитектуры, а не наоборот. Попытка сначала выбрать «любимую» систему производителя, а затем заставить объект поместиться в ограничения приборов нередко заканчивается нехваткой адресов, сложной схемой расширения или избыточным количеством оборудования. Особенно это критично при модернизации действующих объектов, где часть старой инфраструктуры предполагают сохранить.

Как определить границы защиты и что обследовать до проектирования

Необходимость оборудования конкретного здания, сооружения, помещения или оборудования СПС либо АУП определяется СП 486. После изменения №1 область применения документа прямо охватывает проектирование, реконструкцию, капитальный ремонт, изменение функционального назначения и техническое перевооружение.

Для ряда объектов защите подлежат помещения независимо от площади, однако СП предусматривает и исключения, поэтому правильный объём нельзя определять простым принципом «датчик в каждое помещение».

На действующем объекте до проектирования необходимо сопоставить нормативную необходимость защиты с фактической планировкой. Особенно опасно работать по старой исполнительной схеме без обследования. Кабинет мог превратиться в серверную, одно помещение разделили перегородкой, появились подвесные потолки, новые технологические зоны или СКУД на дверях. Центральный прибор может быть исправен, но не иметь необходимого резерва для модернизации. Кабельная линия физически существует, однако её характеристики или способ прокладки не позволяют использовать её в новом противопожарном решении.

Поэтому при капитальном ремонте разумно рассматривать пожарную автоматику вместе с общей системой безопасности объекта. Это позволяет ещё на стадии исходных данных увидеть взаимодействие СПС с СОУЭ, СКУД, инженерным оборудованием и другими разделами, а не пытаться объединять уже разработанные независимые проекты непосредственно на монтаже.

Таблица 4. Исходные данные перед проектированием ОПС

Чем полнее этот комплект собран до выпуска рабочего проекта, тем меньше вероятность переделок после начала монтажа.

Как строятся зоны контроля и почему «один шлейф на этаж» уже не является универсальным решением

Современная СПС должна не просто сообщить персоналу, что «где-то в здании пожар». Система должна обеспечить локализацию события, сохранение требуемой работоспособности при неисправности и выдачу управляющего сигнала в соответствии с заложенным алгоритмом.

СП 484 использует понятие зоны контроля системы пожарной сигнализации — части объекта, контролируемой извещателями и выделенной для определения места возникновения пожара и дальнейшего запуска необходимых противопожарных действий.

После изменения №1 требования к отказоустойчивости стали ещё более важной частью проектирования. В частности, единичная неисправность линии связи или электропитания не должна приводить к потере связи более чем с установленным количеством автоматических и ручных извещателей либо одновременно выводить из работы больше допустимой зоны контроля. Для пожарной автоматики также установлено, что единичная неисправность не должна лишать пожарный пост возможности контроля и ручного управления системой в предусмотренных случаях.

Поэтому проектировщик должен видеть объект не как набор датчиков, а как систему зон и сценариев. Ошибка в архитектуре может привести к ситуации, когда повреждение одного кабеля одновременно лишит контроля значительную часть здания или отключит сразу несколько критических функций.

Как пожарная сигнализация взаимодействует с СОУЭ, СКУД и инженерным оборудованием

На современном объекте СПС редко работает изолированно. После подтверждения пожарного события необходимо выполнить заранее определённую последовательность действий.

Типовой перечень может включать запуск соответствующей зоны СОУЭ, формирование команд противодымной защите, изменение режима общеобменной вентиляции, управление дверями и другим оборудованием. Конкретная матрица определяется проектом — нельзя автоматически переносить сценарий одного объекта на другой.

Таблица 5. Пример матрицы взаимодействия пожарной сигнализации

Именно поэтому нельзя механически объединять пожарные и антитеррористические сценарии. Например, действие электронных дверей при пожаре и при угрозе вооружённого проникновения может быть принципиально разным. На образовательных объектах эту проблему необходимо рассматривать уже в составе комплексной системы безопасности, чтобы команда одной подсистемы не создавала опасный режим для другой.

Отдельного внимания требует СОУЭ. Пожарная сигнализация не должна рассматриваться как заменитель оповещения. Если объекту требуется соответствующий тип СОУЭ, пожарная автоматика формирует управляющий сигнал, а сама система оповещения и управления эвакуацией должна выполнять собственные требования по зонам, оборудованию, питанию и фактической слышимости.

Монтаж ОПС: почему хороший проект можно испортить на стройке

Даже правильно разработанная схема не гарантирует работоспособности после монтажа. Наиболее уязвимыми местами становятся кабельные линии, соединения, крепление, источники питания, маркировка, фактическое размещение извещателей и отступления монтажников от проекта.

Особенно опасны изменения «по месту»: перенесли извещатель из-за светильника, объединили линии для экономии кабеля, установили другой модуль или проложили противопожарную линию по удобной, но не предусмотренной проектом трассе.

С 29 июня 2026 года при работе с низковольтными электроустановками системы обеспечения пожарной безопасности необходимо учитывать СП 6.13130.2025. Предыдущий СП 6.13130.2021 прекратил действие 29 июня 2026 года. Это особенно важно для проектов, которые были разработаны раньше, но монтаж или корректировка выполняются уже после перехода на новый нормативный документ.

На строительном объекте монтаж необходимо связать с системой строительного контроля. Проверяются не только конечные приборы, но и скрытые трассы, способы крепления, соответствие оборудования спецификациям, маркировка, питание и фактическое выполнение проектных решений.

Что должно происходить при пусконаладке и сдаче

Пусконаладка — это не включение питания и последовательное поднесение тестового аэрозоля к дымовым извещателям. Необходимо проверить всю цепочку от возникновения события до конечного исполнительного действия.

Извещатель должен сформировать корректный сигнал, прибор — правильно определить его состояние и зону, автоматика — запустить только предусмотренные сценарии, а персонал — получить понятную информацию о произошедшем событии.

Таблица 6. Что необходимо проверить перед сдачей системы

Результатом должна стать не только работоспособная система, но и комплект документации, позволяющий её эксплуатировать и обслуживать. Если монтаж отличается от первоначального проекта, изменения должны быть отражены в исполнительной документации. Иначе через несколько лет обслуживающая организация получает схему, которая физически не совпадает с объектом, и поиск неисправности превращается в обследование всей трассы.

Эксплуатация и модернизация действующей ОПС

После ввода система не превращается в статичную часть здания. Меняются помещения, арендаторы, расстановка оборудования, потолки, инженерные сети и режим эксплуатации. Одновременно стареют аккумуляторы, загрязняются извещатели, появляются повреждения линий и снимаются с производства отдельные модели оборудования.

Поэтому техническое обслуживание должно обеспечивать не только формальную отметку в журнале, а сохранение фактической работоспособности системы.

При реконструкции или капитальном ремонте особенно опасно автоматически сохранять старую ОПС. Если здание перепланировано, существующее зонирование может больше не соответствовать реальности. Если прибор практически исчерпал ёмкость, добавление нескольких новых помещений создаёт архитектуру без нормального запаса. Если старые линии не соответствуют новому проектному решению, их сохранение ради уменьшения первоначальной сметы способно привести к более дорогой переделке уже после монтажа.

На объектах образования такая проверка должна быть частью общего технического задания на капитальный ремонт, поскольку пожарная сигнализация зависит от фактической планировки, дверей, систем оповещения, электроснабжения и других инженерных изменений здания.

Типичные ошибки при проектировании и монтаже ОПС

Первая ошибка — воспринимать ОПС как единую систему без разделения пожарных и охранных функций. Из-за этого в проекте появляются неопределённые сигналы, неправильные приоритеты и опасное смешение алгоритмов.

Вторая — начинать с выбора оборудования. Сначала необходимо определить нормативную необходимость защиты, зоны, функции и межсистемные связи, а уже затем выбирать техническую платформу.

Третья ошибка — проектировать по старым планам действующего здания. Даже несколько перепланированных помещений способны изменить расположение извещателей, зоны контроля и алгоритмы.

Четвёртая — сохранять старые кабельные линии без подтверждения их пригодности.

Пятая — считать СОУЭ частью «коробки ОПС» и не проектировать её как самостоятельную систему с собственными требованиями.

Шестая ошибка — не прописывать матрицу взаимодействия. Формулировка «предусмотреть интеграцию с вентиляцией и СКУД» ничего не говорит монтажнику и наладчику о том, какое оборудование, при каком событии и в какой последовательности должно изменить режим.

Седьмая — принимать систему проверкой только извещателей. Без испытания линий, резервного питания и конечных управляющих команд нельзя подтвердить, что противопожарный алгоритм действительно выполняется.

Восьмая ошибка особенно актуальна для 2026 года — продолжать механически применять старые редакции нормативных документов. СП 484 уже действует с изменением №1, СП 486 получил изменение и поправку, а требования к низковольтным электроустановкам противопожарной системы с 29 июня 2026 года регулируются СП 6.13130.2025. Проектировщик и подрядчик должны проверять нормативную базу на дату выполнения конкретной работы, а не ориентироваться на старый шаблон технического задания.

Охранно-пожарная сигнализация на современном объекте — это не просто сеть датчиков, подключённых к одному центральному прибору. За привычной аббревиатурой ОПС необходимо видеть несколько самостоятельных функций.

Пожарная сигнализация должна соответствовать требованиям противопожарного законодательства, своевременно обнаруживать событие, правильно локализовывать его, сохранять требуемую работоспособность при неисправностях и формировать управляющие сигналы для других систем. Охранная часть обеспечивает обнаружение проникновения и взаимодействует уже с контуром физической и технической охраны. Их допускается технически объединять на общей платформе, но нельзя смешивать назначение и алгоритмы.

Правильная работа начинается с обследования и исходных данных. Необходимо определить, какие помещения должны защищаться СПС, что можно сохранить из существующей инфраструктуры, как сформировать зоны контроля, какое оборудование должно получать пожарные команды и что произойдёт при единичной неисправности. После этого разрабатываются проект и спецификация, выполняется монтаж с контролем скрытых работ, проводится полноценная пусконаладка всей логической цепочки, а заказчик получает исполнительную документацию, соответствующую фактической системе.
