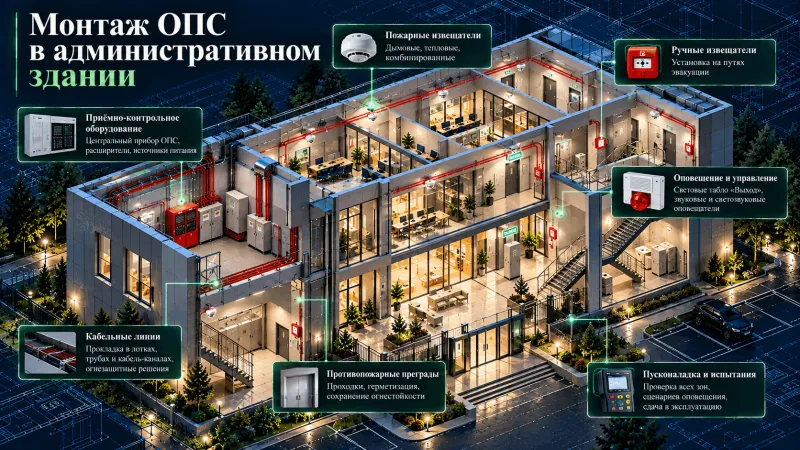

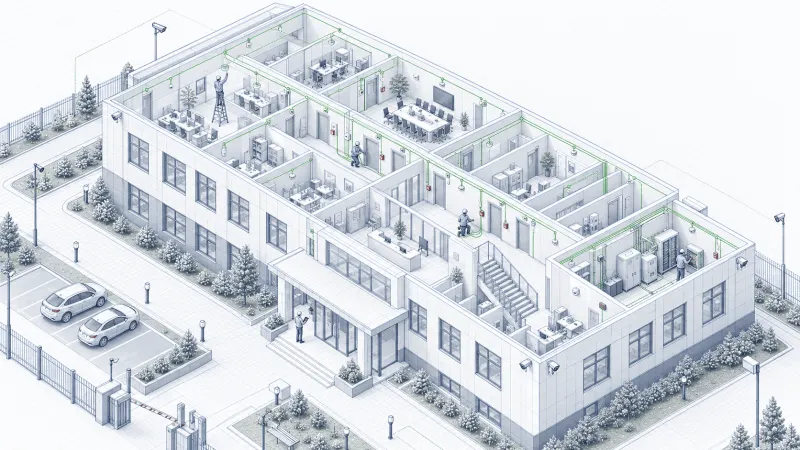

Монтаж ОПС в административном здании

О чем Вы узнаете

• С чего начинается монтаж ОПС в административном здании
• Обследование объекта и подготовка технического решения
• Как выбрать архитектуру и оборудование ОПС
• Монтаж извещателей и кабельных линий
• Интеграция ОПС с СОУЭ, СКУД и инженерными системами
• Пусконаладка и комплексные испытания
• Документы после монтажа и передача системы в эксплуатацию
• Типичные ошибки при монтаже ОПС
• От чего зависят стоимость и сроки работ

Монтаж охранно-пожарной сигнализации в административном здании начинается не с установки извещателей и не с прокладки кабеля. Сначала необходимо понять сам объект: как устроено здание, какие помещения находятся внутри, как ими пользуются сотрудники и посетители, какие инженерные системы уже работают и что должно произойти после получения сигнала «Пожар», «Тревога» или «Неисправность».

Это принципиальный момент. Два административных здания одинаковой площади могут потребовать совершенно разных решений. В одном — несколько этажей обычных кабинетов и один пост охраны. В другом на тех же квадратных метрах находятся архив, серверная, актовый зал, переговорные с трансформируемыми перегородками, помещения арендаторов, электрощитовая, несколько входных групп и зоны ограниченного доступа. Количество оборудования, кабельных линий и алгоритмов работы во втором случае будет существенно больше.

ОПС также нельзя воспринимать как набор датчиков, подключенных к одному прибору. Пожарная часть системы должна обнаружить признаки возгорания, определить место события и сформировать предусмотренные проектом сигналы. Охранная часть решает другую задачу: контролирует двери, окна, отдельные помещения и зоны, фиксирует проникновение и учитывает режим постановки под охрану. Эти функции могут работать на общей технической платформе, но логика их работы различается.

В административных зданиях особенно важна связь ОПС с другими системами. Пожарный сигнал может запускать оповещение, передавать команды системе контроля доступа, вентиляции, противодымной защите, диспетчеризации и другому оборудованию. Поэтому качество монтажа определяется не только тем, правильно ли установлены извещатели. Важно, чтобы вся цепочка — от обнаружения события до выполнения заданного сценария — работала без ошибок.

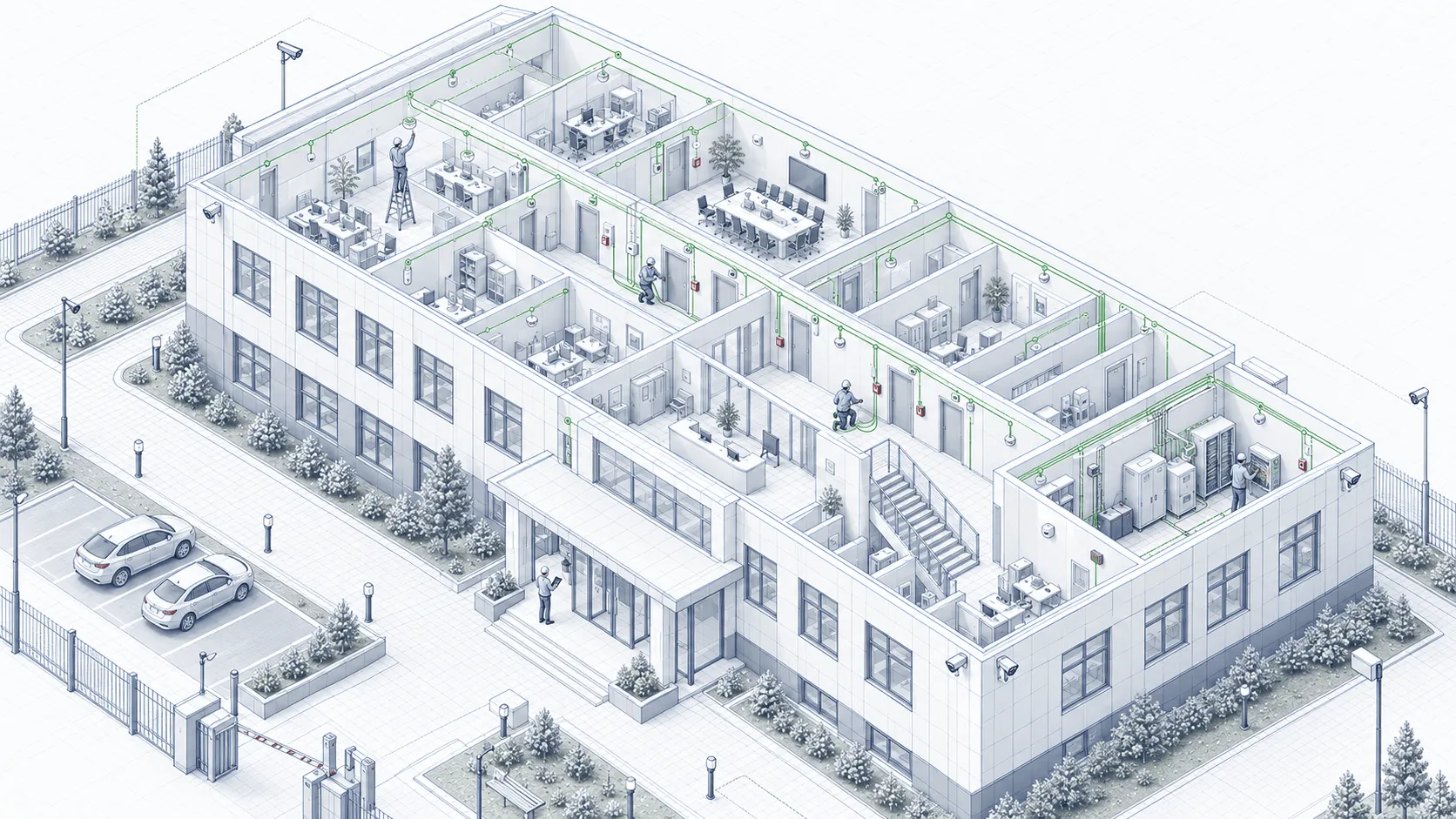

С чего начинается монтаж ОПС в административном здании

Монтаж охранно-пожарной сигнализации в административном здании начинается не с установки извещателей и не с прокладки кабеля. Сначала необходимо понять сам объект.

Это принципиальный момент. Два административных здания одинаковой площади могут потребовать совершенно разных решений. В одном — несколько этажей обычных кабинетов и один пост охраны. В другом на тех же квадратных метрах находятся архив, серверная, актовый зал, переговорные с трансформируемыми перегородками, помещения арендаторов, электрощитовая, несколько входных групп и зоны ограниченного доступа. Количество оборудования, кабельных линий и алгоритмов работы во втором случае будет существенно больше.

ОПС также нельзя воспринимать как набор датчиков, подключенных к одному прибору. Пожарная часть системы должна обнаружить признаки возгорания, определить место события и сформировать предусмотренные проектом сигналы. Охранная часть решает другую задачу: контролирует двери, окна, отдельные помещения и зоны, фиксирует проникновение и учитывает режим постановки под охрану. Эти функции могут работать на общей технической платформе, но логика их работы различается.

В административных зданиях особенно важна связь ОПС с другими системами. Пожарный сигнал может запускать оповещение, передавать команды системе контроля доступа, вентиляции, противодымной защите, диспетчеризации и другому оборудованию. Поэтому качество монтажа определяется не только тем, правильно ли установлены извещатели. Важно, чтобы вся цепочка — от обнаружения события до выполнения заданного сценария — работала без ошибок.

Обследование объекта и подготовка технического решения

Даже если у заказчика есть поэтажные планы, проектировщику и монтажной организации необходимо увидеть фактическое состояние объекта.

Особенно это касается действующих зданий. Планировка могла измениться, часть помещений — получить другое назначение, над подвесным потолком могли появиться новые инженерные коммуникации, а существующие кабельные трассы — оказаться заполненными или недоступными.

На обследовании оценивают не только стены и потолки. Инженеру важно понять, где расположен пост охраны, какие помещения работают круглосуточно, где находятся эвакуационные выходы, как устроен доступ между этажами, можно ли прокладывать новые линии по существующим трассам и в какие часы допустимо выполнять шумные работы. Если на объекте уже действует старая сигнализация, отдельно проверяют ее оборудование, линии, питание, аккумуляторы, журнал неисправностей и возможность дальнейшего расширения.

Предположим, в старом плане помещение обозначено как обычный кабинет. Фактически там уже стоит серверная стойка, несколько ИБП и работает отдельная система кондиционирования. Если проектировать защиту только по старой экспликации, можно не учесть ни особенности воздушных потоков, ни запотолочное пространство, ни фактическую пожарную нагрузку. Такие несоответствия лучше обнаружить до начала монтажа, а не после установки оборудования.

По результатам обследования формируется проект, рабочая документация или техническое решение в зависимости от характера объекта и выполняемых работ. В документации определяются тип системы, границы зон, расположение извещателей и приборов, кабельные трассы, питание, резервирование и алгоритмы взаимодействия со смежными системами.

В присланном для анализа материале в качестве нормативной базы указаны ФЗ № 123, СП 484.1311500, СП 3.13130, СП 6.13130, СП 1.13130 и СП 7.13130. Перед публикацией статьи и тем более перед проектированием конкретного объекта необходимо проверять действующие редакции документов и применимость требований именно к рассматриваемому зданию.

Как выбрать архитектуру и оборудование ОПС

Один из ключевых вопросов — насколько точно система должна определять место события.

В неадресной системе приемно-контрольный прибор обычно показывает срабатывание шлейфа или зоны. Если в нее включено несколько помещений, дежурному приходится дополнительно выяснять, где именно произошло событие. Для небольших объектов с простой планировкой такой подход может быть достаточным.

В адресной системе каждое устройство получает собственный адрес. При корректной настройке оператор видит не просто «пожар на третьем этаже», а конкретное устройство и связанное с ним помещение. Для многоэтажного административного здания, большого числа кабинетов, нескольких арендаторов или сложной инженерной инфраструктуры такая локализация значительно упрощает эксплуатацию и поиск неисправностей.

Однако выбор архитектуры нельзя сводить к формуле «адресная всегда лучше». Необходимо учитывать размеры объекта, количество устройств, требования проекта, возможности расширения и дальнейшее обслуживание. Система с огромным запасом функций на маленьком объекте может оказаться неоправданно дорогой и сложной. Но и оборудование, выбранное строго под сегодняшнее количество датчиков без какого-либо резерва, создаст проблемы при первой перепланировке.

Отдельно выбирают типы извещателей. В обычных административных помещениях часто применяются дымовые пожарные извещатели, однако кухня, пыльное техническое помещение, серверная или помещение с интенсивными воздушными потоками требуют отдельной оценки. Ручные пожарные извещатели должны оставаться заметными и доступными, а не оказываться после сдачи объекта за шкафом, стойкой ресепшен или декоративной панелью.

Охранная часть строится по другой логике. Магнитоконтактные извещатели позволяют контролировать открывание дверей и окон, объемные — перемещение внутри помещения, датчики разрушения стекла — остекленные конструкции. При этом важно учитывать реальную эксплуатацию. Объемный датчик, направленный на движущиеся жалюзи или участок, где после постановки помещения под охрану остается сотрудник, быстро превращается в источник ложных тревог.

Хорошая архитектура системы учитывает не только момент сдачи объекта, но и последующее обслуживание. Если неисправность одного устройства можно локализовать за несколько минут, эксплуатация существенно проще. Если для поиска проблемы приходится последовательно проверять целый этаж, первоначальная экономия на архитектуре быстро теряет смысл.

Монтаж извещателей и кабельных линий

На объекте монтаж начинается с подготовки трасс и установки оборудования в соответствии с проектной документацией.

При этом наиболее заметная часть системы — извещатели на потолке — далеко не всегда является самой трудоемкой. Значительный объем работ приходится на кабельные линии, проходы между помещениями и этажами, крепления, коробки, шкафы, модули и подключения.

Расположение пожарных извещателей нельзя выбирать только по принципу визуальной симметрии. На их работу влияют высота помещения, балки, подвесные конструкции, вентиляционные решетки, оборудование и другие элементы, способные воздействовать на движение дыма или тепла. Именно поэтому две комнаты одинаковой площади могут иметь различную схему размещения устройств.

Еще сложнее ситуация с подвесными потолками. Над ними часто проходят кабели, воздуховоды и другие коммуникации. Иногда пространство над потолком требует отдельного анализа с точки зрения пожарной защиты. Кроме того, любое установленное там оборудование должно оставаться доступным для обслуживания. Модуль, спрятанный над несъемной конструкцией, может не мешать при сдаче объекта, но превратит обычную диагностику через год в отдельную строительную операцию.

Кабельную трассу необходимо оценивать до начала прокладки. Нужно учитывать пересечения с силовыми сетями, вентиляцией, трубопроводами, существующими лотками и противопожарными преградами. Возможность использовать уже имеющийся лоток определяется не его наличием как таковым, а фактическим заполнением, условиями разделения цепей и допустимым способом крепления.

Особое внимание требуют проходы через стены и перекрытия. После прокладки кабеля нельзя оставлять отверстие в противопожарной преграде открытым или заполнять его случайным материалом. Характеристики преграды после выполнения проходки должны быть восстановлены в соответствии с применимым проектным решением.

Маркировка — еще одна деталь, на которой нередко пытаются сэкономить время. Пока монтаж выполняет одна бригада, кажется, что назначение каждого кабеля и так понятно. Через два года на объект приезжает другой инженер и видит десятки одинаковых линий. Правильная маркировка на обоих концах, соответствующая исполнительной документации, позволяет определить нужный кабель без многочасовой прозвонки.

Если работы выполняются в действующем административном здании, появляется дополнительная сложность: объект нельзя просто «выключить» на несколько недель. Монтаж приходится делить на участки, согласовывать отключения, работать вечером или в выходные. При модернизации действующей системы особенно важно не оставлять этаж или функциональную зону без предусмотренного контроля только потому, что старую линию уже отключили, а новую еще не ввели в работу.

Интеграция ОПС с СОУЭ, СКУД и инженерными системами

Самая серьезная ошибка — считать работу завершенной, когда каждый отдельный прибор включился и перестал показывать неисправность. В административном здании важнее проверить, что происходит после реального события.

Представим дверь в служебную часть офиса. В обычное время она закрыта электромагнитным замком и открывается сотрудником по карте СКУД. Такой режим удобен ежедневно. Но при пожаре эта же дверь не должна стать препятствием на пути эвакуации, если проектом предусмотрена ее разблокировка. Значит, сигнал от пожарной автоматики должен корректно попасть в СКУД, а исполнительное устройство — действительно изменить состояние двери.

То же относится к системе оповещения. Недостаточно увидеть, что управляющий модуль выдал сигнал. Необходимо проверить, запустилась ли нужная зона СОУЭ и соответствует ли реакция предусмотренному алгоритму. Аналогично проверяют взаимодействие с вентиляцией, противодымной защитой, диспетчеризацией, лифтами и другим оборудованием, если оно входит в проектный сценарий.

Здесь особенно опасны «бумажные» проверки. На схеме линия нарисована, в программе команда настроена, реле щелкает — формально все выглядит исправным. Но фактическая вентиляционная установка может не отработать команду из-за ошибки на другой стороне интерфейса. Поэтому комплексные испытания проводят по всей цепочке, а при необходимости — совместно со специалистами, отвечающими за смежную систему.

Пусконаладка и комплексные испытания

После окончания монтажных работ система еще не готова к эксплуатации. Сначала проверяются линии, соединения, полярность, адресация устройств, питание и отсутствие повреждений.

Затем загружается и проверяется конфигурация: названия помещений, зоны, сценарии, уровни доступа и взаимодействие со смежными системами.

Здесь есть важный практический нюанс. Сообщение вида «Извещатель 147» мало помогает сотруднику охраны. Гораздо полезнее получить понятную информацию: «3 этаж, архив, дымовой извещатель у входа». Корректные названия устройств и помещений кажутся мелочью только до первого реального события.

Каждый извещатель необходимо проверять способом, позволяющим подтвердить его фактическую работу, а не только наличие связи с прибором. Если устройство отображается в системе, это еще не означает, что оно корректно обнаруживает контролируемый фактор. Аналогично для охранных датчиков проверяется реальная зона контроля: открывание двери, проход через помещение, другие предусмотренные действия.

Отдельный блок испытаний связан с неисправностями. Необходимо убедиться, что система распознает повреждения линий, отключение основного питания и другие предусмотренные состояния, правильно отображает их и передает информацию ответственному персоналу. Проверяют также переход на резервное питание и дальнейшее восстановление нормального режима.

Один из наиболее неприятных дефектов — ошибка адресации. Сам извещатель исправен, прибор его видит, но в программной конфигурации ему присвоено неправильное помещение. В результате датчик срабатывает в серверной, а охрана получает сообщение о пожаре в переговорной. Обнаружить такую ошибку можно только при последовательной проверке устройств непосредственно на объекте.

Поэтому полноценная пусконаладка — это не один тестовый сигнал. Это серия проверок, во время которых подтверждается вся логика системы: обнаружение события, его отображение, передача команд, реакция смежного оборудования и возврат комплекса в штатное состояние.

Документы после монтажа и передача системы в эксплуатацию

После завершения работ заказчик должен получить не только физически установленное оборудование. Исполнительная документация нужна для обслуживания, ремонта, поиска неисправностей и будущей модернизации.

Если фактическая трасса проходит в одном месте, а на схеме нарисована в другом, ценность такой документации практически нулевая.

В рабочие материалы вносят изменения, которые появились во время монтажа. Фактические адреса устройств, кабельные линии, оборудование и точки подключения должны совпадать с тем, что существует на объекте. Отдельно оформляются предусмотренные документы по выполненным и скрытым работам, настройке и испытаниям оборудования.

Для эксплуатации особенно полезна понятная таблица адресов и зон. Человек, который будет обслуживать ОПС спустя несколько лет, не должен восстанавливать логику системы по памяти монтажной бригады. То же относится к резервной копии конфигурации: при неисправности прибора или модернизации наличие актуального файла существенно сокращает время восстановления.

Документация не заменяет испытания. Толстая папка с актами не делает систему исправной, если часть устройств отключена, двери не реагируют на пожарный сценарий или схемы уже не соответствуют новой планировке. Документы и фактическое состояние системы должны совпадать.

Типичные ошибки при монтаже ОПС

Первая группа ошибок появляется еще до монтажа — когда работы начинают по старым планам без обследования объекта.

Монтажная бригада приезжает и обнаруживает, что вместо кабинета уже устроена серверная, запроектированную трассу перекрыл воздуховод, а место для шкафа автоматики занято другим оборудованием. В результате решения приходится менять непосредственно во время работ.

Вторая характерная проблема — желание максимально сократить стоимость за счет архитектуры и резервов. Система проектируется ровно под текущее количество устройств. После небольшой перепланировки выясняется, что добавить еще несколько зон без серьезного изменения оборудования невозможно.

Третья ошибка связана с доступностью. Модуль или соединительная коробка спрятаны над потолком так, что добраться до них можно только после демонтажа отделки. В момент сдачи это практически незаметно. При первой неисправности заказчик получает совершенно лишние расходы.

Четвертая проблема — формальная пусконаладка. Прибор включили, устройства видны, несколько датчиков проверили — объект считают готовым. При комплексных испытаниях позже оказывается, что одна дверь не разблокируется, вентиляция не получила команду, а два помещения перепутаны в адресах.

От чего зависят стоимость и сроки работ

Площадь административного здания дает только очень приблизительное представление об объеме монтажа.

Гораздо больше на стоимость влияют количество отдельных помещений и этажей, протяженность трасс, состояние существующих линий, сложность потолков, количество проходок, необходимость интеграции и режим эксплуатации здания.

Офис площадью 2000 м² с открытой планировкой и подготовленными лотками может оказаться проще в монтаже, чем объект площадью 1200 м² с десятками кабинетов, дорогой отделкой и работами только в ночное время. Поэтому корректную смету составляют после анализа исходных данных и обследования.

При модернизации к этому добавляется состояние старой инфраструктуры. Существующий кабель нельзя автоматически считать пригодным только потому, что он уже проложен. Необходимо оценить его характеристики, трассу, состояние соединений и соответствие новой системе. Иногда сохранение старой линии действительно снижает расходы. Иногда попытка ее оставить создает больше проблем, чем прокладка новой.

Стоимость также зависит от объема пусконаладочных работ и интеграции. Чем больше систем взаимодействуют между собой, тем больше времени занимает не только подключение, но и комплексная проверка. Здесь экономия за счет сокращения испытаний особенно опасна: дефект может проявиться не сразу, а уже после сдачи объекта.

Монтаж ОПС в административном здании — это не установка набора извещателей по готовой схеме. Надежность системы определяется тем, насколько точно обследован объект, правильно выбрана архитектура, продуманы кабельные трассы, учтено взаимодействие со смежными инженерными системами и проведены полноценные испытания после монтажа.

Особенно важно учитывать фактическое состояние здания. Планировка, назначение помещений, существующие линии, СКУД, СОУЭ, вентиляция, режим работы сотрудников и возможность дальнейшего расширения системы напрямую влияют на техническое решение. Ошибки, допущенные на этих этапах, обычно проявляются уже после сдачи объекта — когда требуется найти неисправность, изменить конфигурацию или проверить работу системы при реальном событии.

Поэтому ОПС стоит рассматривать как часть общей инженерной инфраструктуры здания. Хорошо выполненная система должна не только своевременно обнаружить событие, но и точно показать его место, выполнить предусмотренный алгоритм, передать необходимые команды и оставаться понятной для специалистов, которые будут обслуживать ее через несколько лет.
