Там, где автовышка не проедет или обойдётся слишком дорого, складывающаяся опора решает проблему обслуживания раз и навсегда: один механизм — и светильник на высоте 12 метров опускается прямо к вашим ногам
Обслуживание наружного освещения — замена ламп, чистка рассеивателей, ремонт драйверов, проверка контактных соединений — неизбежная часть эксплуатации любой системы. На стандартных опорах высотой 8–12 метров каждая такая операция требует привлечения автогидроподъёмника (автовышки), стоимость одного выезда которого составляет от 5 000 до 15 000 рублей в зависимости от региона. При парке в 100 опор и двух плановых обслуживаниях в год расходы только на спецтехнику достигают 1–3 миллионов рублей ежегодно — и это без учёта стоимости самих работ, перекрытия движения и простоя бригад в ожидании подъёмника.
Но существуют объекты, где автовышка физически не может работать: узкие улицы исторических центров, мосты и путепроводы без возможности перекрытия полос, разделительные полосы скоростных магистралей, территории с ограниченной высотой подъезда, горные серпантины, набережные с узкими парапетами. Складывающиеся опоры освещения были созданы именно для таких условий — их конструкция позволяет опустить верхнюю часть ствола со светильником на безопасную высоту без использования спецтехники, выполнить все необходимые работы и вернуть опору в рабочее положение.
Показательный пример — реконструкция освещения Крымского моста в Москве, где применение складывающихся опор позволило полностью исключить перекрытие полос движения при плановом обслуживании. По оценкам эксплуатирующей организации, экономия на спецтехнике и организации дорожного движения составила более 40% от годового бюджета на обслуживание системы освещения.
Особенности конструкции складывающейся опоры

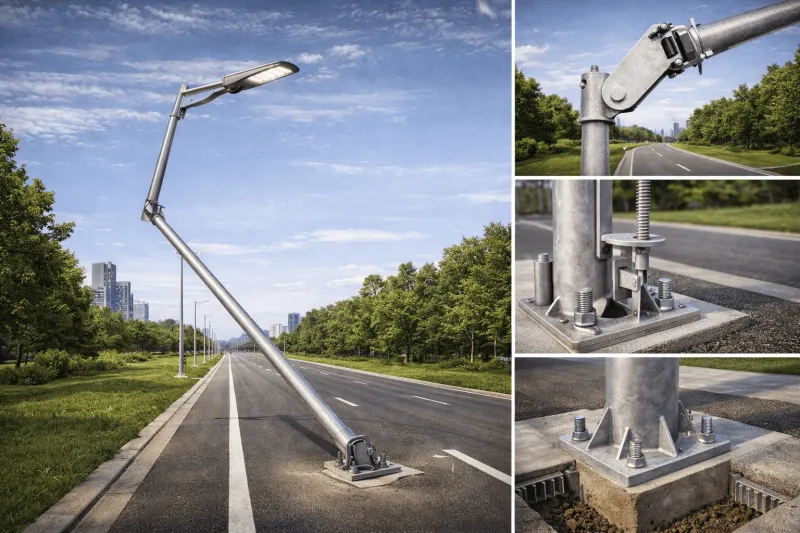

Секрет складывающейся опоры — в узле сочленения: именно этот механизм делает конструкцию уникальной, позволяя опускать ствол без потери жёсткости в рабочем положении
Складывающаяся опора конструктивно состоит из двух основных частей: неподвижного основания (цокольной части) и подвижного ствола, соединённых между собой шарнирным узлом. В рабочем положении ствол зафиксирован вертикально и по прочностным характеристикам ничем не уступает стационарной опоре — фиксирующий механизм воспринимает все нагрузки: ветровые, весовые, динамические. Для обслуживания фиксатор разблокируется, и ствол плавно опускается вокруг шарнирной оси до положения, при котором светильник оказывается на высоте 1,0–1,5 метра от земли.
Ключевой элемент конструкции — механизм опускания и подъёма. В зависимости от грузоподъёмности и высоты опоры применяются три типа механизмов: ручная лебёдка с тросовой системой (для опор высотой до 8 м и массой верхней части до 60 кг), механическая лебёдка с редуктором (для опор 8–12 м и массой до 120 кг) и гидравлический привод (для высотных опор от 12 м и массой свыше 120 кг). Трос проходит внутри ствола, что исключает его повреждение и воздействие атмосферных факторов. Фиксация в вертикальном положении обеспечивается болтовым зажимом, клиновым замком или гидравлическим стопором — в зависимости от конструкции. Каждый из этих механизмов рассчитан на не менее 10 000 циклов опускания-подъёма, что при двух обслуживаниях в год обеспечивает ресурс свыше 5 000 лет — практически неограниченный.
Отдельного внимания заслуживает кабельная петля — запас кабеля внутри ствола, который позволяет опустить верхнюю часть без отключения или повреждения проводки. Длина петли рассчитывается на этапе проектирования и составляет, как правило, 1,5–2,0 метра. Кабель укладывается свободной спиралью, исключающей перегиб и перетирание при циклических складываниях.
Виды складывающихся опор освещения
Три конструктивных типа складывающихся опор — три подхода к решению одной задачи: от компактных парковых до мощных магистральных, каждый оптимизирован под свои условия эксплуатации
Складывающиеся опоры классифицируются по механизму складывания, высоте и области применения. Понимание различий между типами позволяет подобрать конструкцию, точно соответствующую условиям эксплуатации — от тихой парковой аллеи до скоростной магистрали с интенсивным движением.
Опоры с боковым складыванием — наиболее распространённый тип. Шарнирный узел расположен в основании ствола, и вся конструкция опускается в сторону, подобно шлагбауму. Для опускания и подъёма используется ручная или механическая лебёдка с тросом. Этот тип оптимален для опор высотой 6–12 метров и применяется на разделительных полосах дорог, мостах, эстакадах и в зонах с ограниченным подъездом. Радиус опускания равен высоте ствола, что необходимо учитывать при проектировании — перед опорой должно быть свободное пространство соответствующей длины.
Опоры с телескопическим механизмом — ствол состоит из нескольких секций, вложенных друг в друга, и опускается вертикально вниз, подобно подзорной трубе. Преимущество — минимальная площадь обслуживания: не требуется свободное пространство для горизонтального опускания. Такие опоры идеальны для узких улиц, тротуаров и набережных. Однако телескопическая конструкция сложнее в изготовлении и дороже.
Опоры с шарнирно-рычажным механизмом — промежуточный вариант, в котором ствол складывается не от основания, а на определённой высоте (обычно 1,5–2,5 м от земли). Верхняя часть опускается по дуге, при этом нижняя секция остаётся неподвижной. Этот тип обеспечивает компромисс между простотой конструкции и минимальным радиусом обслуживания.
Таблица 1. Типы складывающихся опор освещения
| Тип складывания | Высота опоры | Механизм подъёма | Радиус обслуживания | Оптимальное применение |
| Боковое | 6–12 м | Лебёдка (ручная/механическая) | Равен высоте ствола | Мосты, разделительные полосы, магистрали |
| Телескопическое | 6–10 м | Гидравлический / лебёдка | Минимальный (в пределах основания) | Узкие улицы, тротуары, набережные |
| Шарнирно-рычажное | 8–15 м | Лебёдка с редуктором / гидравлика | Средний (половина верхней секции) | Парки, скверы, городские улицы |
В проекте освещения набережной Казанки в Казани были применены телескопические складывающиеся опоры высотой 8 метров — их выбрали именно потому, что ширина парапета не позволяла использовать конструкции с боковым складыванием, а автовышка не могла работать на узком пешеходном участке.
Разновидности и маркировка складывающихся опор
Маркировка складывающейся опоры содержит всю необходимую информацию: тип, высоту, нагрузку и конструктивное исполнение — достаточно знать систему обозначений
Маркировка складывающихся опор строится по тому же принципу, что и обычных, с добавлением указания на механизм складывания. Основные серии, представленные на российском рынке: ОС — опора складывающаяся, ОГСкл — опора гранёная складывающаяся, ОККСкл — опора круглоконическая складывающаяся. Цифровая часть маркировки указывает на высоту и допустимую нагрузку.
Например, ОГСкл-0,4-9 расшифровывается как: опора гранёная складывающаяся, нагрузка 400 кг, высота 9 метров. А ОККСкл-10-ГЦ означает: опора круглоконическая складывающаяся, высота 10 метров, горячее цинкование. Некоторые производители дополнительно указывают тип механизма: Л — лебёдочный, Г — гидравлический.
Таблица 2. Расшифровка маркировки складывающихся опор освещения
| Маркировка | Расшифровка | Форма | Высота | Механизм |
| ОГСкл-0,4-8 | Опора гранёная складывающаяся [web:429][web:414] | Гранёная | 8 м | Лебёдочный |
| ОГСкл-0,7-10 | Опора гранёная складывающаяся | Гранёная | 10 м | Лебёдочный/гидравл. |
| ОККСкл-9 | Опора круглоконическая складывающаяся | Круглоконическая | 9 м | Лебёдочный |
| ОС-12-Г | Опора складывающаяся гидравлическая | Круглая | 12 м | Гидравлический |
При заказе важно уточнять у поставщика не только маркировку, но и комплектацию механизма: тип лебёдки, длину троса, наличие запасного фиксатора и ремонтного комплекта уплотнений для гидравлических моделей.
Монтаж складывающихся опор освещения
Монтаж складывающейся опоры сложнее, чем стационарной, — но именно качество установки определяет, будет ли механизм работать безотказно тысячи циклов или заклинит после первого сезона!
Установка складывающейся опоры требует повышенной точности по сравнению со стационарными конструкциями. Фундамент должен обеспечивать строго горизонтальную посадочную плоскость фланца — отклонение более 0,5 градуса приводит к перекосу шарнирного узла, неравномерному износу втулок и затруднению складывания. Закладная часть фундамента устанавливается с контролем по нивелиру, а анкерные болты выставляются по кондуктору — шаблону, точно повторяющему расположение отверстий во фланце.
После установки цокольной части и монтажа шарнирного узла производится пробное складывание без нагрузки — ствол опускается и поднимается не менее трёх раз для проверки плавности хода, отсутствия заеданий и корректной работы фиксатора. Затем устанавливаются светильники, прокладывается кабельная петля и выполняется контрольное складывание с полной нагрузкой. Усилие на рукоятке лебёдки при подъёме не должно превышать 20 кг для ручных моделей — если оно больше, это сигнализирует о перекосе или дефекте шарнира. Все результаты фиксируются в акте пусконаладочных работ, который является обязательным документом для ввода опоры в эксплуатацию.
Типичная ошибка при монтаже — недостаточный запас кабельной петли: при складывании кабель натягивается, повреждается изоляция, возникает риск короткого замыкания. Профессиональные монтажные бригады закладывают запас не менее 2 метров и фиксируют петлю мягкими хомутами, исключающими перетирание.
Обслуживание складных опор
Парадокс складывающейся опоры: она создана для упрощения обслуживания светильников, но сам механизм складывания тоже нуждается в уходе — к счастью, минимальном!
Главное преимущество складных опор — радикальное снижение затрат и времени на обслуживание светильников. Замена лампы или драйвера, которая на стационарной опоре требует автовышки, бригады из 3–4 человек и перекрытия полосы движения, на складной выполняется одним-двумя специалистами за 15–20 минут. Однако сам механизм складывания также нуждается в регламентном обслуживании — пусть и значительно более простом.
Плановое ТО шарнирного узла проводится один раз в год и включает: визуальный осмотр шарнира, троса и фиксатора на предмет коррозии, деформации и износа; смазку шарнирных втулок и оси консистентной смазкой (литол или аналог); проверку натяжения и целостности троса; контрольное складывание с оценкой плавности хода и усилия подъёма; проверку целостности кабельной петли и состояния изоляции. Для гидравлических механизмов добавляется проверка уровня рабочей жидкости, осмотр уплотнений и шлангов, контроль давления в системе. Весь комплекс работ занимает 30–40 минут на одну опору и не требует спецтехники.
Таблица 3. График ТО складывающихся опор освещения
| Операция | Периодичность | Время | Спецтехника |
| Смазка шарнирного узла | 1 раз в год | 10 мин | Не требуется |
| Проверка троса и фиксатора | 1 раз в год | 10 мин | Не требуется |
| Контрольное складывание | 1 раз в год | 15 мин | Не требуется |
| Проверка кабельной петли | 1 раз в год | 5 мин | Не требуется |
| ТО гидравлики (для гидравл. моделей) | 1 раз в год | 20 мин | Не требуется |
Сравнение совокупных затрат на обслуживание за 10 лет показывает: для парка из 50 опор складывающаяся конструкция обеспечивает экономию от 3 до 7 миллионов рублей по сравнению со стационарными опорами — исключительно за счёт отсутствия расходов на автовышку и перекрытие движения.
Складывающаяся опора — это инвестиция, которая возвращается каждый год: экономия на обслуживании, безопасность работ без автовышки и бесперебойная работа освещения без перекрытия дорог!
Складывающиеся опоры освещения — это класс конструкций, созданных для решения одной из самых затратных задач в эксплуатации наружного освещения: доступа к светильникам на высоте без привлечения спецтехники. Три типа механизмов — боковое складывание, телескопический и шарнирно-рычажный — перекрывают весь диапазон задач: от узких набережных до широких магистралей. Ресурс механизма превышает 10 000 циклов, годовое ТО занимает не более 40 минут на опору, а совокупная экономия на обслуживании за 10 лет достигает миллионов рублей для парка в несколько десятков конструкций.
При выборе складывающейся опоры определите тип складывания исходя из доступного пространства для обслуживания — боковое требует свободной зоны, равной высоте ствола, телескопическое работает в пределах основания. Обращайте особое внимание на качество шарнирного узла и фиксатора — это самые нагруженные элементы конструкции. Требуйте от поставщика сертификат соответствия, паспорт с указанием ресурса механизма и типа антикоррозийной обработки, а также инструкцию по монтажу с описанием пусконаладочных испытаний. Закладывайте в проект кабельную петлю не менее 2 метров — это исключит повреждение проводки при складывании.
