Опоры ОГК vs НФГ

Содержание

• Расшифровка маркировки: ОГК и НФГ — что означает каждая буква
• Конструктивные отличия: геометрия, размеры, фланец
• Технические характеристики: сравнительная таблица
• Закладные детали: совместимость и нюансы монтажа
• Сферы применения: где ОГК, а где НФГ

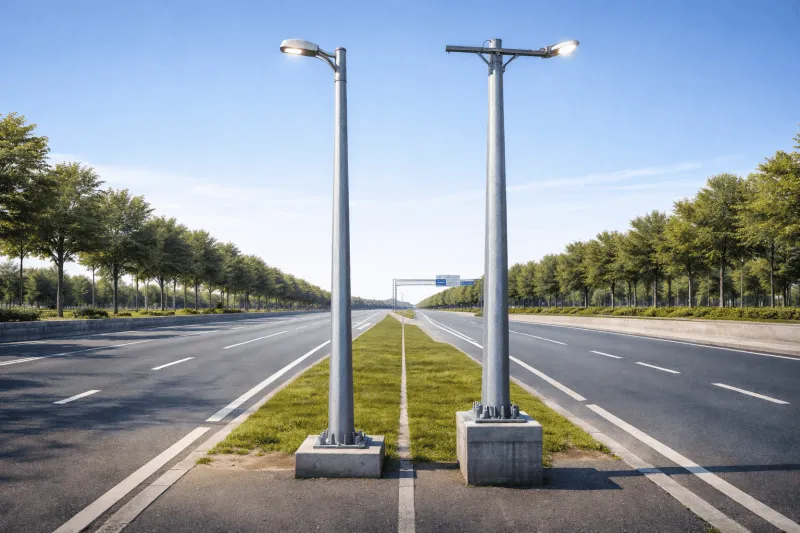

На первый взгляд — два одинаковых столба. На практике — принципиально разные конструкции с разными геометрическими параметрами, областями применения и требованиями к закладным. Путаница между ОГК и НФГ в проектной документации и при закупке — одна из самых распространённых ошибок монтажных организаций, которая приводит к несовместимости опоры с фундаментом, переделкам и срыву сроков. Эта статья расставит все точки над «и»: вы узнаете, чем конструктивно отличаются эти опоры, как читается их маркировка, какие закладные нужны для каждого типа и в каких ситуациях что выбирать.

Прежде чем разбирать различия, важно понять, что именно делает эти два типа опор похожими — и почему их так часто путают даже опытные специалисты. Оба типа — ОГК и НФГ — относятся к классу несиловых фланцевых граёных опор уличного освещения: они изготавливаются из листовой стали толщиной 3–4 мм, имеют коническую многогранную форму ствола, крепятся к фундаменту через фланец и защищены от коррозии методом горячего цинкования по ГОСТ 9.307-89. Именно это сочетание признаков создаёт иллюзию полной идентичности при визуальном осмотре на объекте.

На практике оба типа опор применяются для освещения улиц, дворовых территорий, пешеходных зон, промышленных объектов, дорог и общественных пространств. Кабель электропитания в обоих случаях прокладывается исключительно подземно — внутри полого ствола, через отверстие в закладной детали фундамента. Оба типа оснащены ревизионным люком в нижней части ствола для доступа к электрокоммутационному оборудованию, а на верхней части — посадочным узлом для крепления кронштейна со светильником. Срок службы при правильной эксплуатации для обоих типов составляет 25–30 лет и более — что делает их надёжным долгосрочным вложением для муниципальных и промышленных объектов.

Именно это глубокое конструктивное сходство и порождает главную практическую проблему: при работе с документацией или при закупке специалист может принять НФГ за ОГК и наоборот — и получить опору, которая не встанет на подготовленный фундамент. Чтобы этого не произошло, необходимо чётко понимать систему маркировки и ключевые геометрические различия.

Расшифровка маркировки: ОГК и НФГ — что означает каждая буква

Маркировка опор освещения — это не просто набор букв и цифр, а технический паспорт конструкции в сжатом виде. Умение читать маркировку позволяет по одному обозначению восстановить полный технический профиль изделия — тип, высоту, исполнение и способ монтажа.

Таблица 1. Маркировка опор ОГК — расшифровка элементов

Пример полного обозначения: ОГК-ф-8-4(2) гор.цинк — опора граёная коническая фланцевая, высота 8 м, толщина стенки 4 мм, исполнение 2, горячее цинкование.​

Принципиальное отличие уже на уровне маркировки: в обозначении ОГК прямо указана коническая форма ствола (буква К), тогда как в НФГ акцент сделан на несиловом характере и фланцевом монтаже. Это отражает разную логику стандартизации: ОГК описывает геометрию, НФГ — функциональный класс изделия.

Таблица 2. Маркировка НФГ — расшифровка элементов

В реальности оба типа имеют коническую форму ствола, однако с разными пропорциями поперечного сечения — именно об этом следующий раздел.

Конструктивные отличия: геометрия, размеры, фланец

Вот где начинается самое важное. Оба типа — граёные, оба конические, оба фланцевые. Но ключевое конструктивное отличие ОГК от НФГ — это размеры верхнего и нижнего оснований конуса (многогранников), а также, в большинстве случаев, размер фланца. Именно из-за этих геометрических различий опоры несовместимы между собой по закладным деталям фундамента, и замена одного типа другим без переделки фундамента невозможна.

У опор ОГК нижний диаметр описанной окружности, как правило, меньше, чем у НФГ аналогичной высоты — восемь граней обеспечивают необходимую прочность и эстетичный вид при минимальном расходе металла. Фланец ОГК имеет стандартные размеры отверстий под анкерные болты, определяемые техническими условиями конкретного производителя. У опор НФГ нижнее основание конуса и, соответственно, фланцевая пластина имеют бо́льшие габариты — это обеспечивает большую площадь опоры на фундаменте и повышает устойчивость при ветровых нагрузках. Некоторые производители выпускают ОГК по геометрии НФГ — в этом случае ствол взаимозаменяем, а единственным реальным отличием остаётся маркировка в документации.

Важно понимать ещё одно конструктивное различие, напрямую влияющее на несущую способность: граёный профиль ствола у НФГ обеспечивает большую жёсткость на изгиб по сравнению с ОГК того же сечения. Это делает НФГ предпочтительным выбором для объектов с повышенными ветровыми нагрузками — III–IV ветровые районы по СП 20.13330 — а также для опор с многорожковыми кронштейнами и тяжёлыми светильниками.

Технические характеристики: сравнительная таблица

Переходя от описательного анализа к конкретным цифрам, рассмотрим ключевые параметры обоих типов в едином формате — это позволит проектировщику и снабженцу принять обоснованное решение без необходимости сверять десятки страниц технической документации:

Таблица 3. Сравнение опор ОГК и НФГ

Таблица наглядно показывает: принципиальные параметры — материал, покрытие, нормативная база — у обоих типов идентичны. Различия сосредоточены в геометрии ствола, диапазоне высот, способе подвода кабеля и фактических размерах фланца. Именно размер фланца и закладной детали — главная точка несовместимости, которая превращает кажущуюся взаимозаменяемость в практическую невозможность.

Закладные детали: совместимость и нюансы монтажа

Закладная деталь — это фундаментный элемент, который принимает все нагрузки от опоры и передаёт их на грунт. Ошибка в выборе закладной под конкретный тип опоры — самая дорогостоящая ошибка на объекте: переделка забетонированного фундамента требует вскрытия, повторного бурения или разработки котлована, нового бетонирования и технологического перерыва минимум 7 суток.

Таблица 4. Закладные детали фундамента ЗДФ для опор ОГК

Для опор НФГ закладная деталь имеет бо́льшие размеры фланцевой пластины и иное расстояние между анкерными болтами. Это означает, что закладная, изготовленная под ОГК, физически не подойдёт под НФГ аналогичной высоты — болты попросту не совпадут с отверстиями фланца. Именно поэтому при заказе закладных деталей необходимо указывать конкретную маркировку опоры и прикладывать монтажный чертёж фланца из паспорта на изделие.

Монтаж закладной детали выполняется в строгой последовательности, нарушение которой приводит к отклонению опоры от вертикали и ускоренному износу фланцевого соединения:

Таблица 5. Технология установки закладных деталей фундамента

Глубина заложения закладной для опоры высотой 6 м должна составлять не менее 1,0–1,5 м — при меньшей глубине ветровая нагрузка создаёт опрокидывающий момент, превышающий расчётный. В регионах с нормативной глубиной промерзания грунта более 1,5 м (Урал, Сибирь, Север) глубину заложения увеличивают до 1,5–1,8 м, чтобы исключить сезонное пучение, способное деформировать фундамент и нарушить вертикальность опоры.

Сферы применения: где ОГК, а где НФГ

Понимание конструктивных различий напрямую определяет сферу применения каждого типа. Опора ОГК — универсальный стандарт для объектов благоустройства с умеренными нагрузками: дворовые территории жилых комплексов, пешеходные улицы, парки, скверы, внутриквартальные проезды и дороги местного значения. Лёгкий вес, широкий диапазон высот (3–20 м) и возможность прямостоечного монтажа делают ОГК оптимальным выбором при ограниченном бюджете и несложных грунтовых условиях.

Опора НФГ — выбор для объектов с повышенными требованиями к несущей способности и долговечности: городские магистрали, транспортные развязки, промышленные предприятия, мосты, площади с интенсивным движением транспорта. Расширенный фланец обеспечивает большую площадь контакта с фундаментом и лучшее распределение нагрузки, а более жёсткий ствол выдерживает установку многорожковых кронштейнов с несколькими тяжёлыми светильниками.

Таблица 6. Рекомендации по выбору опор освещения
