Содержание
- Силовые опоры: назначение, конструкция и область применения
- Несиловые опоры освещения: когда они оптимальны
- Сравнительная таблица: технические и эксплуатационные отличия
Правильный выбор типа опор определяет не только надежность системы освещения, но и капитальные затраты, эксплуатационные расходы и возможности модернизации на десятилетия вперед
Опоры наружного освещения выполняют ключевую роль в инфраструктуре городов и поселков, обеспечивая безопасность движения, комфорт жителей и визуальную привлекательность территорий. В зависимости от конструктивных особенностей и функционального назначения опоры делятся на силовые и несиловые — это принципиально разные типы конструкций с различными техническими характеристиками, областями применения и требованиями к монтажу. Силовые опоры способны выдерживать значительные механические нагрузки от проводов, кронштейнов, светильников и дополнительного оборудования, используются для подвеса самонесущего изолированного провода (СИП) и размещения тяжелых конструкций массой до 3 тонн. Несиловые опоры предназначены исключительно для установки светильников небольшого веса, камер видеонаблюдения, легких дорожных знаков и не рассчитаны на подвес электрических проводов или массивных конструкций.
Для администраций городов, генеральных подрядчиков и глав сельских поселений понимание этих различий критически важно при планировании проектов благоустройства и модернизации уличного освещения. Ошибочный выбор типа опор приводит к перерасходу бюджета на 20-40%, создает проблемы при эксплуатации, ограничивает возможности размещения дополнительного оборудования и требует дорогостоящей замены конструкций. Если проект изначально планируется с размещением на опорах проводов СИП, рекламных щитов, множественных светильников или оборудования связи, необходимы силовые опоры с соответствующей несущей способностью. Для парковых зон, пешеходных аллей, территорий жилых комплексов, где требуется только освещение без дополнительных нагрузок, оптимальны несиловые опоры — они дешевле, легче, эстетичнее и проще в монтаже.
Характерный пример из практики: при реконструкции центральной улицы поселка администрация выбрала несиловые декоративные опоры высотой 8 метров для создания эстетичной городской среды. Через год возникла необходимость разместить на этих же опорах провода СИП для питания светофоров и камеры видеонаблюдения. Выяснилось, что несущая способность опор недостаточна для дополнительных нагрузок — потребовалась установка отдельных силовых опор с затратами около 35-40% от первоначальной стоимости проекта. Такой ситуации можно было избежать, если бы на стадии проектирования были учтены перспективные потребности территории и сделан осознанный выбор в пользу силовых опор или гибридного решения. Настоящая статья систематизирует ключевые отличия двух типов опор, области их применения и критерии выбора для принятия обоснованных инженерных и управленческих решений.
Силовые опоры: назначение, конструкция и область применения
Силовые опоры — это многофункциональные конструкции с высокой несущей способностью, способные выдерживать сложные механические нагрузки и служить основой для инженерной инфраструктуры
Силовые опоры освещения представляют собой металлические конструкции повышенной прочности, изготовленные из стали толщиной 4-6 мм с антикоррозионным защитным покрытием, способные выдерживать нагрузки от 400 кг до 3 тонн в зависимости от типа и конфигурации. Они предназначены для одновременного выполнения нескольких функций: установки светильников, подвеса проводов СИП напряжением до 1 кВ, крепления рекламных и информационных щитов, размещения антенн связи, камер видеонаблюдения и другого массивного оборудования. Конструктивно силовые опоры выполняются в виде граненых многогранников (обычно 8, 12 или 16 граней), круглоконических или трубчатых стволов с увеличенной толщиной стенки и усиленными сварными швами. Высота силовых опор варьируется от 6 до 15 метров и более, что позволяет обеспечивать равномерное освещение широких проезжих частей, магистралей, промышленных территорий и открытых пространств.
На практике силовые опоры применяются на объектах с повышенными требованиями к надежности и функциональности: магистральные улицы и проспекты, где требуется подвес проводов СИП для питания светофоров, информационных табло, остановочных павильонов; промышленные территории с необходимостью размещения мощных прожекторов и систем видеонаблюдения; транспортные развязки, мосты и эстакады, где опоры подвергаются значительным ветровым и вибрационным нагрузкам. Особенно востребованы силовые опоры в регионах с суровыми климатическими условиями — до VII ветрового района — где обычные несиловые конструкции не выдерживают ветровых и снеговых нагрузок. Способ установки силовых опор — прямостоечный (погружение в грунт с бетонированием на глубину 1,5-2 метра) или фланцевый (крепление к закладной детали фундамента), что обеспечивает максимальную устойчивость при высоких нагрузках.

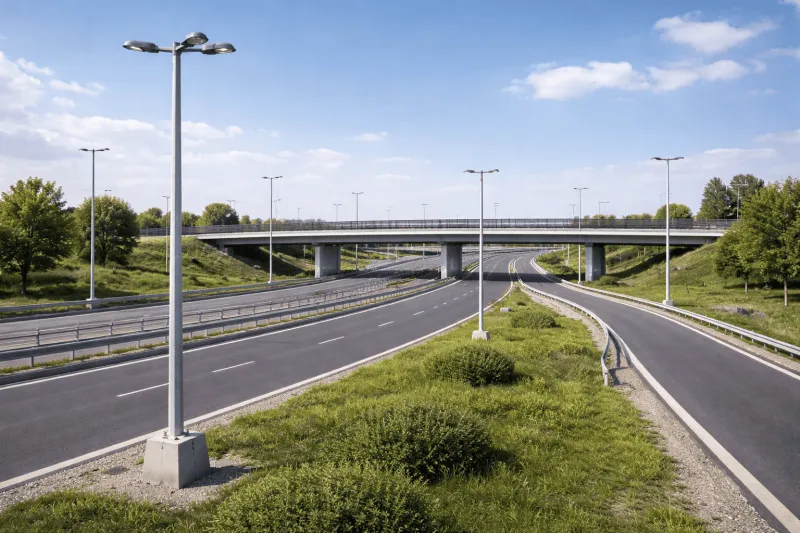

Конкретный пример: при строительстве объездной дороги вокруг города протяженностью 12 км администрация установила силовые граненые опоры СФГ высотой 10-12 метров с возможностью крепления двух кронштейнов со светильниками и подвеса проводов СИП для питания дорожных камер и метеостанций. Общая нагрузка на каждую опору составила около 600-800 кг, что полностью соответствует расчетной несущей способности. Опоры были установлены с шагом 40 метров и успешно эксплуатируются в течение 8 лет без необходимости ремонта или замены. Для генеральных подрядчиков выбор силовых опор обязателен при наличии хотя бы одной из задач: подвес СИП, установка более двух светильников на опору, размещение рекламных конструкций, работа в условиях высоких ветровых нагрузок.
Таблица 1. Типы силовых опор освещения и их характеристики
| Тип опоры | Конструкция | Несущая способность | Область применения |
| СФГ (силовая фланцевая граненая) | 8-16 граней, сталь 4-6 мм | 600-2000 кг | Магистрали, промзоны, подвес СИП |
| ОС (опора силовая трубчатая) | Трубный прокат с посадочной площадкой | 400-900 кг | Улицы с умеренной нагрузкой |
| СП (силовая прямостоечная) | Трубный прокат, прямостоечный монтаж | 300-800 кг | Загородные дороги, частный сектор |
| ОККС (круглоконическая) | Коническая форма, максимальная прочность | 400-3000 кг | Автомагистрали, мосты, экстремальные условия |
Несиловые опоры освещения: когда они оптимальны
Несиловые опоры — это специализированные конструкции, оптимизированные под задачи освещения с акцентом на эстетику, экономичность и простоту монтажа
Несиловые опоры освещения предназначены исключительно для установки одного-двух светильников небольшого или среднего веса, а также легких дополнительных элементов — громкоговорителей, компактных камер видеонаблюдения, дорожных знаков, декоративных элементов. Их несущая способность рассчитана с учетом веса осветительного оборудования, кронштейнов и ветровой нагрузки, но не предусматривает подвес проводов или массивных конструкций. Изготавливаются из стали меньшей толщины (2-4 мм) или алюминиевых сплавов, что делает их легче на 30-50% и дешевле на 20-35% по сравнению с силовыми опорами аналогичной высоты. Конструктивно несиловые опоры выполняются в виде конических, цилиндрических или граненых стволов с декоративными элементами, широкой палитрой цветовых решений и возможностью интеграции в архитектурный стиль территории.
Ключевое преимущество несиловых опор — эстетическая привлекательность и гармоничная интеграция в городскую среду. Они идеально подходят для парков, скверов, пешеходных зон, территорий жилых комплексов, образовательных учреждений, исторических центров, где важен визуальный облик пространства и отсутствуют потребности в размещении тяжелого оборудования. Несиловые опоры органично вписываются в ландшафтный дизайн, могут стать декоративным элементом благоустройства, не создают ощущения «индустриальности» и визуальной перегруженности. Упрощенная конструкция обеспечивает быстрый монтаж и демонтаж, снижает транспортные расходы, позволяет использовать менее массивные фундаменты. Корпуса адаптированы под подземную прокладку кабелей питания, что исключает необходимость в воздушных линиях и повышает эстетику территории.
Практический пример: при благоустройстве центрального парка города площадью 8 гектаров администрация установила 150 несиловых алюминиевых опор высотой 4-6 метров с одним светильником мощностью 40-60 Вт на каждой. Опоры были окрашены в темно-зеленый цвет, гармонирующий с растительностью, и оснащены декоративными элементами в стилистике начала XX века. Общая стоимость проекта составила на 25-30% меньше, чем при использовании силовых опор, а визуальный результат полностью соответствовал концепции создания комфортной рекреационной зоны. За 5 лет эксплуатации не зафиксировано ни одного случая повреждения опор, светильники работают стабильно, жители высоко оценивают эстетику освещения. Для глав сельских поселений и администраций выбор несиловых опор оптимален для объектов благоустройства без потребности в подвесе проводов и размещении массивного оборудования — это экономия бюджета при высоком качестве.
Таблица 2. Преимущества и ограничения несиловых опор освещения
| Характеристика | Преимущества | Ограничения |
| Стоимость | На 20-35% дешевле силовых | Невозможность размещения тяжелого оборудования |
| Вес | Легче на 30-50%, упрощение транспортировки | Меньшая устойчивость к экстремальным нагрузкам |
| Эстетика | Разнообразие дизайна, декоративность | Не подходят для промышленных зон |
| Монтаж | Быстрый, менее массивный фундамент | Требуют защиты от вандализма в общественных местах |
| Применение | Парки, скверы, жилые зоны, пешеходные аллеи | Не используются для подвеса СИП и тяжелых конструкций |
Сравнительная таблица: технические и эксплуатационные отличия
Системное сравнение позволяет принять обоснованное решение на стадии проектирования с учетом всех технических, экономических и эксплуатационных факторов
Выбор между силовыми и несиловыми опорами должен основываться на комплексном анализе требований проекта, условий эксплуатации, бюджетных ограничений и перспективных потребностей территории. Для муниципальных заказчиков критично понимать не только разницу в первоначальной стоимости, но и влияние типа опор на эксплуатационные расходы, возможности модернизации, сроки монтажа и требования к обслуживанию. Силовые опоры обеспечивают максимальную функциональность и надежность при повышенных капитальных затратах, несиловые — оптимальное соотношение цены и качества для объектов с ограниченными требованиями к нагрузкам.
Важно учитывать, что неправильный выбор типа опор невозможно исправить «малой кровью» — попытка разместить на несиловой опоре дополнительное оборудование, превышающее расчетную нагрузку, приводит к деформации конструкции, разрушению сварных швов, опрокидыванию опоры и созданию аварийных ситуаций. Обратная ситуация — использование силовых опор там, где достаточно несиловых — приводит к перерасходу бюджета на 15-25% без получения дополнительных преимуществ. Для генеральных подрядчиков обязательно проведение технико-экономического обоснования выбора типа опор с учетом всего жизненного цикла проекта — от проектирования и строительства до эксплуатации и возможной модернизации в перспективе 15-20 лет.
Таблица 3. Комплексное сравнение силовых и несиловых опор освещения
| Критерий | Силовые опоры | Несиловые опоры |
| Несущая способность | 400-3000 кг, подвес СИП, тяжелое оборудование | 50-200 кг, только светильники и легкие конструкции |
| Толщина стали | 4-6 мм, усиленные сварные швы | 2-4 мм, стандартные швы |
| Вес конструкции | 150-450 кг (высота 8-10 м) | 50-150 кг (высота 6-8 м) |
| Стоимость | 25-60 тыс. ₽ за опору с монтажом | 15-35 тыс. ₽ за опору с монтажом |
| Область применения | Магистрали, промзоны, объекты с подвесом СИП | Парки, скверы, жилые зоны, пешеходные территории |
| Ветровая нагрузка | До VII ветрового района | До IV-V ветрового района |
| Эстетика | Функциональный дизайн, промышленный вид | Декоративное исполнение, широкий выбор стилей |
| Монтаж | Сложный, требует техники, массивный фундамент | Упрощенный, возможен ручной монтаж |
| Срок службы | 25-35 лет | 20-30 лет |
| Возможность модернизации | Добавление оборудования в пределах несущей способности | Ограничена начальным расчетом нагрузки |
Различие между силовыми и несиловыми опорами освещения определяется их функциональным назначением, несущей способностью и областью применения. Силовые опоры — это многофункциональные конструкции, способные выдерживать нагрузки до 3 тонн, обеспечивать подвес проводов СИП, размещение рекламных щитов, антенн связи и множественных светильников, что делает их незаменимыми для магистралей, промышленных территорий и объектов с комплексными инженерными требованиями. Несиловые опоры специализируются на освещении с акцентом на эстетику, экономичность и простоту монтажа, оптимальны для парков, пешеходных зон, жилых территорий, где не требуется размещение тяжелого оборудования. Для администраций городов ключевое значение имеет правильный выбор типа опор на стадии проектирования — это определяет капитальные затраты, эксплуатационные расходы, возможности развития инфраструктуры и соответствие объекта своему назначению на десятилетия вперед.
Практические рекомендации для муниципальных заказчиков включают обязательное проведение предпроектного обследования территории с анализом текущих и перспективных потребностей: наличие воздушных линий электропередачи, планы размещения систем видеонаблюдения, информационных табло, рекламных конструкций, климатические условия региона (ветровой район, снеговая нагрузка). При наличии хотя бы одной задачи, требующей подвеса проводов или размещения массивного оборудования весом более 200 кг, необходим выбор силовых опор с соответствующей несущей способностью. Для объектов благоустройства без дополнительных инженерных функций оптимален выбор несиловых опор, что обеспечит экономию бюджета на 20-30% при сохранении высокого качества освещения и эстетики территории. Генеральным подрядчикам необходимо требовать от проектных организаций детальное технико-экономическое обоснование выбора типа опор с расчетами несущей способности, анализом альтернативных вариантов и оценкой совокупной стоимости владения на весь период эксплуатации.
Компания «Инов Сервис» предлагает комплексные решения по поставке силовых и несиловых опор освещения любых типов и конфигураций: граненые СФГ, трубчатые ОС, круглоконические ОККС, декоративные алюминиевые опоры для парков и скверов. Наши специалисты помогут выбрать оптимальный тип опор с учетом технических требований проекта, климатических условий региона, бюджетных ограничений и перспектив развития территории. Мы проводим расчеты несущей способности, ветровых и снеговых нагрузок в соответствии с СНиП 2.01.07-85, предоставляем полный пакет технической документации для муниципальных закупок по ФЗ №44.
Напишите запрос на электронную почту sales@inov-service.ru — наши инженеры проведут бесплатную консультацию, выполнят предварительный расчет с подбором оптимальных типов опор, подготовят коммерческое предложение с детальной сметой и сравнением альтернативных вариантов. Мы обеспечиваем полный цикл работ: от проектирования и поставки оборудования до монтажа «под ключ» с гарантией качества 24 месяца. Инвестируйте в правильные решения — создавайте надежную инфраструктуру на десятилетия!
