Консольные светильники относятся к наиболее распространённому оборудованию наружного освещения. Их устанавливают вдоль автомобильных дорог и городских улиц, на парковках, внутриквартальных проездах, дворовых и промышленных территориях, складских площадках, территориях предприятий, образовательных учреждений и других объектах, где необходимо осветить значительную площадь с опор определённой высоты. Само название связано прежде всего со способом установки: светильник монтируется на консоль или кронштейн, закреплённый на опоре, мачте либо другой несущей конструкции. Консоль выносит прибор относительно оси опоры и позволяет расположить оптический центр ближе к дороге или освещаемой территории.
Поэтому понятия «консольный» и «светодиодный» нельзя считать синонимами. Консольным может быть светильник с различными источниками света: в существующих системах до сих пор встречаются приборы с ртутными лампами ДРЛ, натриевыми лампами высокого давления и металлогалогенными источниками, хотя при новом строительстве и модернизации основным решением стали светодиодные модели. Разница между технологиями заключается не только в энергопотреблении. Меняются габариты оборудования, способ формирования светового потока, необходимость пускорегулирующей аппаратуры, возможности управления, характер обслуживания и, главное, фотометрические характеристики, от которых зависит реальный результат на дороге или площадке.
Современный консольный светильник нельзя подбирать отдельно от опоры и всей системы наружного освещения. Мощность 50, 100 или 150 Вт сама по себе почти ничего не говорит о том, как будет освещена территория. Необходимо учитывать световой поток, КСС и конкретную фотометрию, высоту установки, положение светильника относительно поверхности, вылет и угол консоли, расстояние между опорами, схему их размещения и характеристики самой освещаемой зоны. Два LED-светильника одинаковой мощности могут существенно отличаться по световому потоку и формировать совершенно разное световое пятно, поэтому подбор оборудования должен завершать светотехническое решение, а не подменять его.
Именно для этого перед окончательным выбором оборудования выполняется светотехнический расчет освещения. В расчётной модели проверяется не абстрактная мощность светильников, а фактическое распределение света на реальном объекте с заданной геометрией, высотой опор и расположением световых точек.
Консольный светильник — это прежде всего способ установки светового прибора. Качество наружного освещения определяется не мощностью светильника как отдельным параметром, а совместной работой оптики, светового потока, высоты установки, консоли, схемы размещения опор и всей геометрии объекта.

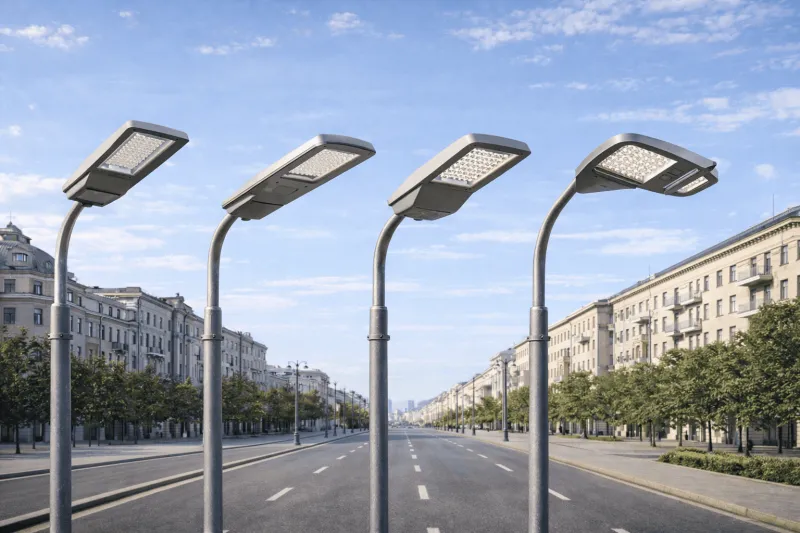

Что такое консольный светильник
Консольным называют светильник, который устанавливается на выступающий кронштейн — консоль. Сам кронштейн закрепляется на верхней части опоры освещения или на другой несущей конструкции и выносит прибор в сторону от её вертикальной оси. Такое решение особенно эффективно для дорог: опору можно разместить за границей проезжей части, а светильник приблизить к ней за счёт вылета кронштейна. Аналогичный принцип используется на парковках, дворовых территориях и промышленных площадках, где положение опоры определяется не только светотехникой, но и инженерными сетями, проездами, благоустройством и безопасностью движения. Консоль позволяет согласовать эти ограничения и разместить световой прибор в более выгодной точке.
От прожектора консольный светильник отличается не только внешним видом. Прожектор обычно формирует направленный пучок и допускает значительное изменение ориентации при монтаже, тогда как уличный консольный прибор в большинстве случаев проектируется для работы в определённом положении относительно дороги или площадки. Его вторичная оптика заранее распределяет свет в нужных направлениях, поэтому поворот корпуса или произвольное изменение угла наклона меняют рассчитанную световую картину. От венчающего или торшерного светильника консольный отличается способом установки: венчающий прибор располагается непосредственно на верхней части опоры, а консольный вынесен от неё кронштейном.
При этом современные модели становятся всё более универсальными. Одни светильники имеют только фиксированную боковую посадку на трубу, другие допускают консольное и венчающее крепление, третьи оснащаются поворотным адаптером, позволяющим корректировать угол установки. В каталоге уличных светодиодных светильников ИНОВ СЕРВИС представлены как классические консольные приборы, так и модели с консольно-поворотным исполнением и несколькими вариантами оптики. Поэтому сам способ крепления необходимо рассматривать только как одну характеристику оборудования наряду с фотометрией, световым потоком, электрическими параметрами и условиями эксплуатации.
Устройство консольного светодиодного светильника
Современный светодиодный консольный светильник представляет собой не просто алюминиевый корпус со светодиодами, а законченный светотехнический прибор, в котором механическая конструкция, источник питания, LED-модули, вторичная оптика, защита от окружающей среды и монтажный узел должны работать как единая система. Корпус одновременно выполняет несколько функций: удерживает внутренние компоненты, защищает их от механических воздействий и атмосферной среды, обеспечивает жёсткость всей конструкции и участвует в отводе тепла. Для наружного оборудования часто применяются алюминий и алюминиевые сплавы, поскольку они позволяют получить достаточно прочный и сравнительно лёгкий корпус с хорошей теплопроводностью. Светодиоды чувствительны к температурному режиму, поэтому площадь теплоотводящей поверхности, расположение плат и способность корпуса передавать тепло окружающему воздуху непосредственно связаны с долговечностью оборудования.
Внутри корпуса располагается светодиодный модуль и драйвер. LED-модуль формирует световой поток, а драйвер преобразует параметры питающей сети в режим, необходимый для стабильного питания светодиодов. Именно источник питания во многом определяет устойчивость светильника к колебаниям напряжения, коэффициент мощности, возможность управления и диммирования. Для наружных систем также важна устойчивость электронных компонентов к импульсным перенапряжениям. Протяжённые линии освещения проходят по открытой территории, поэтому электрические воздействия на оборудование могут отличаться от условий обычной внутренней сети. При сравнении двух внешне одинаковых светильников необходимо смотреть не только на марку светодиодов и заявленные люмены, но и на электрическую часть прибора.
Следующий ключевой узел — вторичная оптика. Светодиод сам по себе не создаёт готовое дорожное светораспределение, поэтому над отдельными LED или группой светодиодов устанавливаются линзы, формирующие требуемую кривую силы света. В зависимости от модификации одна серия светильников может комплектоваться разными оптическими системами для дорог, широких площадок, узких проездов или других задач. В качестве защитного элемента применяется прозрачное стекло, оптический поликарбонат либо конструкция, в которой линзовый модуль одновременно выполняет защитную функцию. При этом наружное исполнение требует герметизации стыков, кабельного ввода и всех соединений корпуса, поскольку попадание влаги внутрь постепенно приводит к коррозии, загрязнению оптики и повреждению электроники.
Завершает конструкцию монтажный узел. Он связывает корпус с консолью и должен выдерживать массу оборудования, ветровые и эксплуатационные воздействия, сохраняя светильник в проектном положении. У разных серий различаются посадочный диаметр, глубина захода трубы, число и конструкция фиксирующих болтов, допустимые положения корпуса и диапазон регулировки. Поворотный адаптер позволяет скорректировать угол светильника, но такая регулировка должна использоваться как часть светотехнического решения, а не как способ «поднять свет немного дальше» непосредственно во время монтажа.
Таблица 1. Основные элементы светодиодного консольного светильника
| Элемент | Функция |
| Корпус | Несущая конструкция, защита внутренних узлов и отвод тепла |
| Светодиодный модуль | Формирование светового потока |
| Драйвер | Преобразование и стабилизация электрического питания LED |
| Вторичная оптика | Формирование требуемого пространственного светораспределения |
| Защитное стекло или оптический элемент | Защита LED-модуля и оптики |
| Уплотнения | Сохранение предусмотренной степени защиты оболочки |
| Кабельный ввод | Ввод питающего кабеля без нарушения герметичности |
| Защита от перенапряжений | Защита электронной части при наличии соответствующего устройства |
| Консольный адаптер | Механическое соединение светильника с кронштейном |
| Поворотный узел | Изменение угла установки в предусмотренном диапазоне |
Консольный LED-светильник необходимо оценивать как единую систему. Корпус и теплоотвод определяют температурный режим, драйвер — электрическую устойчивость, светодиодный модуль — световой поток, оптика — его распределение, а монтажный узел — фактическое положение прибора относительно дороги или площадки.
Принцип работы консольного LED-светильника
Работа светодиодного светильника начинается с электрической части. Питание от наружной сети поступает на драйвер, который преобразует входное напряжение и обеспечивает режим работы светодиодных модулей. В отличие от лампы накаливания, LED-модуль нельзя корректно рассматривать как простой источник, подключаемый непосредственно к сети 230 В. Светодиоды требуют контролируемого питания, а характеристики драйвера определяют стабильность тока, реакцию на изменение сетевого напряжения, пульсацию и возможность работы с управляющими сигналами. В современных системах наружного освещения драйвер может дополнительно поддерживать снижение мощности по расписанию, внешнее диммирование или подключение к автоматизированной системе управления.
Светодиоды преобразуют электрическую энергию в свет, после чего поток попадает в оптическую систему. Именно здесь формируется главная особенность консольного дорожного светильника: свет необходимо не просто направить вниз, а распределить по значительной площади между соседними опорами и по ширине освещаемой территории. Правильно подобранная дорожная оптика направляет поток вдоль проезжей части и одновременно на удалённые участки полотна, позволяя получить требуемую равномерность без чрезмерного увеличения мощности. Если вместо неё использовать неподходящую оптику, под каждой опорой появится яркое пятно, а между светильниками сформируются затемнённые участки, хотя суммарное количество люменов может оставаться высоким.
Параллельно светильник должен непрерывно отводить тепло. Не вся потребляемая электроэнергия превращается в полезное световое излучение, поэтому светодиодный модуль и электронные компоненты нагреваются. Тепло передаётся на корпус и далее в окружающий воздух. Чем выше температура перехода светодиода и электронных компонентов, тем тяжелее режим их работы, поэтому реальная долговечность светильника зависит не только от паспортного ресурса LED-кристалла, но и от качества всей тепловой конструкции. Для наружного прибора это особенно важно летом, когда нагретый солнцем корпус одновременно работает при высокой температуре окружающей среды.
Таким образом, принцип работы современного консольного светильника значительно сложнее схемы «подали напряжение — появился свет». Драйвер обеспечивает электрический режим, LED-модуль создаёт световой поток, оптика распределяет его по территории, корпус поддерживает допустимую температуру, а консоль фиксирует всю систему в положении, под которое была рассчитана фотометрия. Если хотя бы один из этих элементов выбран или установлен неправильно, светильник может формально работать, но система наружного освещения не обеспечит требуемый результат.
Виды консольных светильников
Классифицировать консольные светильники можно сразу по нескольким признакам, и именно поэтому простое деление на «старые» и «светодиодные» модели не раскрывает тему полностью. Первый признак — используемый источник света. На существующих объектах можно встретить светильники с ртутными лампами ДРЛ, натриевыми лампами высокого давления, металлогалогенными лампами и светодиодными модулями. Газоразрядные источники работают вместе с пускорегулирующей аппаратурой и требуют периодической замены лампы, а их характеристики изменяются в процессе эксплуатации. Светодиодный прибор не имеет сменной разрядной лампы в традиционном понимании и использует электронный драйвер, поэтому меняются и конструкция корпуса, и обслуживание, и возможности управления.
Второй способ классификации связан с назначением и фотометрией. Дорожный светильник должен распределять свет вдоль и поперёк проезжей части; модель для парковки или открытой площадки может требовать более широкого и иначе ориентированного светового пятна; для узкого проезда или тротуара применяется другая оптика. Поэтому производители часто выпускают один корпус в нескольких оптических модификациях. На сайте ИНОВ СЕРВИС, например, представлены модели с углами и светораспределениями порядка 150×75°, 150×70°, 160×80° и другими вариантами. Наличие нескольких исполнений одной серии позволяет не менять весь тип светильника при изменении задачи, а подобрать оптическую систему под конкретную геометрию объекта.
Третий признак — мощность и световой поток. Компактные приборы используются на невысоких опорах и локальных проездах, более производительные — на городских улицах, широких парковках и промышленных территориях. Но граница между группами условна: современный светильник 80 Вт с эффективностью порядка 160–170 лм/Вт способен создавать больший поток, чем другая модель заметно большей мощности. Поэтому делить оборудование только по ваттам некорректно. Гораздо полезнее рассматривать одновременно световой поток, световую отдачу и реальную фотометрию.
Наконец, светильники различаются конструктивно: фиксированные и поворотные консольные узлы, разные посадочные диаметры, отдельные сервисные отсеки для драйвера, различные корпуса и системы теплоотвода, возможность безынструментального доступа, встроенные устройства защиты от перенапряжений и интерфейсы управления. Всё это влияет на монтаж и дальнейшую эксплуатацию не меньше, чем внешний дизайн прибора.
ДКУ, ЖКУ, РКУ и ГКУ: что означают обозначения
Обозначения ДКУ, ЖКУ, РКУ и ГКУ хорошо знакомы специалистам по наружному освещению и до сих пор встречаются в каталогах, технических заданиях и спецификациях. Исторически такая система строилась из букв, характеризующих источник света, способ установки и назначение светильника. Однако важно учитывать её статус: ГОСТ 17677-82, с которым была связана старая система условных обозначений светильников, утратил силу на территории России ещё в 2012 году. Поэтому сегодня аббревиатуру ДКУ или ЖКУ правильнее воспринимать как устойчивое отраслевое и коммерческое обозначение, а не как достаточное нормативное описание конкретного изделия.
ДКУ в современной практике обычно означает светодиодный консольный светильник наружного освещения. Именно такое обозначение используется многими производителями LED-оборудования и сохраняется в каталогах ИНОВ СЕРВИС. ЖКУ относится к консольным наружным приборам с натриевыми лампами, РКУ — с ртутными, ГКУ — с металлогалогенными. На объекте реконструкции такие обозначения помогают быстро понять поколение оборудования: например, наличие РКУ позволяет предположить систему с лампой ДРЛ и соответствующей пускорегулирующей аппаратурой, тогда как маркировка ДКУ обычно указывает на более современную LED-конструкцию с драйвером.
При этом по одной аббревиатуре нельзя подобрать замену. Два ДКУ могут отличаться по мощности в несколько раз, иметь разный световой поток, принципиально разные КСС, отличаться по посадочному диаметру, электрическим характеристикам и диапазону температур. Аналогично замена ЖКУ на ДКУ не выполняется по простой таблице эквивалентности: нужно знать существующую высоту опор, схему расстановки, ширину дороги, вылет кронштейна и фотометрию нового прибора. Буквенное обозначение удобно для общего понимания типа оборудования, но светотехническое решение строится уже на конкретных характеристиках.
Таблица 2. Распространённые обозначения
| Обозначение | Как обычно трактуется |
| ДКУ | Светодиодный консольный светильник наружного освещения |
| ЖКУ | Консольный наружный светильник с натриевой лампой |
| РКУ | Консольный наружный светильник с ртутной лампой |
| ГКУ | Консольный наружный светильник с металлогалогенной лампой |
Маркировка ДКУ, ЖКУ, РКУ или ГКУ позволяет предварительно определить тип оборудования, но не заменяет технический паспорт. Для подбора и проектирования необходимы фактический световой поток, фотометрия, электрические характеристики, конструкция крепления и условия эксплуатации конкретной модели.
Светодиодные консольные светильники
Основное преимущество светодиодной технологии заключается не только в снижении потребляемой мощности относительно многих традиционных источников. LED-светильник позволяет значительно точнее управлять световым потоком благодаря компактным светодиодам и вторичной оптике. Производитель может использовать один тип корпуса с несколькими вариантами линз и получать разные фотометрические исполнения для городской дороги, парковки, промышленного проезда или площадки. Это принципиально меняет подход к проектированию: вместо выбора условной лампы определённой мощности проектировщик работает с готовой фотометрией конкретной модели и может проверить результат ещё до закупки оборудования.
Другим преимуществом становится возможность управления. Электронный драйвер может поддерживать изменение светового потока по внешнему сигналу или внутреннему расписанию. Это позволяет снижать мощность ночью в периоды минимального движения, использовать астрономическое управление и интегрировать светильники в АСУНО. Некоторые современные модели, представленные в каталоге ИНОВ СЕРВИС, поддерживают работу с PLC, LoRa, GSM и другими системами управления. При этом наличие такой функции должно быть предусмотрено заранее: невозможно автоматически считать любой LED-светильник совместимым с выбранной системой диспетчеризации.
С точки зрения эксплуатации светодиодное оборудование избавляет от регулярной замены разрядных ламп, но это не означает полное отсутствие обслуживания. Со временем загрязняется оптическая часть и корпус, стареют уплотнения и электронные компоненты, а фактический световой поток постепенно уменьшается. Для качественного прибора важно, чтобы драйвер и светодиодный модуль работали в допустимом температурном режиме, а конструкция позволяла обслуживать оборудование в течение всего расчётного срока эксплуатации. На объекте с сотнями точек ремонтопригодность и единообразие оборудования могут оказаться экономически не менее важными, чем несколько дополнительных люмен на ватт.
При реконструкции наружного освещения LED-модель следует рассматривать именно как новое светотехническое решение. Популярная формула «ДРЛ 250 заменяется на LED 100 Вт» или «ЖКУ 250 заменяется на 80 Вт» может быть ориентиром только для очень предварительной оценки и не должна использоваться как проектное правило. Два объекта с одинаковыми старыми светильниками могут иметь разную ширину дороги, высоту опор и расстояния между ними, поэтому одинаковая замена даст разный результат.
КСС и оптика консольного светильника
Кривая силы света описывает распределение силы света прибора по направлениям и является одним из главных параметров консольного светильника. Световой поток отвечает на вопрос, сколько света в сумме создаёт прибор, а КСС — куда именно этот поток направляется. Для наружного освещения это принципиальная разница. Если светильник выдаёт 15 000 лм, но большая часть потока сосредоточена непосредственно под опорой, он может создавать высокую локальную освещённость и одновременно оставлять тёмные промежутки между соседними точками. Другой прибор с тем же световым потоком и правильно выбранной дорожной оптикой распределит свет вдоль полотна, позволит увеличить полезную площадь освещения и обеспечит более высокую равномерность.
В отечественной светотехнической классификации применяются обозначения различных типов КСС — К, Г, Д, Л, Ш, М и С. Они характеризуют общий вид светораспределения: от более концентрированного до широкого и распределённого под большими углами. Однако для современного дорожного LED-светильника одной буквы часто недостаточно. Ассиметричная линзовая система создаёт сложное фотометрическое тело, которое удобнее анализировать по IES- или LDT-файлу конкретной модификации. Поэтому в проекте используют именно файл фотометрии, а не словесное описание «широкая дорожная КСС».
Положение светильника и КСС всегда рассматриваются совместно. На дороге прибор должен направлять поток не только по ширине полотна, но и вдоль оси движения, чтобы соседние световые пятна перекрывались и обеспечивали равномерность. При освещении парковки требуется другая задача: поток может распределяться на большую площадь вокруг опоры. На промышленной территории на фотометрию дополнительно влияют здания, навесы, эстакады и технологическое оборудование. Именно поэтому один и тот же светильник нельзя назвать универсальным только потому, что производитель указывает широкий диапазон применения.
Угол наклона корпуса тоже изменяет реальное распределение света. При увеличении угла дальняя граница пятна может сместиться, но одновременно возрастает доля светового потока, направленного под большими углами, что может ухудшить зрительный комфорт и увеличить свет за пределами проектируемой территории. Поэтому ориентацию консольного прибора задают не визуально на монтаже, а в соответствии со светотехнической моделью.
КСС показывает не количество, а направление светового потока. Поэтому два светильника одинаковой мощности и с одинаковым количеством люменов могут дать принципиально различный результат по освещённости и равномерности. Для окончательного подбора необходимо использовать фотометрический файл конкретной модификации.
Крепление светильника к опоре и выбор кронштейна
Консольный кронштейн — не второстепенная деталь, а полноценная часть светотехнической и механической схемы. Он определяет вынос светильника относительно опоры, его высоту, направление и угол установки. Для обычной городской дороги однорожковая консоль может направлять прибор в сторону проезжей части; двухрожковая позволяет освещать две стороны от одной опоры либо проезжую часть и смежную территорию; многорожковые конструкции применяются там, где одна опора обслуживает несколько направлений. На сайте ИНОВ СЕРВИС представлены кронштейны для опор освещения в одно-, двух-, трёх- и четырёхрожковом исполнении, поэтому кронштейн можно подбирать уже под конкретную схему освещения.
Первый вопрос совместимости — посадочная часть. Необходимо сопоставить наружный диаметр трубы кронштейна и допустимый посадочный диапазон светильника, проверить требуемую глубину установки и способ фиксации. Использование случайных переходников или попытка затянуть крепёж на трубе неподходящего диаметра снижает надёжность соединения и усложняет точную ориентацию прибора. Второй вопрос — масса и парусность оборудования. Современные уличные светильники могут весить от одного-двух до нескольких килограммов, а крупные модели имеют значительную площадь корпуса, поэтому нагрузку от них и ветра должна воспринимать вся система «светильник — консоль — опора».
Вылет консоли влияет и на светотехнику, и на механику. Более длинный кронштейн позволяет приблизить световой прибор к оси проезжей части или другой целевой зоне, но увеличивает изгибающий момент на опору. Поэтому нельзя без расчёта заменять короткую консоль на более длинную только для улучшения положения светильника. Аналогично изменение угла кронштейна меняет фактическую ориентацию фотометрии. В нормальном проекте вылет, угол, высота и модель светильника подбираются одновременно, а не последовательно разными участниками уже после изготовления опор.
Где применяются консольные светильники
Наиболее характерная область применения — автомобильные дороги и городская улично-дорожная сеть. Здесь консольная установка позволяет разместить опору за пределами проезжей части и вынести прибор в сторону дорожного полотна. В зависимости от ширины дороги, количества полос и доступного размещения опор могут использоваться односторонняя, двусторонняя, шахматная и другие схемы. Для таких объектов важны не только значения освещённости: в зависимости от класса объекта нормируются также яркость дорожного покрытия, равномерность и ограничения слепящего действия. Поэтому дорожный светильник фактически является частью расчётной системы, где изменение модели или оптики может изменить показатели всего участка.
На парковках, дворовых территориях и внутриквартальных проездах задача выглядит иначе. Здесь рядом находятся автомобили, пешеходные дорожки, фасады, деревья, детские площадки и другие зоны. Иногда одна опора должна одновременно освещать проезд и парковочные места, поэтому особенно полезна возможность выбрать подходящую КСС или использовать несколько светильников на двухрожковом кронштейне. При этом необходимо ограничивать свет, уходящий непосредственно в окна жилых зданий, и избегать чрезмерной яркости оборудования в поле зрения людей.
На промышленных и складских территориях консольные светильники используются вдоль внутренних дорог, на парковках, около производственных зданий и на открытых складских площадках. Здесь важны повышенная запылённость, широкий температурный диапазон, режим работы предприятия и удобство технического обслуживания. При этом нормы утилитарного освещения городской улично-дорожной сети нельзя автоматически переносить на промышленный объект: требования определяются уже нормативной базой и технологическим назначением конкретной территории.
Консольные светильники применяются и на территориях школ, медицинских учреждений, административных зданий, спортивных комплексов и других общественных объектов. Однако в каждой такой системе остаётся общий принцип: оборудование подбирается не по названию территории, а по требуемой световой задаче. Для автомобильного проезда, парковки и пешеходной дорожки на одном участке могут понадобиться разные оптики, мощности и даже разные типы светильников.
Подробно дорожная часть системы рассмотрена в статье «Освещение автомобильных дорог».
Основные технические характеристики консольного светильника
Технический паспорт современного уличного светильника содержит десятки параметров, и оценивать их необходимо по группам. Светотехнические характеристики определяют, какой свет создаёт прибор; электрические показывают его взаимодействие с сетью; конструктивные характеризуют монтаж и стойкость к окружающей среде. Изолированное сравнение одной цифры часто приводит к неверному выбору. Например, световая отдача 170 лм/Вт выглядит привлекательнее 120 лм/Вт, но если первый светильник имеет неподходящую для объекта оптику, его высокая эффективность не обеспечит лучшего результата на поверхности.
Мощность показывает потребляемую электрическую энергию, а световой поток — общее количество создаваемого света. Их отношение характеризует световую отдачу прибора. Цветовая температура определяет визуальный оттенок белого света, а индекс цветопередачи — качество передачи цветов. Для наружной эксплуатации важно учитывать степень защиты оболочки IP, рабочий температурный диапазон, допустимое напряжение питания, коэффициент мощности и конструкцию устройства защиты от перенапряжений. При использовании автоматизированного управления дополнительно проверяется совместимость драйвера с требуемым протоколом или способом диммирования.
Конструктивная часть включает габариты и массу корпуса, тип крепления, посадочный диаметр и диапазон регулировки. Эти параметры особенно важны при реконструкции, когда новые светильники предполагается устанавливать на существующие кронштейны. Даже идеальная по фотометрии модель может потребовать замены монтажных узлов, если её посадочный размер не совпадает с имеющейся консолью.
Таблица 3. Какие параметры сравнивать
| Параметр | Что он означает |
| Мощность, Вт | Потребление электроэнергии |
| Световой поток, лм | Общее количество создаваемого света |
| Световая отдача, лм/Вт | Энергоэффективность светильника |
| КСС / IES / LDT | Реальное пространственное распределение света |
| Цветовая температура | Оттенок белого света |
| Индекс цветопередачи Ra | Качество воспроизведения цветов |
| IP | Степень защиты оболочки от пыли и воды |
| Диапазон напряжения | Допустимые параметры питающей сети |
| Коэффициент мощности | Электрические характеристики нагрузки |
| Температурный диапазон | Условия эксплуатации |
| Посадочный диаметр | Совместимость с кронштейном |
| Тип крепления | Консольное, поворотное, венчающее или комбинированное |
| Диммирование | Возможность снижения светового потока |
| Защита от перенапряжений | Устойчивость электроники к импульсным воздействиям |
Мощность в ваттах характеризует потребление, но не качество наружного освещения. Для технического выбора необходимо одновременно анализировать световой поток, КСС, эффективность, электрические параметры, защиту, условия эксплуатации и монтажную совместимость.
Как выбрать консольный светильник
Правильный подбор начинается с исходных данных об объекте. Для новой дороги необходимы геометрия проезжей части, количество полос, категория участка, предполагаемое положение опор и их высота. Для реконструкции дополнительно фиксируются фактический шаг существующих опор, вылет и угол консоли, высота световых точек и состояние электрической инфраструктуры. На парковке или территории предприятия необходимо учитывать конфигурацию проездов, стоянок, зданий и пешеходных маршрутов. Пока этих данных нет, подбор по каталогу остаётся предварительным, даже если известна требуемая мощность.
После определения требований выбираются несколько потенциально подходящих моделей и выполняется светотехнический расчет. В модель загружается фотометрия конкретных светильников и задаётся реальное расположение точек. Если результат не соответствует требуемым показателям, сначала имеет смысл изменить КСС, положение или модель прибора, а не автоматически увеличивать мощность. Иногда светильник меньшей мощности с более подходящей дорожной оптикой даёт лучший результат, чем более мощное оборудование с неудачным распределением.
После светотехнической части проверяется электрическая и конструктивная совместимость. Мощность всех точек влияет на расчёт нагрузки линии и шкафа наружного освещения, пусковые токи и способ управления. Посадочный узел должен соответствовать кронштейну, масса и ветровая нагрузка — возможностям опоры, а температурный диапазон и IP — условиям эксплуатации. Если проектируется новая система, эти параметры можно подобрать согласованно. При реконструкции приходится дополнительно учитывать существующую инфраструктуру и стоимость её адаптации.
Высота установки, угол наклона и шаг между опорами
Высота световой точки непосредственно влияет на размер освещаемой зоны и характер распределения света. При увеличении высоты один светильник способен охватить большую площадь, но освещённость на поверхности при неизменном потоке снижается. Слишком низкая установка, наоборот, создаёт яркие участки около опор и выраженные провалы между ними. Поэтому нельзя назначить универсальное правило вроде «для 100-ваттного светильника нужна опора 8 метров». Один 100-ваттный прибор выдаёт 10 000 лм, другой — 15 000 или более, а разные линзы ещё сильнее меняют результат.
Расстояние между опорами также определяется не одной высотой. На него влияют ширина объекта, расположение светильников с одной или двух сторон, КСС, вылет консоли и требуемая равномерность. Попытка увеличить шаг исключительно для сокращения количества опор часто приводит к тому, что средняя освещённость ещё формально остаётся достаточной, но появляются слишком тёмные промежутки. В дорожном освещении такой результат особенно нежелателен, поскольку зрительное восприятие водителя зависит от непрерывности и равномерности световой среды.
Угол наклона светильника является ещё одним полноценным параметром модели. Если поднять корпус, визуально кажется, что он «светит дальше», но одновременно меняется всё фотометрическое распределение относительно поверхности. Может увеличиться засветка прилегающих территорий и яркость светящей поверхности в направлении наблюдателя. Поэтому угол не должен произвольно корректироваться монтажником только по визуальной оценке ночного участка. Если положение требуется изменить, его сначала имеет смысл проверить расчётом.
Вылет кронштейна завершает эту геометрическую систему. На широкой дороге он позволяет приблизить прибор к проезжей части без переноса самой опоры, но увеличение вылета изменяет и светотехническое положение, и механическую нагрузку. В результате высота, шаг, вылет и угол рассматриваются не как независимые характеристики, а как координаты одной светотехнической схемы.
Высота опоры, расстояние между световыми точками, вылет консоли и угол наклона нельзя назначать независимо друг от друга. Изменение любого из этих параметров меняет положение фотометрии относительно поверхности и должно проверяться светотехническим расчетом.
Управление наружным освещением и диммирование
Современный консольный светильник всё чаще является не просто исполнительным прибором, который включается вечером и отключается утром, а частью управляемой наружной сети. Базовая автоматика может использовать фотореле или астрономическое расписание для включения и отключения освещения. Более сложная система позволяет изменять уровень мощности в разные часы, контролировать состояние отдельных линий и световых точек, фиксировать аварии и передавать информацию в диспетчерскую.
На дорогах и территориях с переменной интенсивностью использования диммирование позволяет снизить потребление электроэнергии в периоды минимальной нагрузки. Например, система может работать на номинальном режиме в вечерний час пик, а ночью уменьшать световой поток до предусмотренного проектом уровня. Но снижение мощности не должно назначаться только ради экономии: даже в ночном режиме должны сохраняться необходимые параметры освещения. Поэтому сценарии управления разрабатываются одновременно со светотехническим расчётом, а не после закупки оборудования.
Для реализации таких функций драйвер должен поддерживать выбранный способ управления. В зависимости от оборудования применяются различные интерфейсы и системы связи — проводные управляющие сигналы, PLC, радиоканалы, GSM и другие решения. Если модернизация предусматривает дальнейшее внедрение АСУНО, эту возможность желательно учитывать уже при подборе светильников, иначе через несколько лет для автоматизации придётся заменять драйверы или сами приборы.
Монтаж и подключение консольных светильников
Монтаж начинается не с подъёма светильника автовышкой, а с проверки готовности всего монтажного узла. При новом строительстве должны быть установлены и выверены опоры, смонтированы предусмотренные проектом кронштейны и подготовлено электропитание. При реконструкции сначала оцениваются существующие консоли, точки крепления и проводка. Коррозия, деформация или ослабление кронштейна являются самостоятельным дефектом, который нельзя устранить установкой нового светильника. Если монтажный узел не соответствует оборудованию по диаметру или положению, проблему необходимо решить до подъёма основной партии приборов.
Светильник устанавливается на трубу кронштейна с предусмотренной производителем глубиной посадки и фиксируется штатным крепежом. Для асимметричной дорожной оптики принципиально важна ориентация корпуса относительно проезжей части: разворот светильника изменяет направление фотометрии и может отправить значительную часть потока на тротуар, обочину или противоположную сторону от расчётной зоны. Если модель имеет регулируемый адаптер, угол выставляется в проектное положение. После механического монтажа выполняется электрическое подключение с сохранением герметичности кабельного ввода и предусмотренной схемы защитного проводника.
При массовой установке особенно важна повторяемость. Если на первом светильнике угол составляет 0°, на втором монтажник выставил 10°, а третий повернул в сторону из-за удобства затяжки болта, реальная система уже не соответствует расчётной модели. Поэтому на объекте следует контролировать ориентацию приборов, положение адаптеров и одинаковость монтажных узлов по всей линии. После подключения проверяются включение, работа системы управления и, при необходимости, фактические показатели освещения.
ИНОВ СЕРВИС выполняет монтаж уличных светильников при новом строительстве и реконструкции систем наружного освещения. Работы могут включать демонтаж существующего оборудования, замену кронштейнов, установку новых светильников, подключение, настройку положения и проверку готового участка.
Даже правильно рассчитанный светильник не обеспечит проектный результат при неправильном монтаже. Посадка на кронштейн, ориентация асимметричной оптики, угол корпуса и электрическое подключение должны соответствовать принятой схеме каждой световой точки.
Типичные ошибки при подборе и замене светильников
Самая распространённая ошибка при модернизации — подбор нового LED-прибора исключительно по мощности старого светильника. Формула «раньше стояло 250 Вт, значит достаточно светодиодных 100 Вт» слишком упрощает задачу. Старый ЖКУ или РКУ имеет собственный световой поток и КСС, причём фактические характеристики зависят от лампы, отражателя и состояния оптики. Новый ДКУ может обладать гораздо большей световой отдачей, но одновременно иметь другое распределение. В результате экономия по мощности достигается, а по поверхности появляются тёмные участки или избыточная засветка.
Вторая ошибка — выбор самого яркого прибора из доступных. Увеличение светового потока не исправляет неподходящую КСС. Если большая часть света уходит туда, где он не нужен, добавление мощности лишь делает ненужную засветку ярче. Особенно наглядно это проявляется при освещении широких дорог: светильник должен «дотянуться» до дальних полос именно за счёт оптики, а не только за счёт дополнительных ватт.
Третья ошибка — игнорирование монтажной части. Светильники могут быть закуплены раньше проверки кронштейнов, после чего на объекте выясняется несоответствие посадочного диаметра или невозможность выставить необходимый угол. Иногда новое оборудование значительно тяжелее старого, а состояние существующей консоли неизвестно. На другом объекте модель подходит физически, но её оптика рассчитана на другое положение, чем даёт установленный кронштейн. Все эти проблемы проще устранить на стадии обследования и спецификации.
Четвёртая ошибка — закупка без фотометрического файла. Красивое описание «дорожный светильник, 15 000 лм, угол 150×75°» ещё не даёт достаточной информации для серьёзного расчёта. Для проектирования требуется фотометрия именно той модификации, которая будет поставлена. Если производитель не предоставляет IES или LDT, подтвердить её реальное светораспределение значительно сложнее.
Наконец, часто недооценивается электрическая и эксплуатационная часть. Узкий диапазон напряжения, отсутствие необходимого управления, недостаточная защита от перенапряжений или температурный диапазон, не соответствующий условиям объекта, могут стать причиной проблем уже после ввода. Поэтому цена и номинальная мощность должны рассматриваться только после проверки всех технических параметров.
Нормативные требования к наружному освещению
При работе с консольными светильниками необходимо разделять требования к самому изделию и требования к результату работы осветительной установки. Светильник как электротехническое изделие должен соответствовать применимым стандартам по безопасности и испытаниям. Для светильников, предназначенных для освещения улиц и дорог, действует ГОСТ IEC 60598-2-3-2017, устанавливающий частные требования к соответствующей группе оборудования. Общие светотехнические требования и методы испытаний осветительных приборов содержит ГОСТ 34819-2021. Эти документы относятся прежде всего к характеристикам самого оборудования.
Но сертифицированный и качественно изготовленный светильник ещё не означает автоматически правильно спроектированную систему наружного освещения. Для стационарного утилитарного освещения объектов улично-дорожной сети населённых пунктов действует ГОСТ Р 55706-2023. Он устанавливает классификацию объектов и нормируемые показатели наружного освещения, в том числе требования по освещённости или яркости и равномерности в зависимости от типа территории. При этом область стандарта ограничена именно улично-дорожной сетью населённых пунктов: он не распространяется, например, на территории промышленных предприятий, открытые спортивные сооружения и ряд транспортных объектов. Для них применимость нормативов определяется отдельно.
Это разграничение принципиально важно при написании технического задания и выборе оборудования. Фраза «светильник соответствует ГОСТ» не доказывает, что после его установки дорога будет освещена в соответствии с нормами. Результат определяется количеством и расположением приборов, их фотометрией, высотой, состоянием дорожного покрытия и другими параметрами системы. Именно поэтому светотехнический расчёт является связующим звеном между паспортом отдельного светильника и нормативным результатом на объекте.
Также не следует без пояснения ссылаться на ГОСТ 17677-82 как на действующий документ для современной классификации ДКУ, ЖКУ и РКУ. Стандарт утратил силу в России, хотя сформировавшиеся на его основе обозначения продолжили использоваться в светотехнической отрасли и коммерческих каталогах. В актуальной статье правильнее сохранить эти аббревиатуры как полезную отраслевую терминологию, но нормативные требования к современной продукции связывать уже с действующими документами.
Необходимо различать соответствие самого светильника требованиям к осветительным приборам и соответствие всей установки нормам наружного освещения. Первое подтверждает характеристики оборудования, второе достигается только правильным проектированием, размещением и расчетом всей системы.
Как ИНОВ СЕРВИС реализует системы наружного освещения
Работа с консольными светильниками начинается не с подбора позиции в каталоге, а с исходных данных об объекте. При новом строительстве анализируются генеральный план, дороги и проезды, проектируемые опоры, инженерные сети и благоустройство. При реконструкции дополнительно обследуются существующие светильники, кронштейны, опоры, кабельные или воздушные линии и шкафы управления. Фиксируются высоты световых точек, расстояния между ними, длина и угол консолей, фактическое состояние монтажных узлов. Это позволяет понять, какие элементы системы можно сохранить, а какие необходимо заменить вместе со светильниками.
После сбора исходных данных выполняется светотехнический расчёт. Подбираются несколько вариантов оборудования, загружаются фотометрические файлы, моделируется фактическая геометрия и проверяются требуемые показатели. При необходимости меняются оптика, световой поток, положение светильников, высота или схема размещения. Для нового объекта результат расчёта становится основанием для выбора опор и кронштейнов; при реконструкции — позволяет понять, возможно ли получить требуемый результат на существующей инфраструктуре или её также необходимо корректировать.
Следующий этап — комплектация и электротехническая увязка. В каталоге ИНОВ СЕРВИС представлены уличные светодиодные светильники разных производителей, мощностей и оптических исполнений, а также консольные кронштейны для опор освещения. Подбор выполняется с учётом фотометрии, посадочных размеров, диапазона напряжения, IP, температурного исполнения, возможностей управления и совместимости всех монтажных элементов. Одновременно рассчитываются нагрузки, кабельные линии, аппараты защиты и система управления наружным освещением.
Монтаж выполняется после готовности опор и электроснабжения. Светильники устанавливаются в проектное положение, подключаются и проверяются, а при реконструкции демонтируется устаревшее оборудование и при необходимости заменяются кронштейны. После завершения участка проверяется работа освещения и предусмотренных режимов управления. Для объектов, где проектом или условиями сдачи предусмотрены контрольные измерения, фактические показатели можно сопоставить с расчётной моделью и подтвердить реализованный светотехнический результат.
ИНОВ СЕРВИС выполняет светотехнический расчет и проектирование наружного освещения, подбор и поставку консольных светодиодных светильников, опор и кронштейнов, электромонтажные работы, монтаж и подключение светового оборудования, настройку систем управления, пусконаладочные работы и техническое сопровождение в согласованных границах проекта.
Результат правильного подбора консольного светильника — не отдельный прибор заданной мощности, а работающая система наружного освещения, в которой фотометрия, световой поток, высота и расположение опор, консоли, электроснабжение и управление согласованы между собой и обеспечивают требуемые показатели на объекте.
