Освещение подземных горных выработок

О чем Вы узнаете

• Специфика и требования к освещению горных выработок — Экстремальные условия эксплуатации
• Нормы освещённости по ГОСТ и отраслевым стандартам — Регламентированные показатели для разных зон
• Типы освещения в подземных выработках — Стационарное, переносное, аварийное, индивидуальное
• Взрывозащищённое оборудование — Маркировка Ex и требования безопасности
• Современные LED-решения для шахт — Преимущества светодиодных технологий

Инфраструктура защиты: профессионально спроектированное освещение исключает человеческий фактор и гарантирует стопроцентную видимость в экстремальных условиях глубины!

Представьте: горизонт угольной шахты на глубине 600-1200 метров, где работают десятки горняков в условиях полной природной темноты (без искусственного освещения — абсолютная чернота), при температуре +25...+35°C, влажности 90-100%, наличии взрывоопасной метано-угольной пыли в воздухе, под угрозой обрушения породы. В этих экстремальных условиях правильное освещение — это не вопрос комфорта, а вопрос выживания: недостаточная освещённость приводит к травматизму (наезды транспорта, падения в выработки, удары о выступы породы, попадание в движущиеся механизмы — до 35% несчастных случаев в шахтах связаны с недостаточной видимостью, данные Ростехнадзора), снижению производительности труда на 20-40% (горняк не видит забой, медленнее работает, больше устаёт, чаще ошибается), психологическому стрессу (работа в темноте вызывает страх, тревожность, клаустрофобию — нарушает концентрацию, увеличивает риск ошибок), при аварии затрудняет эвакуацию (в задымлённой выработке без аварийного освещения горняки теряют ориентацию — критическая потеря времени).

Статистика аварийности: анализ крупнейших шахтных катастроф последних 20 лет (взрывы метана на шахтах «Распадская», «Северная», «Листвяжная») показывает, что в 40-60% случаев фактором, усугубившим последствия, было отключение освещения при взрыве/пожаре — горняки не могли найти выход, спасатели не могли быстро проникнуть в выработки. При этом современные взрывозащищённые LED-светильники с автономным питанием способны продолжать работу даже при повреждении основной электросети, обеспечивая освещение путей эвакуации. Экономика освещения в шахтах: для угольной шахты производительностью 1-3 млн тонн/год (средняя шахта с численностью подземного персонала 800-1500 человек) стоимость освещения составляет 2-5% общих эксплуатационных расходов, но влияние на безопасность и производительность — критическое. Модернизация освещения с люминесцентных/ртутных ламп на LED окупается за 1,5-3 года за счёт: снижения энергопотребления на 60-75% (для шахты экономия 2-5 млн ₽/год), сокращения затрат на обслуживание (LED служат 50-100 тыс. часов против 5-15 тыс. у традиционных ламп — замена раз в 10-15 лет вместо ежегодной; экономия на спуске персонала для замены, закупке ламп — 1-3 млн ₽/год), снижения травматизма (улучшение видимости снижает количество несчастных случаев на 25-40% — экономия на выплатах, простоях, расследованиях — 5-15 млн ₽/год), повышения производительности (улучшение освещённости забоя увеличивает производительность горнорабочих на 10-25% — прирост добычи на 100-300 тыс. тонн/год — дополнительная выручка 150-600 млн ₽/год при цене угля 1500 ₽/т).

Для руководства шахт правильное освещение — это: соблюдение требований Ростехнадзора (нарушение норм освещённости — основание для предписаний, штрафов 150-250 тыс. ₽, в крайних случаях — приостановка работ участка до устранения — потери от простоя 10-50 млн ₽/сутки), снижение рисков аварий (недостаточное освещение — один из 43 факторов риска, регулярно проверяемых при плановых проверках Ростехнадзора), улучшение условий труда (современное качественное освещение — весомый фактор привлечения и удержания кадров; дефицит горняков — хроническая проблема отрасли; шахты с лучшими условиями труда имеют преимущество при найме). Компания Инов Сервис специализируется на комплексном освещении подземных горных выработок — от проектирования до поставки сертифицированного взрывозащищённого оборудования, монтажа и обслуживания; все светильники имеют разрешения Ростехнадзора, сертификаты соответствия ТР ТС (Технический регламент Таможенного союза) 012/2011 "О безопасности оборудования для работы во взрывоопасных средах", прошли испытания в аккредитованных лабораториях; гарантия работоспособности в экстремальных шахтных условиях.

Специфика и требования к освещению горных выработок

Экстремальные условия: жесточайшие требования к оборудованию диктуют необходимость использования специализированных решений для агрессивной среды

Подземные горные выработки угольных шахт — одна из самых агрессивных сред эксплуатации электрооборудования (сопоставимо с морскими нефтяными платформами, химическими производствами). Ключевые факторы, определяющие требования к освещению: Фактор 1: Взрывоопасная атмосфера — наличие метана (CH₄, природный газ, выделяющийся из угольных пластов; концентрация 5-15% в воздухе образует взрывоопасную смесь, воспламеняемую искрой, нагретой поверхностью выше 650°C) и угольной пыли (взвесь пыли с размером частиц менее 0,1 мм в концентрации более 40 г/м³ образует взрывоопасное пылевое облако, воспламеняемое при температуре 610-650°C). Требование: все электрооборудование, включая светильники, должно быть взрывозащищённым — исключать возможность воспламенения метана и угольной пыли; маркировка взрывозащиты для угольных шахт России: 1ExdI M1 или ExdI M1 (расшифровка: Ex — взрывозащита, d — взрывонепроницаемая оболочка, I — группа оборудования для подземных выработок шахт, M1 — категория повышенной надёжности для работы в наиболее опасных зонах); альтернативные виды взрывозащиты: ExiaI (искробезопасная электрическая цепь — для маломощных светильников, переносных ламп), ExeI (повышенная надёжность против взрыва).

Фактор 2: Высокая влажность и запылённость — влажность воздуха в выработках 90-100% (постоянный конденсат на всех поверхностях, капёж воды с кровли), угольная и породная пыль оседает на светильниках толстым слоем (снижает световой поток на 30-60% за месяц эксплуатации без очистки), водяные струи от орошения (в лавах для подавления пыли применяется орошение водой под давлением — светильники попадают под струи). Требование: степень защиты корпуса IP65 минимум (полная защита от пыли + защита от струй воды), для зон с интенсивным орошением IP66-67 (защита от мощных водяных струй, временного погружения), герметичные кабельные вводы (резиновые/силиконовые уплотнители, исключающие проникновение влаги внутрь корпуса), коррозионностойкий корпус (алюминий с порошковым покрытием или нержавеющая сталь; обычная сталь ржавеет за 6-12 месяцев). Фактор 3: Механические воздействия — удары породы при обрушении кровли, навалы угля, наезды транспорта (вагонетки, электровозы, самоходное оборудование в стеснённых выработках высотой 1,8-2,5 м — регулярные задевания светильников техникой), вибрация от работы комбайнов, взрывных работ. Требование: ударопрочность IK09-10 (выдерживает удар энергией 10-20 Дж — эквивалент падения молотка массой 1-2 кг с высоты 0,5 м), прочный корпус (литой алюминий, толщина стенок 3-5 мм; пластиковые корпуса недопустимы — растрескиваются), защитные решётки на рассеивателе (металлическая сетка, защищающая стекло/поликарбонат от прямых ударов).

Фактор 4: Температурный режим — температура в глубоких горизонтах +25...+40°C (геотермальный градиент 3°C на каждые 100 м глубины; на глубине 1000 м температура породы +30...+35°C), в выработках с недостаточной вентиляцией до +50°C (работающее оборудование выделяет тепло). Требование: рабочий диапазон температур светильников -20...+60°C (нижний предел для стволов шахт, вентиляционных выработок зимой; верхний — для горячих забоев), термостойкие материалы (силиконовые уплотнители, термостойкие кабели), эффективный теплоотвод LED (алюминиевый радиатор — LED деградируют при перегреве выше 80-90°C). Фактор 5: Низкое напряжение питания — в подземных выработках угольных шахт категории «опасные по газу и пыли» (категория I по метану — большинство российских угольных шахт) запрещено использование напряжения выше 127 В для стационарного освещения (требование п. 6.1.2 Правил безопасности в угольных шахтах ПБ 05-618-03), для переносных светильников — не выше 36 В, для индивидуальных головных светильников шахтёров — не выше 12 В (обычно 3,7-7,4 В — аккумуляторы). Требование: светильники должны работать от напряжения 36 В, 127 В (постоянный или переменный ток) для стационарных, 12 В или аккумуляторы для переносных и индивидуальных; использование светильников на 220 В категорически запрещено в угольных шахтах (допустимо только в рудниках, не опасных по газу).

Таблица 1: Факторы среды и требования к освещению в шахтах

Фактор 6: Агрессивные химические среды — в некоторых шахтах (особенно со сложной гидрогеологией) присутствуют агрессивные подземные воды с содержанием солей, кислот (pH 3-5 — кислая среда), сероводорода H₂S (вызывает коррозию металлов). Требование: химически стойкие материалы корпуса и уплотнителей (нержавеющая сталь AISI 316, силикон, фторопласт для уплотнений). Дополнительные требования: Ремонтопригодность — возможность замены отдельных компонентов (рассеивателя, драйвера LED, кабельного ввода) без замены всего светильника (в шахте дорого и трудоёмко спускать/поднимать оборудование — выгоднее ремонтировать на месте). Лёгкость очистки — гладкие поверхности корпуса без труднодоступных углублений (быстрая очистка от угольной пыли — восстановление светового потока). Долговечность — срок службы минимум 50 000 часов (10-15 лет эксплуатации в 3-сменном режиме по 12 часов) — минимизация замен (каждая замена светильника на глубине 600-1200 м — сложная логистическая операция стоимостью 5-15 тыс. ₽).

Нормы освещённости по ГОСТ и отраслевым стандартам

Регламентированные показатели: строгое соблюдение норм от транспортных выработок до забоев гарантирует безопасность и эффективность работ

Освещённость подземных горных выработок регулируется комплексом нормативных документов: ГОСТ Р 55710-2013 "Освещение рабочих мест внутри зданий. Нормы и методы измерений" (общие требования к производственному освещению, применимые к горным выработкам), СП 52.13330.2016 "Естественное и искусственное освещение" (актуализированная редакция СНиП 23-05-95; раздел о производственном освещении), Правила безопасности в угольных шахтах ПБ 05-618-03 (основной отраслевой документ Ростехнадзора; раздел 6.1 "Электрическое освещение" — обязательные требования для угольных шахт России), Правила безопасности при ведении горных работ и переработке твердых полезных ископаемых ПБ 03-553-03 (для рудников цветных и чёрных металлов, нерудных ископаемых), Инструкция по устройству электрооборудования подземных горных выработок угольных шахт РД 05-366-00 (детализация требований к монтажу, эксплуатации электрооборудования, включая освещение), Отраслевые стандарты компаний-недропользователей (СУЭК, Кузбассразрезуголь, Распадская и др. имеют собственные стандарты освещения, часто более жёсткие, чем федеральные нормы).

Нормы освещённости для основных типов выработок угольных шахт (согласно ПБ 05-618-03 и ГОСТ Р 55710-2013): Главные откаточные и вентиляционные штреки — основные транспортные выработки, по которым перемещаются люди, транспорт (ленточные конвейеры, электровозы с вагонетками), вентиляционный воздух: норма 10 лк на уровне почвы выработки (измеряется посередине выработки на высоте 0 м от рельсов/почвы); эта норма обеспечивает безопасное передвижение людей, различение препятствий, движущегося транспорта на расстоянии 20-30 м; расчёт светильников: для выработки сечением 10 м² (ширина 3-4 м, высота 2,5-3 м) при установке светильников 36 Вт (3600 лм) с интервалом 12-15 м обеспечивается норма 10-15 лк. Подготовительные выработки (проходческие забои, где ведётся проходка новых штреков): норма 30 лк в забое (место непосредственной работы горнорабочих — бурение шпуров, установка крепи, погрузка породы); повышенная норма обусловлена необходимостью видеть детали работы (отверстия для шпуров, трещины в породе, элементы крепи); дополнительно используется местное освещение (переносные светильники на штативах, фары комбайнов) для увеличения локальной освещённости до 50-100 лк.

Таблица 2: Нормы освещённости в подземных выработках угольных шахт

Лавы (очистные забои) — зоны непосредственной добычи угля комбайном: норма 30 лк в зоне работы комбайна и крепления секций механизированной крепи; обеспечивается подвижными светильниками на самом комбайне (мощные фары 50-150 Вт, направленные на забой) + переносные светильники горнорабочих; стационарные светильники в лавах обычно не устанавливаются (лава — временная выработка, постоянно перемещающаяся по мере выемки угля). Камеры оборудования (подземные подстанции, насосные станции, компрессорные, ремонтные мастерские): норма 50 лк на рабочих поверхностях (панели оборудования, верстаки); повышенная норма для выполнения работ средней точности (ремонт электрооборудования, сборка/разборка механизмов); для камер с постоянным присутствием персонала рекомендуется 75-100 лк. Участковые пункты (диспетчерские, медицинские пункты, помещения нарядчиков/мастеров): норма 100-150 лк на рабочих столах; эти помещения — фактически офисы под землёй, где ведётся работа с документами, мониторами; требования близки к освещению надземных офисов. Околоствольные дворы, сопряжения выработок — зоны пересечения нескольких выработок, посадочные площадки у стволов шахт (где горняки ожидают клеть для подъёма/спуска): норма 20 лк; повышенная норма (по сравнению с обычными штреками) обусловлена интенсивным движением людей и транспорта, необходимостью чёткого различения направлений, указателей, движущихся клетей.

Вертикальные стволы шахт (вертикальные выработки диаметром 5-8 м, глубиной 300-1500 м, по которым движутся клети с людьми/грузом): норма 5 лк на стенках ствола; светильники устанавливаются на расстояхнии каждые 20-30 м по глубине ствола (крепятся к армировке — металлическим направляющим для клети); освещение ствола необходимо для визуального контроля состояния крепи, армировки (при спуске в клети), для работы стволовых (рабочих, обслуживающих ствол). Лестничные ходки (вертикальные или наклонные лестницы для аварийной эвакуации людей при остановке подъёма): норма 10 лк на ступенях; аварийное освещение лестничных ходков должно работать от автономных источников (аккумуляторы) минимум 2 часа (время, необходимое для эвакуации всех людей с горизонта). Коэффициент запаса — при проектировании освещения закладывается коэффициент запаса Кз = 1,5-2,0 (фактическая установленная освещённость должна быть в 1,5-2 раза выше нормы); обусловлено быстрым загрязнением светильников угольной пылью (снижение светового потока на 30-60% за месяц — очистка проводится раз в 1-3 месяца в зависимости от запылённости выработки), деградацией световых источников в агрессивной среде (к концу срока службы световой поток LED снижается до 70-80% начального).

Равномерность освещения — для подземных выработок норматив равномерности мягче, чем для поверхностных помещений: коэффициент неравномерности до 0,1-0,15 допустим (то есть минимальная освещённость может быть в 10 раз ниже максимальной); это обусловлено большой протяжённостью выработок (сотни метров-километры) и линейным расположением светильников (максимум под светильником, минимум посередине между двумя светильниками); важно обеспечить отсутствие полностью тёмных зон (участков выработки без какого-либо света — опасность падений, столкновений). Показатель ослеплённости и пульсации — в шахтах не нормируются жёстко (в отличие от офисов, где Кп≤5%, М≤40); это связано с тем, что работа в выработках — в основном физический труд, не связанный с точной зрительной работой и длительной концентрацией внимания на мелких деталях; однако современные LED-светильники обеспечивают Кп<3%, что комфортно для глаз. Аварийное освещение — в угольных шахтах обязательно наличие аварийного эвакуационного освещения на путях выхода людей (главные откаточные штреки, лестничные ходки, околоствольные дворы): норма не менее 2 лк на почве выработки; работа от автономных источников (встроенные аккумуляторы) минимум 2 часа; автоматическое включение при пропадании основного питания.

Типы освещения в подземных выработках

Комплексная система: сочетание стационарного, переносного, индивидуального и аварийного освещения обеспечивает полную безопасность

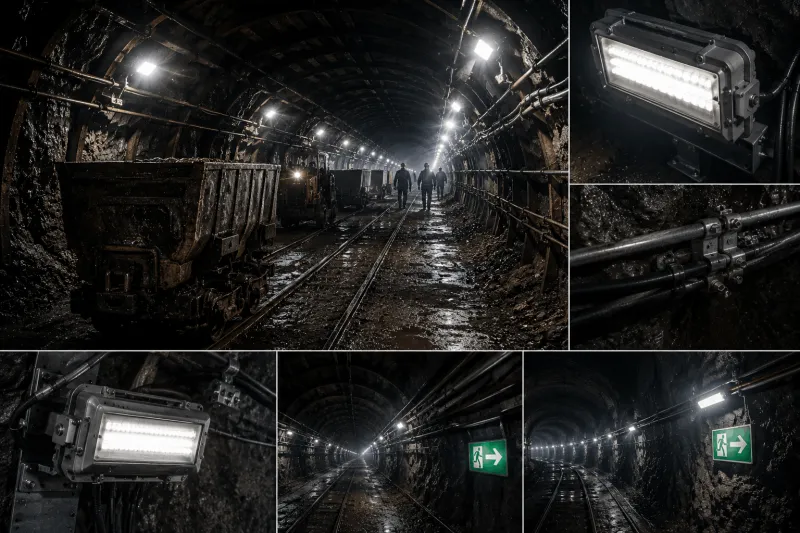

Стационарное (рудничное) освещение — основная система освещения выработок; светильники закреплены стационарно на крепи выработки (деревянные стойки, металлические арки, анкерная крепь) или на специальных кронштейнах, подвешены к кровле на тросах; питание от стационарной шахтной сети 127 В или 36 В (трансформаторные подстанции на каждом горизонте понижают напряжение 6 кВ до 127 В, затем местные трансформаторы понижают до 36 В для особо опасных участков); типы стационарных светильников: Рудничные взрывозащищённые светильники 36-72 Вт — основной тип для угольных шахт; корпус литой алюминий, маркировка 1ExdI M1, степень защиты IP65-67, LED-источник, световой поток 3600-7200 лм, питание 36 В или 127 В AC/DC, крепление на кронштейн или подвес; стоимость 8500-18000 ₽/шт. Прожекторы взрывозащищённые 100-200 Вт — для больших камер (насосные, подстанции, ремонтные мастерские), околоствольных дворов; световой поток 10000-20000 лм; стоимость 25000-55000 ₽/шт. Линейные светильники 18-36 Вт — для узких низких выработок (высота менее 2 м), где требуется компактное решение; длина 600-1200 мм, световой поток 1800-3600 лм; стоимость 6500-12000 ₽/шт.

Схемы размещения стационарных светильников: Односторонняя — светильники размещены с одной стороны выработки (на одной крепи) с интервалом 10-20 м; используется в узких выработках шириной до 3 м; экономична (меньше светильников), но создаёт неравномерность освещения. Двухсторонняя в шахматном порядке — светильники размещены с обеих сторон выработки попеременно (первый слева, второй справа через 10-15 м, третий слева и т.д.); оптимальный вариант для выработок шириной 3-5 м; обеспечивает лучшую равномерность. Двухсторонняя симметричная — светильники парами с обеих сторон на одной поперечной линии с интервалом 15-25 м между парами; для широких выработок (откаточные штреки с двумя путями), камер. Центральная — светильники подвешены по центру выработки к кровле на тросах; для высоких выработок (высота более 3,5 м), где боковое крепление неэффективно. Управление стационарным освещением: Участковое — на каждом участке выработки (200-500 м) установлен распределительный пункт с выключателями (ручные рубильники или автоматические выключатели); дежурный электрослесарь или диспетчер включает/выключает освещение участка в зависимости от режима работы (на нерабочих участках свет выключается — экономия энергии). Автоматическое с датчиками движения — современное решение: светильники оснащены датчиками движения (включаются при приближении людей/транспорта, выключаются через 5-15 минут после ухода); экономия электроэнергии до 70% (свет горит только при необходимости); стоимость датчика движения для взрывозащищённого исполнения 3500-7000 ₽, окупаемость 1-2 года. Диспетчерское (для крупных современных шахт) — все светильники подключены к АСУТП (автоматизированная система управления технологическими процессами); диспетчер с поверхности видит карту освещения шахты, может удалённо включать/выключать любой светильник, получает сигналы о неисправностях; требует прокладки дополнительных сигнальных кабелей или использования PLC-технологии (управление по силовой сети).

Переносное (местное) освещение — светильники, которые горнорабочие переносят с собой и устанавливают в месте работы на штативах, магнитных креплениях, крюках; используются для локального увеличения освещённости в месте выполнения работ (ремонт оборудования, установка крепи, осмотр выработки); типы: Переносные взрывозащищённые светильники на штативах — мощность 20-50 Вт, световой поток 2000-5000 лм, телескопический штатив высотой 1-2,5 м, питание 36 В от сети (кабель длиной 20-50 м) или от аккумулятора (автономность 4-8 часов); маркировка ExdI M1 или ExiaI M1; стоимость 12000-28000 ₽. Переносные прожекторы — мощные светильники 50-100 Вт для освещения большой площади (ремонтные работы в камерах, осмотр забоя); стоимость 18000-45000 ₽. Магнитные светильники — компактные 10-20 Вт с магнитным креплением (крепятся к металлическим элементам оборудования, крепи); удобны для ремонта — освобождают руки; стоимость 6500-15000 ₽. Индивидуальное (головное) освещение — шахтёрские головные светильники (налобные фонари), которые каждый горнорабочий носит на каске; основной источник света для горняка (обеспечивает видимость в направлении взгляда, всегда с собой — критично при аварии, когда стационарное освещение может отключиться); характеристики: мощность 3-10 Вт LED, световой поток 300-1000 лм, питание от аккумулятора 3,7-7,4 В (литий-ионный) ёмкостью 5-15 А·ч, расположенного на поясе (соединён кабелем с фонарём на каске); время работы 12-20 часов на одном заряде (смена + запас на аварийную ситуацию); маркировка взрывозащиты ExiaI M1 (искробезопасная цепь — низкое напряжение и ограничение тока исключают искрообразование); стоимость комплекта (фонарь + аккумулятор + зарядное устройство) 8000-25000 ₽; срок службы 3-5 лет (затем аккумулятор деградирует, требуется замена).

Таблица 3: Типы освещения в шахтах и их применение

Аварийное освещение — специальные светильники, автоматически включающиеся при отключении основного освещения (пожар, взрыв, авария электросети); задачи: обеспечить минимальную видимость для безопасной эвакуации людей из шахты, освещение путей следования аварийно-спасательных отрядов к месту аварии; типы: Светильники аварийные со встроенным аккумулятором — устанавливаются стационарно вдоль путей эвакуации (главные штреки, лестничные ходки) с интервалом 20-40 м; при пропадании сетевого напряжения автоматически переключаются на аккумулятор; мощность в аварийном режиме 6-12 Вт (снижена для продления автономности), световой поток 600-1200 лм, время работы 2-3 часа; постоянно заряжаются от сети; стоимость 12000-25000 ₽. Световые указатели направления эвакуации — стрелки со светящейся пиктограммой «Выход», указывающие направление к выходу на поверхность; устанавливаются на сопряжениях выработок, развилках; работают от встроенного аккумулятора минимум 3 часа; стоимость 5000-12000 ₽. Фотолюминесцентные (самосветящиеся) указатели — знаки из фотолюминесцентного материала (заряжаются от света стационарных светильников, светятся в темноте до 8-12 часов); не требуют электропитания, абсолютно надёжны; используются как дублирующая система; стоимость 800-2500 ₽.

Взрывозащищённое оборудование: маркировка Ex и требования безопасности

Взрывозащита: абсолютное требование для угольных шахт, исключающее воспламенение метана и угольной пыли

Взрывозащита электрооборудования — комплекс конструктивных решений, исключающих воспламенение окружающей взрывоопасной атмосферы (метана, угольной пыли); регулируется ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (основной технический регламент Таможенного союза, обязательный для России, Беларуси, Казахстана), ГОСТ IEC 60079 (серия стандартов) — гармонизированы с международными стандартами IEC, детализируют виды взрывозащиты, требования к конструкции, испытаниям, маркировке. Маркировка взрывозащиты для подземных горных выработок: полная маркировка на корпусе светильника выглядит, например, так: 1ExdI M1 X или в новой редакции Ex db I M1 Ex tb IIIC T135°C Db; расшифровка: 1 (или отсутствие цифры в новой редакции) — соответствие стандартам ГОСТ (для оборудования российского производства или сертифицированного в России); Ex — общее обозначение взрывозащиты; d — тип взрывозащиты "взрывонепроницаемая оболочка" (наиболее распространённый для рудничных светильников); означает, что корпус светильника выдерживает внутренний взрыв метана (если он каким-то образом попал внутрь корпуса и воспламенился) без разрушения и без передачи взрыва наружу; достигается: особо прочным литым корпусом (выдерживает давление взрыва 8-10 бар), длинными фланцевыми соединениями (зазор между половинами корпуса менее 0,2 мм, длина зазора минимум 25 мм — пламя, выходящее через щель, остывает и не воспламеняет внешний метан), специальными болтами (с метрической резьбой М8-М10, затягиваемыми с определённым моментом).

I — группа оборудования для подземных выработок шахт, опасных по рудничному газу (метану) и/или горючей пыли; отличается от групп II (наземные производства с газовыми смесями) и III (пылевые производства) более жёсткими требованиями (метан имеет низкую энергию воспламенения, угольная пыль — высокую взрывоопасность). M1 — категория оборудования: M1 — оборудование повышенной надёжности, предназначенное для использования в наиболее опасных зонах выработок (зоны, где метан может присутствовать постоянно или длительное время — выемочные участки, тупиковые забои, дегазационные выработки); может работать в атмосфере с содержанием метана до 2% (нижний предел взрываемости метана 5%, но оборудование М1 должно быть безопасно при любой концентрации); M2 — оборудование нормальной надёжности для менее опасных зон (где метан может появиться только при аварии); в современных угольных шахтах России используется преимущественно М1 (более универсально, допускается в любых зонах). X (если присутствует) — означает, что при эксплуатации необходимо соблюдать особые условия безопасности, указанные в паспорте (например, ограничения по температуре окружающей среды, необходимость регулярной очистки от пыли, ограничения по установке). Альтернативные виды взрывозащиты для шахтных светильников: Exi (искробезопасная электрическая цепь) — используется для маломощных светильников (индивидуальные головные светильники, переносные малой мощности); принцип: напряжение и ток в цепи настолько малы (обычно до 12 В, ток до 100 мА), что при любой неисправности (короткое замыкание, искра) выделяющаяся энергия недостаточна для воспламенения метана; маркировка ExiaI M1 (ia — уровень защиты «особо высокий» — безопасность обеспечивается при двух независимых неисправностях одновременно).

Exe (повышенная надёжность против взрыва) — конструкция исключает появление искр и опасных нагревов при нормальной эксплуатации за счёт увеличенных зазоров, усиленной изоляции, ограничения токов; используется реже, в основном для вспомогательных элементов (кабельные вводы, соединительные коробки). Комбинированная защита — многие современные светильники имеют комбинацию: корпус с взрывонепроницаемой оболочкой Exd (защищает силовую часть — драйвер LED, клеммы подключения), внутри которого искробезопасная цепь Exia питает сами LED (дополнительная защита); маркировка ExdiaI M1. Температурный класс (в новой редакции маркировки): T135°C — максимальная температура поверхности корпуса светильника не превышает 135°C; для метана критическая температура самовоспламенения 650°C, но в присутствии угольной пыли требования жёстче (угольная пыль воспламеняется при 600-650°C, но тлеть может начать при 200-250°C); для шахт установлен лимит: максимальная температура поверхности оборудования 150°C (с запасом безопасности); современные LED-светильники имеют температуру корпуса 40-80°C (намного ниже лимита — безопасны). Класс защиты от пыли (в новой маркировке): IIIC — защита от взрывоопасной токопроводящей пыли (угольная пыль — токопроводящая, создаёт дополнительную опасность); Db — уровень защиты от пыли (высокий).

Сертификация взрывозащищённого оборудования: для допуска к эксплуатации в угольных шахтах России светильники должны иметь: Сертификат соответствия ТР ТС 012/2011 — выдаётся аккредитованным органом по сертификации (ВНИИПО, ПромЭксперт, др.) на основании испытаний в аккредитованной лаборатории; подтверждает, что оборудование спроектировано, изготовлено и испытано в соответствии с требованиями взрывозащиты; срок действия до 5 лет. Разрешение Ростехнадзора на применение — дополнительный документ, необходимый для оборудования, применяемого на опасных производственных объектах (угольные шахты относятся к ОПО I класса — максимальная опасность); выдаётся Федеральной службой по экологическому, технологическому и атомному надзору на основании экспертизы промышленной безопасности; срок действия бессрочно (пока оборудование производится без изменений конструкции). Декларация о соответствии другим техническим регламентам (ТР ТС 004/2011 "О безопасности низковольтного оборудования", ТР ТС 020/2011 "Электромагнитная совместимость"). Протоколы испытаний — результаты огневых испытаний (взрыв метана внутри корпуса), климатических (работа при экстремальных температурах, влажности), механических (удары, вибрация), электрических (измерение характеристик). Эксплуатационные документы — паспорт с указанием маркировки взрывозащиты, особых условий применения, руководство по эксплуатации с требованиями к монтажу, обслуживанию.

Таблица 4: Виды взрывозащиты рудничных светильников

Монтаж и эксплуатация взрывозащищённых светильников: Монтаж выполняется только квалифицированным персоналом (электрослесари с группой электробезопасности не ниже III, прошедшие обучение по монтажу взрывозащищённого оборудования); при монтаже критически важно: обеспечить герметичность кабельных вводов (использовать комплектные сальники, затягивать с регламентированным усилием — иначе внутрь корпуса попадёт влага, метан), не повредить фланцевые поверхности корпуса (царапины, вмятины нарушают взрывонепроницаемость — при обнаружении повреждений корпус заменяется), затянуть крепёжные болты с правильным моментом (указан в паспорте, обычно 8-12 Н·м; недостаточная затяжка — неплотное прилегание фланцев, чрезмерная — деформация фланцев), использовать кабели с соответствующей изоляцией (бронированные кабели с резиновой изоляцией — стойкие к механическим воздействиям, влаге). Эксплуатация: осмотр светильников раз в месяц (проверка отсутствия повреждений корпуса, герметичности, загрязнения), очистка от пыли раз в 1-3 месяца (протирка рассеивателя влажной ветошью — восстановление светового потока; при очистке не открывать корпус под землёй — только на поверхности в специальном помещении), измерение освещённости раз в год (аккредитованной лабораторией — протокол для Ростехнадзора), ремонт только на поверхности в мастерской (открытие корпуса взрывозащищённого светильника в подземных выработках категорически запрещено — даже для замены лампы; неисправный светильник снимается, поднимается на поверхность, ремонтируется, испытывается, затем спускается обратно).

Современные LED-решения для шахт

Светодиодные технологии: революционное решение, обеспечивающее энергоэффективность, долговечность и высокое качество света

LED-светильники вытесняют традиционные источники света (люминесцентные, ртутные, натриевые лампы) в шахтах по всему миру; доля LED в новых/модернизируемых шахтах России достигла 70-80% (по данным отраслевых обзоров); преимущества LED для шахт: Энергоэффективность — LED-светильник 36 Вт даёт световой поток 3600 лм (100 лм/Вт), что эквивалентно люминесцентной лампе 80 Вт (45 лм/Вт) или ртутной лампе ДРЛ 125 Вт (30 лм/Вт); экономия электроэнергии 50-70%; для шахты с 1000 стационарными светильниками экономия: было 1000 × 80 Вт × 12 ч/день × 300 дней/год = 288 тыс. кВт·ч/год × 5 ₽/кВт·ч = 1,44 млн ₽/год; стало 1000 × 36 Вт × 12 ч × 300 = 130 тыс. кВт·ч × 5 ₽ = 650 тыс. ₽/год; экономия 790 тыс. ₽/год. Долговечность — срок службы LED 50-100 тыс. часов (15-30 лет при 12 ч/день) против 5-15 тыс. часов у люминесцентных (1,5-4 года), 5-10 тыс. у ДРЛ (1,5-3 года); замена светильников в 5-10 раз реже; учитывая, что замена одного светильника в шахте на глубине 600-1000 м стоит 3-10 тыс. ₽ (спуск электрослесарей, снятие старого, установка нового, подъём на поверхность), экономия на обслуживании огромна: для 1000 светильников при замене раз в 2 года (500 замен/год) × 5 тыс. ₽ = 2,5 млн ₽/год; с LED замена раз в 15 лет (67 замен/год) × 5 тыс. = 335 тыс. ₽/год; экономия 2,16 млн ₽/год.

Качество света — современные LED для шахт: цветовая температура 4000-5000 К (нейтральный/холодный белый — максимально близко к дневному свету, улучшает видимость деталей, цветоразличение), индекс цветопередачи Ra 70-85 (хорошая передача цветов — важно для различения цвета породы, маркировки оборудования, кабелей), коэффициент пульсации <3% (против 10-40% у люминесцентных с электромагнитными балластами — комфорт для глаз, снижение утомляемости). Мгновенное включение — LED включаются на полную яркость мгновенно (против 3-5 минут прогрева ртутных ДРЛ, 1-2 секунд люминесцентных) — критично для аварийных ситуаций. Работа при низких температурах — LED работают при -40°C без потери яркости (люминесцентные при температуре ниже +5°C теряют яркость, при -10°C могут не запуститься — проблема для стволов, вентиляционных выработок зимой). Устойчивость к вибрации — отсутствие нитей накала, хрупких стеклянных трубок (как у люминесцентных) делает LED абсолютно виброустойчивыми — идеально для шахт (постоянная вибрация от комбайнов, взрывных работ, транспорта; люминесцентные лампы часто выходят из строя из-за вибрации — обрыв нитей, трещины трубок). Компактность и малый вес — LED-светильник 36 Вт весит 2-3 кг (против 5-8 кг светильник с люминесцентной лампой 80 Вт + балласт + корпус) — упрощает монтаж, снижает нагрузку на крепь. Экологичность — отсутствие ртути (люминесцентные и ДРЛ содержат 5-50 мг ртути на лампу — при повреждении в выработке опасность отравления; утилизация как опасные отходы стоит 50-150 ₽/лампу; LED утилизируются как обычные электронные отходы — дешевле). Направленность света — LED излучают свет в переднюю полусферу (180°), в отличие от ламп накаливания, люминесцентных (360° — половина света теряется на отражение); LED-светильники эффективнее используют световой поток — для достижения той же освещённости нужна меньшая мощность.

Таблица 5: Сравнение LED и традиционных источников света для шахт

Специализированные LED-решения для шахт от ELLED.su: Линейка взрывозащищённых LED-светильников мощностью 18-200 Вт, маркировка 1ExdI M1, IP65-67, срок службы 80000 часов, гарантия 60 месяцев (5 лет — максимальная на рынке), сертификаты ТР ТС 012/2011 и разрешения Ростехнадзора на все модели; модельный ряд: РСП18-36Ex (18-36 Вт, 1800-3600 лм) — для узких низких выработок, цена 7500-12000 ₽; РСП50-72Ex (50-72 Вт, 5000-7200 лм) — универсальные для откаточных штреков, цена 12000-18000 ₽; РСП100-150Ex (100-150 Вт, 10000-15000 лм) — прожекторы для камер, околоствольных дворов, цена 25000-45000 ₽; РСП200Ex (200 Вт, 20000 лм) — сверхмощные для больших объёмов, цена 48000-65000 ₽. Светильники с датчиками движения — модели с интегрированными взрывозащищёнными датчиками движения (дальность 8-15 м, угол обзора 120°); включаются при приближении людей/транспорта, работают 5-15 минут, затем переходят в дежурный режим 20% яркости или выключаются; экономия электроэнергии до 70%; доплата к базовой модели 3500-6000 ₽ (окупаемость за счёт экономии энергии 1-2 года). Аварийные светильники со встроенным аккумулятором — при пропадании сети автоматически переключаются на аккумулятор LiFePO₄ (время работы 3-5 часов в аварийном режиме, мощность 6-12 Вт); для путей эвакуации; цена 15000-28000 ₽.

Комплексные решения "под ключ": ELLED.su предлагает не просто поставку светильников, а комплексное решение задачи освещения шахты: Светотехнический расчёт — инженеры выезжают на шахту, обследуют выработки (измеряют существующую освещённость, фиксируют сечения выработок, типы крепи, условия), разрабатывают проект освещения (расчёт количества и мощности светильников, схемы размещения, трассы кабелей) с гарантией соответствия нормам освещённости; бесплатно при заказе от 100 светильников. Подбор оборудования — на основании расчёта подбираются оптимальные модели светильников (баланс цена/качество/функциональность), кабели, крепёжные элементы, распределительные пункты. Поставка — оборудование поставляется со всеми сертификатами, паспортами, упаковано для транспортировки под землю (защита от ударов, влаги). Шефмонтаж — если монтаж выполняется силами шахты, инженеры ELLED.su проводят инструктаж электрослесарей, курируют монтаж, проверяют правильность установки (критично для взрывозащищённого оборудования — ошибки могут привести к потере взрывозащиты). Монтаж "под ключ" — при желании заказчика бригада ELLED.su (аттестованные на право работы в шахтах специалисты) выполняет весь комплекс работ: спуск оборудования, демонтаж старых светильников, монтаж новых, прокладку/замену кабелей, подключение, пусконаладку, измерения освещённости; гарантия на монтажные работы 36 месяцев. Обучение персонала — обучение электрослесарей шахты эксплуатации и обслуживанию LED-светильников (особенности очистки, диагностика неисправностей, правила ремонта). Постпроектное обслуживание — сервисные договоры на техническое обслуживание (плановые осмотры, очистка, ремонт); поставка запчастей (драйверы, рассеиватели, кабельные вводы — всё взрывозащищённое); гарантийный и постгарантийный ремонт.

Стратегическое решение: инвестиции в современное LED-освещение обеспечивают безопасность, экономию и соответствие всем нормативным требованиям

Освещение подземных горных выработок — критически важная система безопасности, от качества которой зависят жизни горняков, производительность шахты, соблюдение требований Ростехнадзора. Недостаточное или некачественное освещение — прямой путь к травматизму, авариям, штрафам, убыткам. Современные LED-технологии позволяют создать оптимальное освещение — безопасное, энергоэффективное, долговечное, с минимальными эксплуатационными расходами; окупаемость модернизации освещения 1,5-3 года за счёт экономии электроэнергии и обслуживания, повышения производительности, снижения травматизма.

Компания Инов Сервис — специализированный поставщик взрывозащищённого освещения для угольных шахт, рудников, опасных производств; опыт работы 12+ лет, реализовано 30+ проектов модернизации освещения на шахтах Кузбасса, Воркуты, Донбасса (суммарно более 15000 взрывозащищённых LED-светильников); все светильники сертифицированы (ТР ТС 012/2011, разрешения Ростехнадзора), произведены на современном оборудовании с контролем качества на каждом этапе, гарантия 60 месяцев (5 лет — уникально для рынка рудничного оборудования; стандартная гарантия конкурентов 12-24 месяца). Начните модернизацию освещения вашей шахты сегодня! Напишите zakaz@elled.su для: бесплатной консультации инженера-светотехника (оценка текущего состояния освещения по фото/видео выработок, предварительные рекомендации); выезда на объект для обследования и замеров (при серьёзных намерениях — бесплатно; формируется техническое задание); светотехнического расчёта и проекта освещения (бесплатно при заказе от 100 светильников или 1 млн ₽); коммерческого предложения с расчётом стоимости, сроков окупаемости, экономического эффекта. Специальное предложение: скидка 10% при заказе комплексной модернизации освещения участка/горизонта (от 200 светильников) до конца квартала + бесплатное обучение 3 электрослесарей.
