Освещение прокатных цехов

О чем Вы узнаете

• Специфика прокатного производства: почему освещение здесь — особая задача
• Нормативная база и нормируемые показатели
• Таблица нормируемой освещённости по зонам прокатного цеха
• Условия эксплуатации: агрессивные факторы прокатного производства
• Требования к светильникам: IP, температуростойкость, взрывозащита
• Зонирование освещения прокатного цеха
• Типы светильников для прокатных цехов
• Высокомачтовое и прожекторное освещение
• Аварийное и эвакуационное освещение
• Антикоррозийные и конструктивные требования к оборудованию
• Техническое обслуживание в условиях прокатного цеха

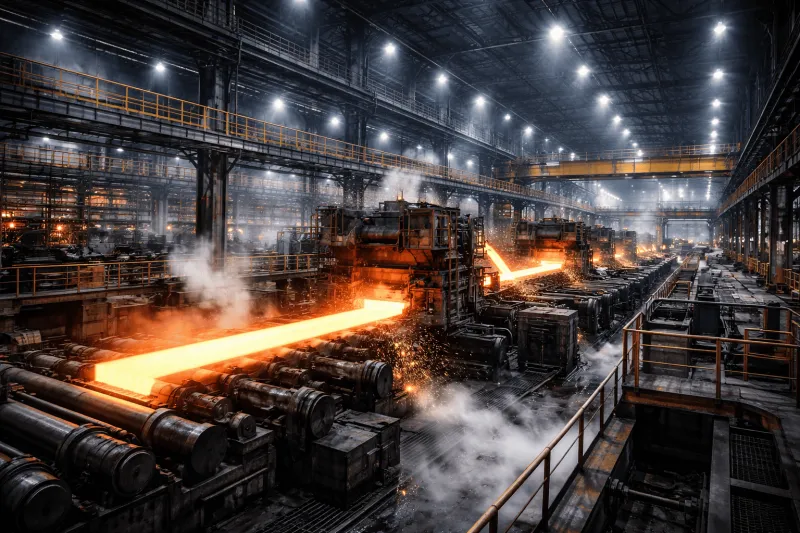

Прокатный цех — это одно из самых сложных производственных помещений с точки зрения освещения. Раскалённый металл температурой до 1200°C, интенсивное тепловое излучение, прокатная пыль и окалина, масляный туман, высота пролётов 15–25 м и огромные пролётные конструкции — всё это формирует условия эксплуатации, при которых стандартные промышленные светильники выходят из строя в течение нескольких месяцев. Правильное освещение прокатного цеха — это инженерная задача, требующая специализированного оборудования и системного подхода.

Прокатный цех — это зона активного металлургического производства, где стальные заготовки, нагретые до температуры 900–1250°C, подаются на прокатные станы и преобразуются в листовой прокат, сортовой прокат, трубы или профили. Визуальный контроль за движением раскалённого металла, положением полосы на рольгангах, состоянием прокатных валков и качеством поверхности готового проката — всё это требует хорошей видимости на всём технологическом пути: от нагревательных печей до холодильников и линий резки. Компания «Инов Сервис» акцентирует внимание на том, что именно правильно подобранная система освещения является критически важным фактором безопасности и качества продукции в прокатном производстве.

Главная особенность, которая принципиально отличает прокатный цех от любого другого промышленного помещения — это мощное тепловое излучение от нагретого металла. Раскалённая заготовка на рольганге или в клети прокатного стана является источником инфракрасного излучения мощностью в тысячи Вт/м². Это излучение нагревает всё, что находится в прямой видимости: строительные конструкции, оборудование, и светильники, установленные над рабочими зонами. Светильник, не рассчитанный на работу при температуре окружающей среды выше 50–60°C, в зоне рольганга над горячей полосой выйдет из строя в первые же дни работы.

Второй определяющий фактор — прокатная окалина и металлическая пыль. При прокатке горячего металла с поверхности заготовки осыпается железная окалина — мелкодисперсные частицы оксида железа, которые оседают на всех поверхностях цеха, включая светильники. В сочетании с масляным туманом (смазка валков, гидравлические системы) окалина образует плотный абразивный налёт, интенсивно снижающий световой поток и разрушающий незащищённые оптические элементы.

2. Нормативная база и нормируемые показатели

Освещение прокатных цехов нормируется СП 52.13330.2016 — актуализированной редакцией СНиП 23-05-95, — а также отраслевыми нормами освещения для предприятий чёрной металлургии, разработанными ещё в советский период и сохраняющими актуальность в части установленных уровней освещённости.

Освещение прокатных цехов нормируется СП 52.13330.2016 — актуализированной редакцией СНиП 23-05-95, — а также отраслевыми нормами освещения для предприятий чёрной металлургии, разработанными ещё в советский период и сохраняющими актуальность в части установленных уровней освещённости.

Дополнительно применяются:

• СанПиН 2527-82 — для прокатных цехов с индукционными нагревательными установками
• ПУЭ, главы 7.3 и 7.4 — для зонирования по классам взрывопожароопасности
• ГОСТ IEC 60079 — требования к взрывозащищённому оборудованию в зонах класса Ex
• ГОСТ 27900 и ГОСТ IEC 60598-2-22 — требования к аварийным светильникам
• ВСН 196-83 — отраслевые нормы для цехов промышленных предприятий

3. Таблица нормируемой освещённости по зонам прокатного цеха

Прокатный цех не является однородным пространством — он включает несколько технологически различных зон с разными требованиями к освещённости. Нормирование выполняется по каждой зоне, а не усреднённо по всему пролёту.

Таблица 1. Нормируемая освещённость по зонам прокатного цеха

Особый случай — зона контроля качества готового проката. При выявлении поверхностных дефектов (плёнок, закатов, трещин, рисок) требуется освещённость рабочего места контролёра ОТК 300–750 лк с индексом цветопередачи Ra ≥ 80. Это единственная зона прокатного цеха, где требования к качеству света приближаются к требованиям точного машиностроения — и здесь, как правило, устанавливается местное освещение дополнительно к общему.

4. Условия эксплуатации: агрессивные факторы прокатного производства

Прокатный цех формирует совокупность агрессивных воздействий на осветительное оборудование. Игнорирование хотя бы одного из факторов гарантирует преждевременный выход оборудования из строя.

Тепловое излучение и высокая температура

Температура воздуха в зонах над рольгангами и у нагревательных печей достигает +50…+80°C — при этом тепловое излучение от раскалённого металла создаёт дополнительную лучистую нагрузку на корпус светильника. Критичный параметр — максимальная температура окружающей среды Ta, указываемая в паспорте светильника. Стандартные LED-светильники рассчитаны на Ta = +40–50°C; для зон над горячими рольгангами требуются специальные исполнения с Ta до +70°C и выше.

При превышении допустимой температуры у LED-светильника происходит тепловое снижение светового потока, ускоренная деградация LED-матрицы и выход из строя драйвера питания. Каждые 10°C превышения рабочей температуры сокращают срок службы LED-матрицы вдвое — закон Аррениуса применительно к полупроводниковым компонентам. Светильник с Ta = +40°C в среде +70°C прослужит примерно в 8 раз меньше заявленного ресурса.

Окалина и металлическая пыль

Железная окалина — продукт окисления поверхности стальной заготовки при нагреве и прокатке. По гранулометрическому составу окалина представляет смесь от крупных чешуек (1–5 мм) до мелкодисперсной пыли (менее 0,1 мм). Мелкодисперсная фракция витает в воздухе и оседает на горизонтальных поверхностях, в том числе на рассеивателях и корпусах светильников, образуя плотный абразивный слой. Окалина имеет высокую теплопроводность — тонкий слой окалины на рассеивателе работает как дополнительный теплоизолятор, повышая температуру корпуса светильника. Степень защиты не ниже IP65 в зонах интенсивного образования окалины — это минимальное требование, а не рекомендация.

Масляный туман и загрязнения

Прокатные станы используют обильную смазку валков, гидравлические системы управления и системы противоизгиба. При нагреве смазочные материалы частично испаряются и образуют масляный туман, который оседает на всех поверхностях цеха смешанным слоем с окалиной. Этот слой: снижает световой поток светильника на 30–50% за несколько месяцев без очистки; создаёт пожароопасную среду в зонах интенсивного маслораспыления; при контакте с горячими поверхностями — источник возгорания.

5. Требования к светильникам: IP, температуростойкость, взрывозащита

Таблица 2. Требования к степени защиты IP по зонам прокатного цеха

6. Зонирование освещения прокатного цеха

Профессиональный подход к проектированию освещения прокатного цеха строится на чётком зонировании — разделении пространства цеха на функциональные зоны с индивидуальными требованиями к освещению.

Горячая зона — участок от нагревательных печей до холодильников, включая рольганги, клети прокатного стана и зоны водяного охлаждения. Это наиболее технически сложная зона с максимальными требованиями к температуростойкости (Ta до +70°C), защите от окалины (IP65–IP66), вибростойкости и механической прочности (IK08–IK10). Высота пролётов в горячей зоне, как правило, составляет 15–25 м, что требует применения высокомощных светильников типа High Bay с узкой диаграммой направленности или прожекторного освещения с ферм.

Холодная зона — участки холодильников, правильных машин, линий резки и отделки. Температурный режим здесь близок к стандартным промышленным условиям (+15…+40°C), загрязнение ниже, однако металлическая пыль и масляный туман присутствуют. Требования к IP65, к температуростойкости — стандартные (Ta +40–50°C).

Зона контроля качества (ОТК) — выделенные участки визуального осмотра проката. Требования к освещённости здесь выше, чем в остальном цехе: 300–500 лк, Ra ≥ 80, цветовая температура 4000–5000 К. Как правило, оснащается дополнительным местным освещением.

7. Типы светильников для прокатных цехов

Промышленные LED-светильники High Bay повышенной температуростойкости

Основной тип для освещения горячей и холодной зон прокатного цеха с высотой пролётов 8–18 м. Выпускаются в мощностях 150–600 Вт, световой поток 18 000–80 000 лм, в исполнении с Ta до +70°C и IP65. Узкоугольная оптика (угол 60°) применяется для высоких пролётов — обеспечивает концентрацию светового потока на рабочей поверхности при большой высоте подвеса. Широкоугольная оптика (120°) — для пролётов до 10 м.

Взрывозащищённые светильники для зон Ex

В зонах класса В-Iа и П-II применяются взрывозащищённые светильники с маркировкой Ex в исполнениях: Ex d (взрывонепроницаемая оболочка) — корпус выдерживает давление внутреннего взрыва без разрушения; Ex mb (заполнение компаундом) — LED-модуль и драйвер полностью залиты компаундом. Мощность: 50–300 Вт, степень защиты IP65–IP67.

8. Высокомачтовое и прожекторное освещение

Для особо крупных прокатных цехов с шириной пролёта 30–60 м и высотой ферм 20–30 м применяется высокомачтовое освещение. Это система, в которой мощные прожекторы (500–2000 Вт) концентрируются на специальных конструкциях.

Преимущества высокомачтового/прожекторного решения:

• Концентрация обслуживания светильников в нескольких точках — проще организовать плановую замену и очистку
• Управляемый световой поток: наклон прожекторов регулирует освещаемую зону
• Снижение количества точек подключения по сравнению с распределёнными светильниками

Ключевое требование: прожекторы должны быть направлены так, чтобы не создавать прямого ослепления операторов прокатных станов.

9. Аварийное и эвакуационное освещение

Аварийное освещение в прокатном цехе — не формальное требование норм, а критически важная система безопасности. При отключении основного питания движущиеся рольганги, перемещающийся краном раскалённый металл и работающие гидравлические системы создают немедленную угрозу жизни персонала.

Требования к аварийному освещению по СП 52.13330.2016 п. 7.6:

• Освещение безопасности — не менее 10% нормируемой освещённости, но не менее 15 лк на рабочих местах
• Эвакуационное освещение — не менее 1 лк на полу по линии эвакуационных проходов
• Время включения — не более 15 секунд для освещения безопасности, не более 5 секунд для эвакуационного
• Продолжительность работы аварийного освещения — не менее 1 часа

10. Антикоррозийные и конструктивные требования к оборудованию

Таблица 3. Требования к материалам и покрытиям

11. Техническое обслуживание в условиях прокатного цеха

Техническое обслуживание осветительной системы в прокатном цехе — отдельная организационная задача, требующая тщательного планирования. Плановая чистка и замена светильников в действующем цехе на высоте 15–25 м — это высотная работа в опасной производственной зоне.

Рекомендуемый регламент для прокатного цеха:

• Очистка рассеивателей от окалины и масляного нагара — не реже 1 раза в месяц в горячей зоне
• Проверка крепёжных элементов — не реже 1 раза в квартал
• Проверка состояния уплотнителей — раз в полгода
• Замер освещённости люксметром — ежеквартально
• Плановые работы по освещению целесообразно совмещать с плановыми остановками прокатного стана на капитальный ремонт

Освещение прокатного цеха — это не стандартная промышленная задача, решаемая по типовому проекту. Это специализированная инженерная разработка, учитывающая тепловое излучение раскалённого металла, агрессивность окалины и масляного тумана, высоту пролётов, зонирование по пожаро- и взрывоопасности и требования к аварийному освещению.

Светильник, правильно выбранный для прокатного цеха, работает 5–8 лет без внепланового обслуживания. Неправильно выбранный — выходит из строя за первый сезон, требуя высотной замены в действующем цехе, что по стоимости работ многократно превышает экономию на более дешёвом оборудовании.
